Kuvaus

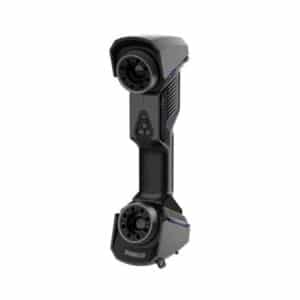

Shining3D FreeScan UE Pro 3D-skanneri
Shining3D FreeScan UE Pro 3D-skanneri, korkean tarkkuuden metrologialuokan tarkastukseen.
FreeScan UE Pro käsikannettava 3D-skanneri perii FreeScan UE:n korkean tarkkuuden, metrologialuokan tarkkuuden ja kevyen rakenteen, mutta parantaa samalla hienoskannauksen ja suuren mittakaavan työkappaleen skannauksen globaalin tarkkuussäädön kykyä. Siinä käytetään 26+7+1 sinistä laserviivaa ja siihen on integroitu forogrammetrinen moduuli. Kun otetaan huomioon nopeus, tarkkuus ja yksityiskohdat, tätä ammattimaista 3D-metrologiaratkaisua voidaan soveltaa erikokoisiin skannausskenaarioihin ja suorittaa metrologialuokan tarkkuustarkastuksia, käänteissuunnittelua, lisäainevalmistusta ja muita sovelluksia.
Ominaisuudet
Metrologia-luokan korkea tarkkuus
Jopa 0.02mm:n tarkkuus, tuottaa tasaisia skannaustuloksia suurella tarkkuudella.
Maailmanlaajuinen tarkkuusvalvonta
Integroitu fotogrammetriatoiminto ei tarvitse käyttää koodattuja kohteita, lukitsee nopeasti kohdekehyksen avaruudellisen sijainnin.
Useita skannaustiloja
13 ristikkäistä laserviivaa suurten kohteiden nopeaan skannaukseen, 7 rinnakkaista laserviivaa hienojen yksityiskohtien skannaukseen ja yksi laserviiva syvien reikien ja taskujen alueen skannaukseen.
Helppo käyttö
Käyttäjäystävällinen skannausohjelmisto, joka perustuu UE-sarjan kevyeen ja ergonomiseen suunnitteluun, mahdollistaa helpon käytön ja lyhentää oppimiskäyrää.
Laaja valikoima materiaalisovituksia
Tukee mustien ja voimakkaasti heijastavien pintojen skannausta, tehokkaampi skannausprosessi.
Hienot ja runsaat yksityiskohdat
Korkeamman resoluution kameroiden ja 7 rinnakkaisen laserviivan ansiosta FreeScan UE Pro mahdollistaa monipuolisen kohteiden skannauksen ja palautaa hienot yksityiskohdat tarkemmin.
Saumaton telakointi tarkastamiseen ja suunnitteluohjelmistoihin
Skannaustiedot voidaan tuoda kaikkii valtavirran 3D-tarkistus- ja suunnitteluohjelmiin, kuten Geomagic Control X, Geomagic Design X ja Verisurf Inspect, yhdellä napsautuksella, mikä parantaa työnkulun tehokkuutta.
Ominaisuudet
| Skannaustila | Useita laserviivoja, yksi laserviiva | Hienoskannaus |
| Valonlähde | 26 laserviivaa, yksi laserviiva | 7 rinnakkaista laserviivaa |
| Työetäisyys | 300mm | 200mm |
| Skannauksen tarkkuus | Jopa 0.02 mm | |
| Skannauksen nopeus | 1,850,000 pistettä/s | |
| Skannauksen syvyys | 170 ~ 680mm | |
| Maksimi skannauksen pituus | 600mm × 550mm | |
| Fotogrammetria | Sisäänrakennettu mittakaavapalkki fotogrammetriatilassa | |
| Volymetrinen tarkkuus* | 0.02+0.03 mm/m (vakiotila) | 0.02+0.015 mm/m (sisäänrakennettu fotogrammetriatilassa) |
| Laserin luokka | 2 luokka (turvallinen silmille) | |
| Liitettävyysstandardi | USB 3.0 | |
| Mitat | 298mm x 103.5mm x 74.5mm | |
| Paino | 840g | |
| Virta | 12V，5.0A | |
| Käyttölämpötila | -20 ~ 40℃ | |
| Käyttökosteus | 10-90% | |
| Sertifikaatti | CE，FCC，ROHS，WEEE，KC | |
| Suositellut tietokoneen tehot | Käyttöjärjestelmä: Win10,64 bit
Näytönohjain: NVIDIA GTX/RTX sarja, GeForce RTX 3060, tai uudempi VRAM ≥6 G Prosessori: I7-8700 Muisti: ≥32 GB |
|
