Kuvaus

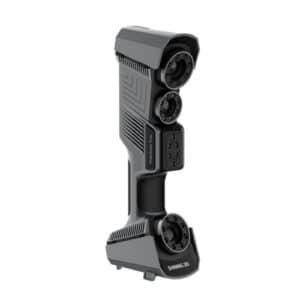

Shining3D FreeScan Trio 3D-skanneri
Shining3D FreeScan Trio 3D-skanneri, ja sen pääominaisuudet;
- 98 laserviivaa kohdistuspisteettömään skannaukseen
- Nopeus jopa 3 010 000 pistettä/s
- Kolme 5 megapikselin kameraa
- Tarkkuus jopa 0.02mm kohdistuspisteiden kanssa
- 4 skannaustilaa ja sisäänrakennettu forogrammetria
*VDI/VDE 2634:n perusteella pallon etäisyysvirhe arvioidaan jäljitettävillä pituusartefakteilla ja – merkeillä mittaamalla ne eri paikoissa ja suunnissa työtilavuuden sisällä ISO/IEC 17025:2017 -sertifioidussa tarkkuuslaboratoriossa, jonka ympäristöolosuhteet ovat seuraavat: lämpötila 20± 0.5°C; kosteus 40 ~ 60RH.
98 laserviivaa, ei kohdistuspisteitä
FreeScan Trion perusteellinen 98 laserviivan tila poistaa kohdistuspisteiden tarpeen ja tallentaa tehokkaasti kaikki työkappaleesi. Yhdistettynä erittäin nopeaan skannausnopeuteen, joka on jopa 3 010 000 pistettä/s, voit todella tuntea nopeutumisen työnkulussasi.
Ominaisuudet
Nopean ja innovatiivisen 98 laserviiva-toiminnon ansiosta FreeScan Trio on SHINING 3D:n ensimmäinen kohdistuspisteetön laser 3D-skanneri. Vähemmän valmistelua, enemmän tehokkuutta. FreeScan Trion kolme ylimääräistä laserskannaustilaa tarjoavat armottoman tarkkuuden, joista jokainen yltää jopa 0.02mm:n tarkkuuten kohdistuspisteiden kanssa. Tässä mittauslaitteessa on myös sisäänrakennettu fotogrammetria, joka tarjoaa vaikuttavan volumetrisen tarkkuuden jopa 0.02mm + 0.015mm/m. Travitsetpa nopeutta tai tarkkuutta pienissä tai suurissa kokoonpanoissa, monipuolinen FreeScan Trio soveltuu kaikkiin projekteihisi.
Skannaustilat:
- 98 laserviivaa: Kohdistusmerkitön, erittäin nopea skannausnopeus jopa 3 010 000 pistettä/s.
- 26 laserviivaa: 650 x 580mm FOV nopeaan 3D-skannaukseen
- 7 laserviivaa: Teollisuuskäyttöön soveltuvat 5 megapikselin kamerat poikkeuksellisten yksityiskohtien tallentamiseen.
- 1 laserviiva: Optimoitu kamerakulma taskuja ja reikiä varten
Tarkkuus
Säälimätön tarkkuus ja täsmällisyys
Laadunvalvonnassa, tarkastuksessa ja käänteisessä suunnittelussa 0.02mm:n tarkkuus (kohdistuspisteiden kanssa) ja erittäin tarkka suorituskyky tuottavat tuloksia, joihin voit luottaa kerta toisensa jälkeen.
*Tiedot tuotetaan 26 laserviivatilassa.
Verrattuna CAD-tiedostoon
*Perustuu VDI/VDE 2634:ään, pallon etäisyysvirhe arvioidaan jäljitettävillä pituusartefakteilla ja kohdistuspisteillä mittaamaalla ne eri paikoissa ja suunnissa työstötilavuuden sisällä ISO/IEC 17025:2017 -sertifioidussa tarkkuuslaboratorioissa, jonka ympäristöolosuhteet ovat seuraavat: lämpötila 20± 0.5°C; kosteus 40 ~ 60% RH
Fotogrammetria
FreeScan Triossa on sisäänrakennettu fotogrammetriatila, jolla voidaan saavuttaa huomattava tilavuustarkkuus, joka on jopa 0.02mm + 0.015mm/m. Aseta kohdistuspisteitä ja vain yksi magneettinen mittakaavapalkki, ja FreeScan Trio lukitsee nopeasti kohdekehyksen avaruudellisen sijainnin.
Tilat
| Skannaustila | Moniviivaskannaus | Yhden viivan skannaus | Hienojen yksityiskohtien skannaus | 98 viivaskannaus |
| Valonlähde | 26 laserviivaa | Yksi laserviiva | 7 rinnakkaista laserviivaa | 98 laserviivaa |
| Käyttöpituus | 300 mm | 300 mm | 200mm | 300 mm |
| Skannauksen tarkkuus | Jopa 0.02mm | / | ||
| Skannauksen nopeus | Jopa 3 010 000 pistettä/s | |||
Suoritus
- Skannauksen syvyys: 360mm
- FOV: 650mm x 580mm
- Volumetrinen tarkkuus*: 0.02 + 0.03mm/m (0.02 + 0.015mm/m fotogrammetrialla)
- Piste-etäisyys: 0.01 – 3mm
- Laserluokka: 2 luokka (silmien kannalta turvallinen)
Vaatimukset
- Liitosstandardi: USB 3.0
- Mitat: 331 x 120 x 76mm
- Paino: 985g
- Virta: 12V, 5.0A
- Käyttökosteus: 10 ~ 90%
- Sertifikaatit: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
- Suositellut tietokoneen tehot:
- Käyttöjärjestelmä; W10, 64-bit
- Näytönohjain: NVIDIA GTX/RTX -sarja, GeForce RTX 3060 tai uudempi
- VRAM: ≥ 6G
- Prosessori: i7 – 10700
- Muisti: ≥ 64GB
- Tarkkuuden sertifikaatti: VDI/VDE 2634 (sertifioitu ISO 17025 -sertifioidussa tarkkuuslaboratoriossa).
