Kuvaus
Shining3D FreeScan Combo 3D-skanneri
Shining3D FreeScan Combo 3D-skanneri, tehokkaan FreeScan Combo -sarjan skannerit sisältävät kaksi valonlähdettä erittäin pieneen kuoreen. Sen mitat ovat vain 193 x 63 x 53mm. Ne on varustettu sekä sinisellä laser- että infrapuna-VCSEL-tekniikalla, ja ne painavat vain 620g.
Muotoilu
Sinisen laserin ja infrapunavalonlähteiden innovatiivinen yhdistelmä vastaa erilaisten teollisten 3D-skannaustilanteiden tarpeisiin.
Skannaustilat

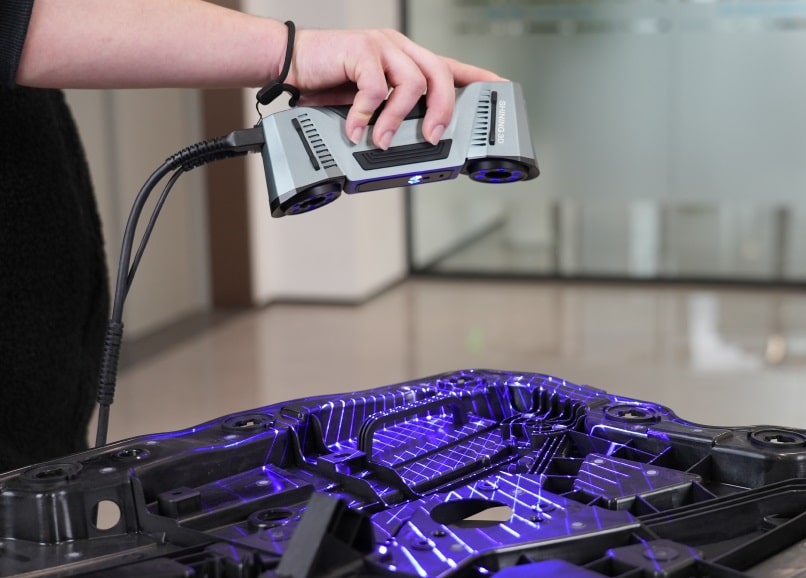

Moniviivainen tila, jossa on 26 tai 50 laserviivaa kokonaisskannausta varten. Hienoskannaustila, jossa on 7 rinnakkaista laserviivaa monimutkaisten yksityiskohtien skannaamiseen. Syväreikäskannaustila, jossa on yksi yksittäinen laserviiva. Infrapunavalotila nopeisiin skannaukseen ilman kohdistuspisteitä.
Tarkkuus
FreeScan Combo -sarjan laserskannaustiloilla voidaan saavuttaa jopa 0.02mm:n teollisuustarkkuus, joka on ihanteellinen metrologiasovelluksiin.
Sovellukset
FreeScan Combo -sarjan tehokkuus yhdistettynä hybriditekniikkaan, laajaan FOV:hen ja materiaalien mukavuuteen tekevät siitä erittäin monipuolisen. FreeScan Combo pystyy helposti hoitamaan monenlaisia käyttötarkoituksia tarkastuksesta, käänteisestä suunnittelusta ja tuotesuunnittelusta additiiviseen valmistukseen ja muihin vaativiin sovelluksiin.
Tekniset tiedot
Sininen laser- ja infrapuna VCSEL -valonlähteensä ansiosta FreeScan Combo -metrologian 3D-skanneri auttaa sinua parantamaan tehokkuutta, tuottavuutta ja kannattavuutta. Sen tarkkuus on metrologian luokkaa ja tarkkuus hienotilassa jopa 0.02mm.
Sinilaser & Infrapunavalo
Innovatiivinen sinilaserin ja infrapunavalon kombinaatioa varmistaa tarkat tulokset useissa skenaarioissa,
parantaen sekä tehokkuutta että laatua.

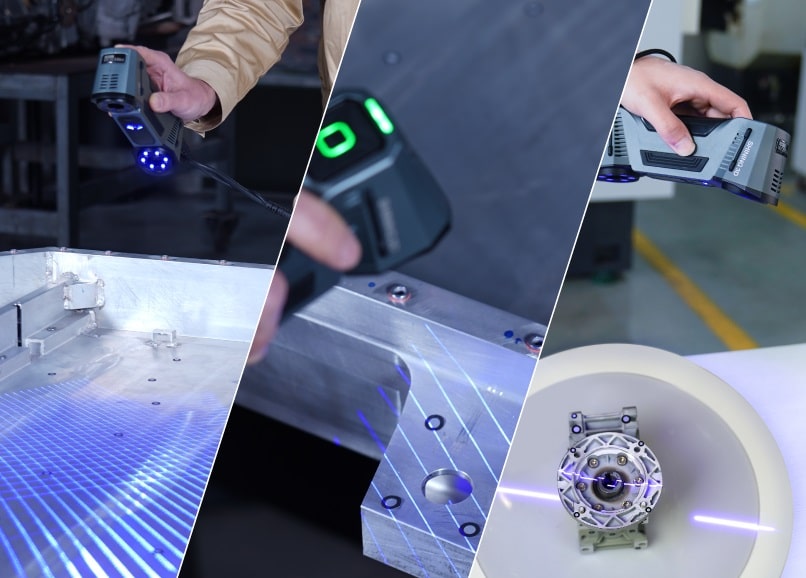

Neljä 3D-skannaustilaa kattamaan kaikentyyppiset työkappaleet
- Moniviivatila 26:lla tai 50:llä laserviivalla yleisskannaukselle.
- Hieno skannaustila 7:llä rinnakkaisella laserviivalla monimutkaisten yksityiskohtien kaappaukseen.
- Syväreikäskannaustila yhdellä laserviivalla.
- Infrapunatila nopeaan skannaukseen ilman kohdistuspisteitä.
Älykäs valinta metrologiaan
FreeScan Combo-sarjan laserskannaustilat voivat saavuttaa teollisuusluokan 0.02mm* tarkkuuden, tehden siitä ideaalisen metrologian sovelluksiin.
*VDI/VDE 2634:ään perustuen pallovälivirhettä arvioidaan jäljitettävillä pituuksilla ja merkinnöillä mittaamalla ne eri kohdista ja suunnasta työtilavuuden sisällä ISO/IEC 17025:2017 -sertifioidussa tarkkuuslaboratoriossa ympäristöolosuhteissa: lämpötila 20 ± 0,5 °C; kosteus 40 ~ 60 % RH.
Nopea skannausnopeus
Sen moniviivatila käyttää jopa 50 laserviivaa (FreeScan Combo+ versio) ja skannausnopeus on jopa 3,600,000 pistettä/sekunti.
Voimakas ja ergonominen
FreeScan Combo-sarjassa on ergonominen, kompakti sekä kevyt muotoilu mikä tekee 3D-skannauksesta kätevää ja helppoa.
Optimoitu kameran kulma tekee siitä sopivamman työskentelyyn ahtaissa ja monimutkaisissa ympäristöissä, mahdollistaen nopean tiedonkaappauksen saumoissa.
Infrapunaskannaus
Monipuolisiin työkappaleisiin, infrapunaskannaustila on ideaalinen. Se kaappaa osat nopeasti ja tehokkaasti, tarvitsematta kohdistuspisteitä.
Mitä voit saavuttaa Shining3D:n skannereilla
Löydä kuinka Shining3D:n skannereiden integroiminen työnkulkuusi voi parantaa tehokkuutta ja auttamaan sinua saavuttamaan huomattavia tuloksia.

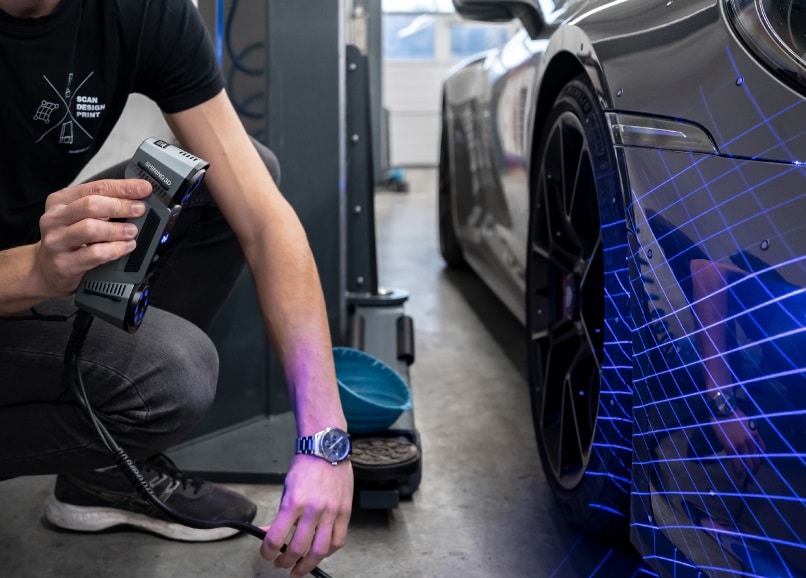

Autoteollisuus

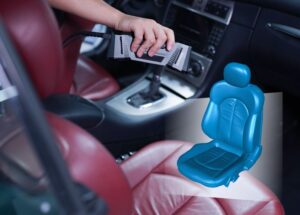

Suuren sknnausnopeuden, sujuvuuden ja tarkkuuden ansiosta FreeScan Combo -sarja voi merkittävästi parantaa skannauksen tehokkuutta, tarkkuutta menettämättä. Se on ihanteellinen valinta ajoneuvojen korien skannaamiseen, pintapoikkeaman analysointiin ja metallilevyreikien paikannustarkkuuden havaitsemiseen. Lisäksi se voi skannata ilman merkkejä IR-tilassa, mikä tuo lisää skannausmahdollisuuksia moottoritilaan ja auton runkoon uudelleensuunnittelua varten.
Energia, raskas teollisuus ja julkiset laitokset
Metrologiset kamerat, sinilaserprojektori ja hyvä kannettavuus mahdollistavat skannerin tarkan datan kaappauksen sekä sisällä että ulkona. Se on erinomainen hankkimaan tarkkoja tietoja suurista kohteista, kuten vesiturbiineista ja öljyporanteristä, mikä helpottaa muodonmuutosten ja vaurioiden havaitsemista.
Tekniset koneet ja muut kuljetukset
Kolmella laserviivatilalla, hyvällä siirrettävyydellä ja metrologian tarkkuudella varustettu FreeScan Combo -sarja mahdollistaa tehokkaan ja tarkan skannauksen sekä sisällä että ulkona. Se soveltuu erinomaisesti rungon lisävarusteiden ja raiteiden skannaukseen rautatiekuljetuksia varten sekä tarkastukseen ja käänteiseen suunnitteluun.
Tekniset ominaisuudet
| Nopea skannaus |
50 tai 26 laserviivaa |
| Syvät taskut | 1 laserviiva |
| Tarkkuus | Jopa 0.02mm |
| Volumetrinen tarkkuus | 0.02 + 0.03mm/m |
| Skannausnopeus | Jopa 3,600,000 pistettä/s |
| Sertifikaatit | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX |
| Yksityiskohtaiset skannaukset | 7 laserviivaa |
| Kohdistuspisteetön skannaus | Infrapunatila |
| Maksimi näkökenttä | 520 x 510mm / 600 x 600mm |
| Piste-etäisyys | 0.05 ~10mm / 0.1 ~ 3mm |
| Paino | 620g |
| Tarkkuustodistus | VDl/VDE 2634, osa 3 (ISO 17025 -sertifioitu laboratorio) |
