Kuvaus
Shining Transcan C 3D-skanneri
SHINING3D kehitti Transcan C:n ammattikäyttöön soveltuvaksi 3D-skanneriksi, joka tallentaa poikkeuksellisen korkean resoluution ja tarkat skannaukset pienistä ja keskikokoisista kohteista monille eri teollisuudenaloille. Lisäksi 12 MP:n kamerat tuottavat rikkaan ja yksityiskohtaisen teksturoidun 3D-mallin, joka antaa intuitiivisen kuvan fyysisestä kohteesta.
- Säädettävä skannausalue erilaisten esineiden skannaustarpeiden täyttämiseksi.
- Siirry sujuvasti 3 resoluutiotason välillä samassa projektissa luodaksesi suuria yksityiskohtia suurella tehokkuudella.
- 12 MP:n ammattimaiset värikamerat tuottavat rikkaan ja yksityiskohtaisen väriteksturoidun 3D-mallin.
Ominaisuudet

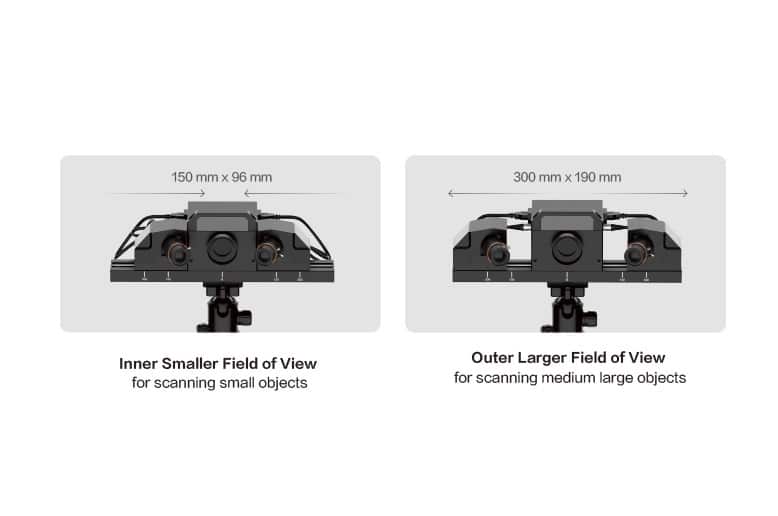

Käyttövalmis kaksoisskannausalue
Liukukiskorakenne mahdollistaa helpon vaihtamisen skannausalueen välillä 150 mm x 96 mm ja 300 mm x 190 mm, mikä täyttää erikokoisten kohteiden skannaustarpeet tehokkaasti.

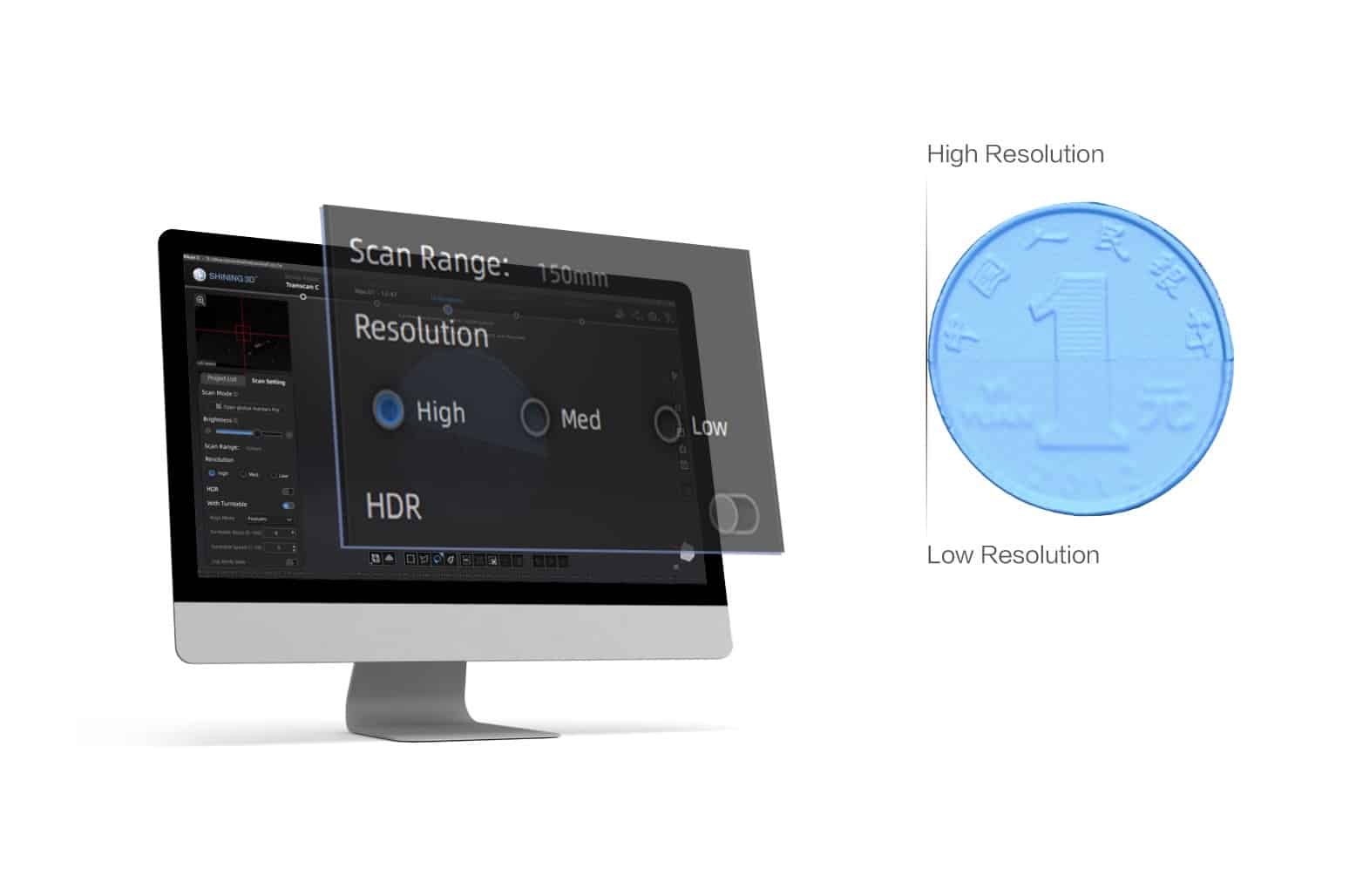

Moniresoluutiofuusio
Moniresoluutiofuusioalgoritmi mahdollistaa kolmen korkean, keskitason tai matalan resoluutiotason yhdistämisen yhdessä projektissa monimutkaisia skannaustehtäviä varten, mikä parantaa tehokkuutta huomattavasti ilman päällekkäistä työtä.
Korkea väriuskollisuus
Kaksi 12 MP:n ammattikäyttöön tarkoitettua värikameraa tallentaa yksityiskohtaisen 24-bittisen värikartan, joka jäljittelee fyysisen kohteen aitoa väriä. Transcan C on ihanteellinen ratkaisu 3D-väridatan kaappaamiseen virtuaalinäyttöä varten.

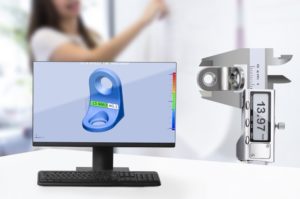

Korkean tarkkuuden skannaustiedot
Kompaktin muotoilun skannerin tarkkuus on 0,035 mm sisäasennossaan ja 0,05 mm ulkoasennossaan. Nämä tulokset ovat arvokkaita monissa mittaussovelluksissa.
Mikro yksityiskohtien jäljentäminen
Pienin pisteen etäisyys voi olla
0,0375 mm (resoluutio)
hienojen yksityiskohtien toistamiseen 150 mm x 96 mm:n sisäasennossaan.
Älykäs toiminta
Skannausprosessi on täysin automaattinen kääntöpöydän avulla. Yhdessä skannausohjelmiston ompelualgoritmin kanssa tämä takaa tehokkaan 3D-tietojen hankinnan ilman manuaalisia toimenpiteitä.
Ohjelmiston käyttöliittymä opastaa käyttäjää yksinkertaisen käyttöprosessin läpi ja tarjoaa samalla tehokkaita työkaluja skannaustulosten kiireettömään optimointiin.
Shining Transcan C 3D-skanneri tekniset tiedot
Valkoinen LED valo
Kalibrointitila
Manuaalinen kalibrointi
Skannaustila
Strukturoitu valoskannaus automaattisella kääntöpöydällä varustettuna
Skannausalue
150 mm x 96 mm 丨300 mm x 190 mm
Kertalaukauksen tarkkuus
0.035 mm丨0.05 mm
Skannausnopeus
<70 s (8 skannausta/kierros ilman tekstuuria; <3 s (yksi kuva ilman tekstuuria)
Tekstuurin väri
RGB 24-bittinen väri
Tekstuurin hankintamenetelmä
Täysin automaattinen pehmeän valon kuvaus
Tekstuurikartta
12 megapikseliä, uskolliset värit
Kohdistustila
merkkien kohdistus; ominaisuuksien kohdistus; manuaalinen kohdistus
Työskentelyetäisyys
260 mm 丨480 mm
Pisteetäisyys
0.0375 mm；0.075 mm；0.114 mm 丨0.075 mm；0.154 mm；0.23 mm
Data Formaatti
OBJ, STL, ASC, PLY,3MF
Sisällä, huoneenlämpötila
Järjestelmä
Win10; 64-bittinen
Suositeltava tietokoneen kokoonpano
Näytönohjain: NVIDIA GTX/RTX sarja, uudempi tai samanlainen kuin GeForce RTX 1060; Muisti: ≥4 G; Prosessori: I7-8700; Tilavaatimus: 32 GB
Koko
Isäntämoduuli: 332 mm x 110 mm x 142 mm (paljaan koneen koko) Jalustan komponentit: 475 mm x 120 mm x 120 mm (pelkkä koneen koko) Kääntöpöytämoduuli: 320 mm x 320 mm x 68 mm (pelkän koneen koko).
Paino
Isäntämoduuli: 2,74 KG (nettopaino)Kolmijalka: 2,165 KG (nettopaino) Kääntöpöytämoduuli: 2,008 KG (nettopaino)
Kääntöpöydän suurin kapasiteetti
≤10 KG
Huom
SHINING 3D pidättää oikeuden selittää kaikki tekniset tiedot ja kuvia koskevat muutokset.
