Kuvaus
QuickSurface Pro/Lite
QuickSurface Pro/Lite, tämä QuickSurface Pro on ammattimainen, täydellinen ratkaisu 3D-käänteissuunnitteluun. Ohjelmisto on yhteensopiva Minkä tahansa 3D-skannerin kanssa, joka vie STL-, OBJ- tai PLY-verkkoja tai PTX pistepilviä. Se tarjoaa yksinkertaisia mutta tehokkaita työkaluja digitoidun datasi muuntamiseen käyttövalmiiksi malleiksi. Voit käyttää sitä sekä vapaamuotoiseen mallinnukseen että parametriseen mallinnukseen. Lisäksi saatavilla on automaattinen pinnoitus. Laadukkaat mallisi voidaan viedä tavallisissa IGES- tai STEP-tiedostomuodoissa muihin CAD/CAM-paketteihin, tai voit käyttää niitä 3D-tulostukseen tai CNC-koneistukseen.
QuickSurface Lite on QuickSurface Pron yksinkertaistettu versio. Se tarjoaa yksinkertaisia mutta tehokkaita työkaluja, joiden avulla asiakkaat voivat poimia tärkeimmät tiedot, joita tarvitaan CAD:n luomiseen skannaustiedostoista ja siirtää ne käyttäjän haluamaan CAD-pakettiin. Ohjelmisto on yhteensopiva minkä tahansa 3D-skannerin kanssa, joka vie STL-, OBJ- tai PLY -verkkoja. Laadukkaat mallisi voidaan viedä tavallisissa IGES- tai STEP-tiedostomuodoissa muihin CAD/CAM-paketteihin.

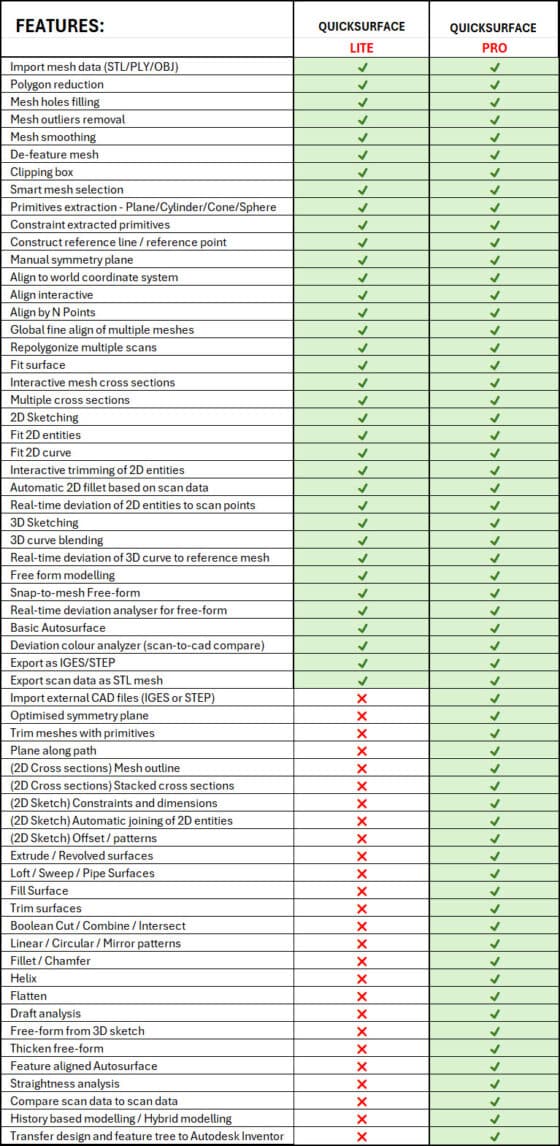

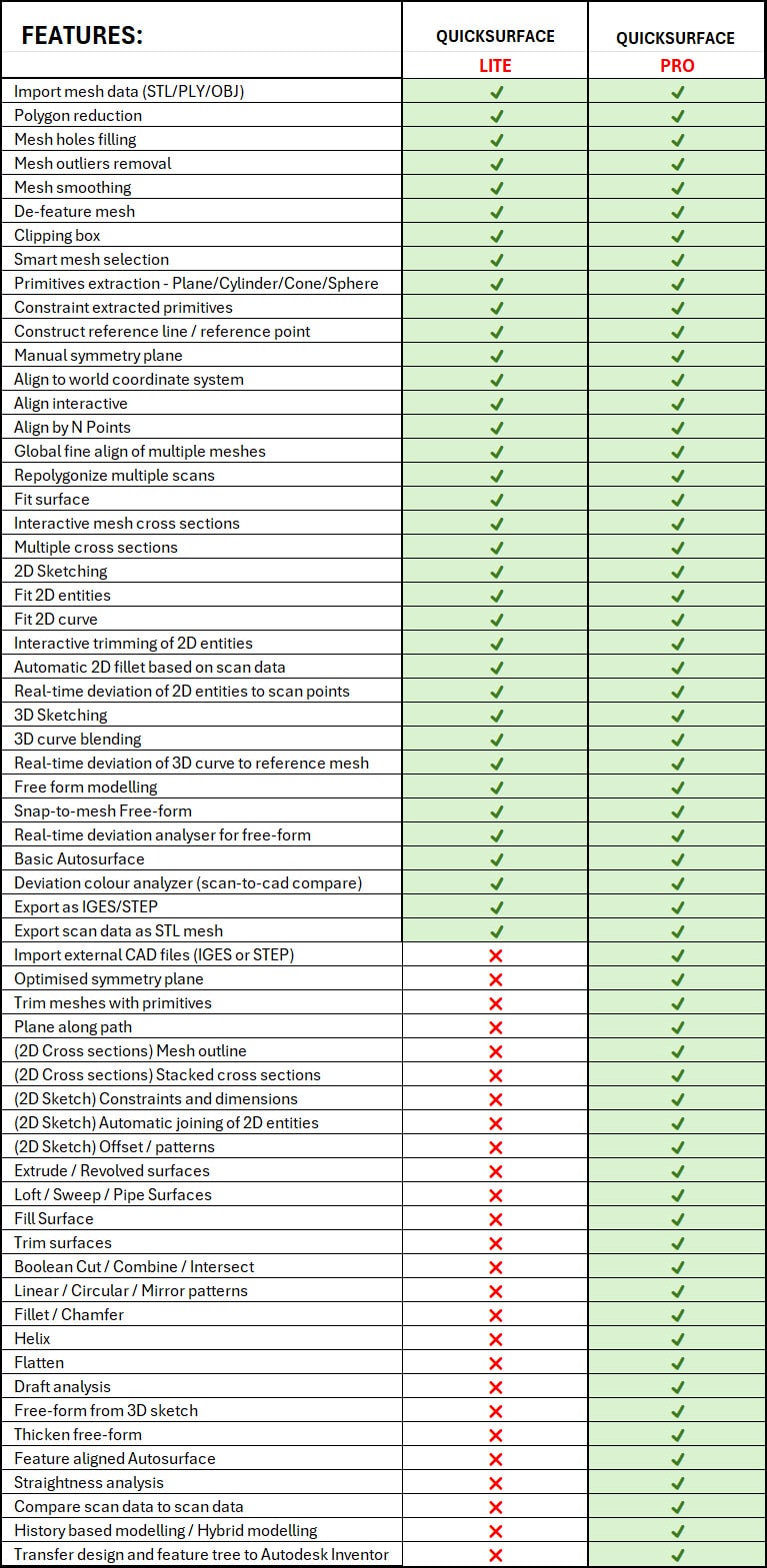

QuickSurface Pro/Lite pääominaisuudet

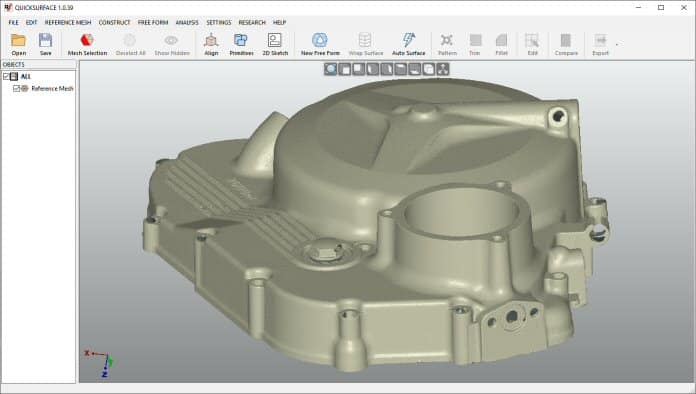

Skannaustietojen tuonti
Tuo skannaustiedot mistä tahansa skannerista QuickSurface Prohon, joka on tallennettu STL-, OBJ- tai PLY- verkkotiedostointa. Pitkän kantaman skannereissa tiedot voidaan tuoda käyttämällä PTX-tiedostomuotoa. QuickSurface sallii käyttäjän ladata minkä tahansa kokoisen meshin.

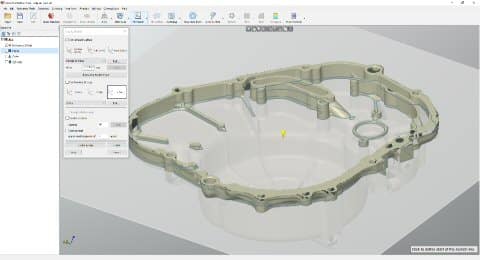

Mesh-muokkaus
QuickSurface Pron yksinkertaiset mesh-muokkaustyökalut mahdollistavat tietojen koon pienentämisen ilman tarkkuuden heikkenemistä, reikien täyttämisen ja verkkopoikkeamien poistamisen. Luo vesitiivis verkko 3D-tulostusta tai käänteistä suunnittelua varten.

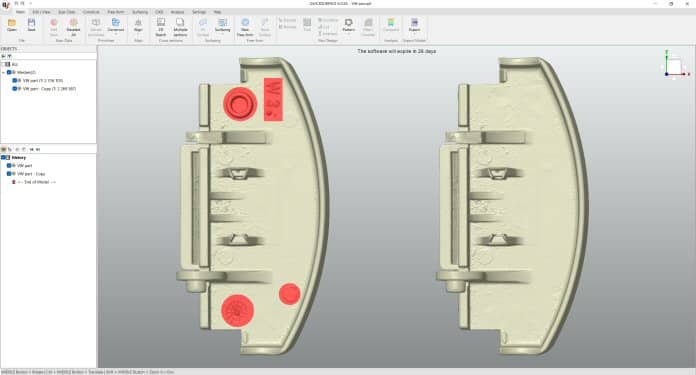

De-feature
QuickSurface Pro voi poistaa leimoja, merkkejä tai muita ominaisuuksia. Valitse ‘de-feature’ ja poista ominaisuus yhdellä napin painalluksella.

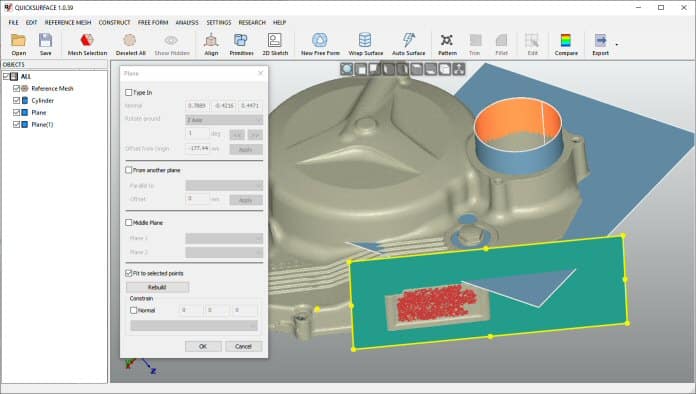

Primitiivien uuttaminen
QuickSurface Pro rekonstruoi nopeasti tasoja, sylintereitä, kartioita ja palloja. Lisäksi voit luoda referenssigeometrioita, kuten viivoja ja pisteitä, joita käytetään kohdistamaan meshit maailmankoordinaattijärjestelmään tai muihin skannauksiin.
Symmetrinen taso
Etsi kohteen symmetriataso. Tunnista tason sijainnin laatu analysaattorilla. Hienosäädä sijaintia näytön säätimillä saadaksesi parhaat tulokset.

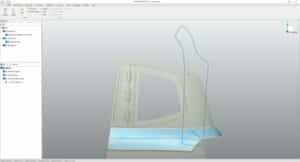

Sovituspinta

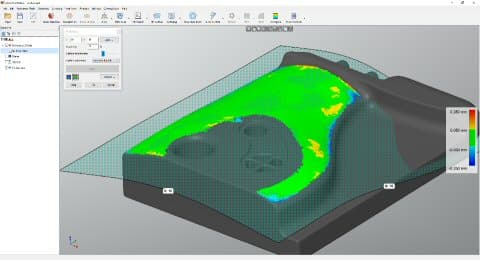

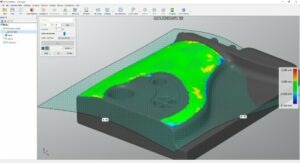

Valitse kiinnostava alue ja anna ohjelmiston lähentää valintaa vapaamuotoisella pinnalla. Tuloksena olevaa pintaa laajennetaan, jotta se soveltuu trimmaamiseen. Reaaliaikainen poikkeamavärikartta näyttää välittömästi pinnan laadun.
Kohteen kohdistus
Sijoita kohde maailman koordinaattijärjestelmään purettujen primitiivien avulla. Interaktiivinen koordinaattijärjestelmän määrittely antaa käyttäjälle mahdollisuuden säätää kohteen oikeaa suuntaa.

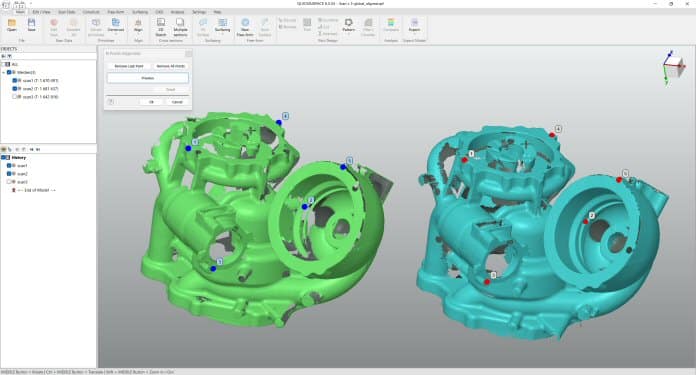

N-pisteen kohdistus
QuickSurface Prossa voit kohdistaa useita skannaustietoja keskenään tai skannata tiedot tuodun CAD-mallin mukaan. Valitse vain 3 tai useampia vastaavia pisteitä ja aseta objektit kohdakkain.

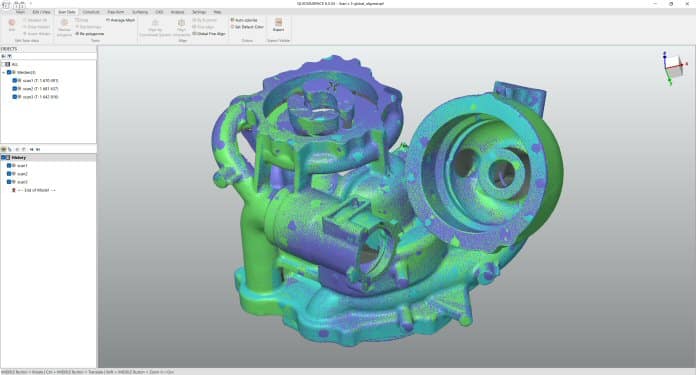

Globaali hienokohdistus
Optimoi kaksi tai useampi päällekkäinen skannaus samasta objektista. Älykäs globaali hienokohdistus antaa käyttäjälle mahdollisuuden luoda täydellisen skannauksen saman kohteen skannauksista eri puolilta.

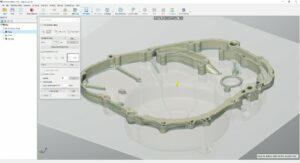

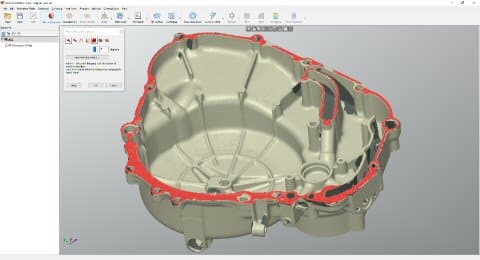

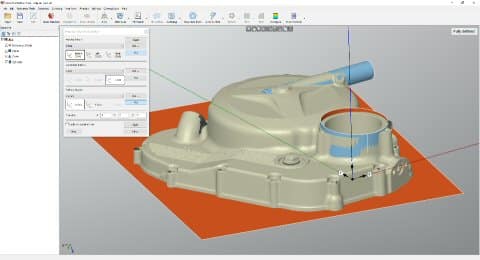

2D-leikkaus
Interaktiivisen leikkauksen avulla käyttäjä voi poimia vertailupisteitä 2D-luonnostelua varten. Luo leikkaustaso vuorovaikutteisesti, kohdistettuna maailman tai CAD-tasojen mukaan tai jopa kohdistamalla käyrä. Loftingia varten – käyttäjä voi myös luoda useita leikkauksia kerralla.

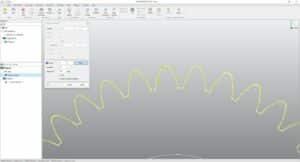

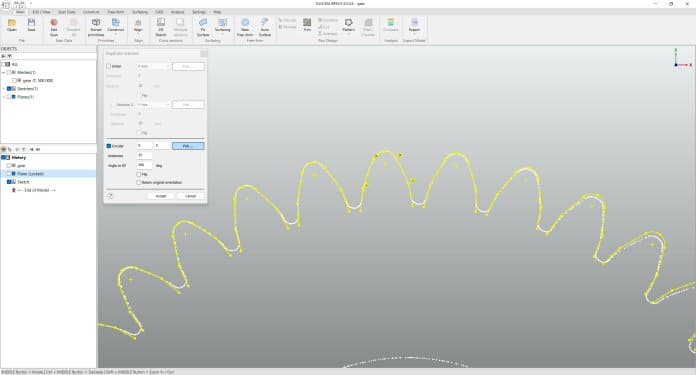

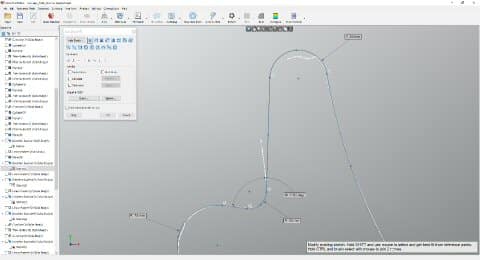

Rajoitettu 2D-luonnos
Käytä QuickSurface Pron mittojen ja rajoitusten työkaluja luodaksesi tarkkoja luonnoksia kuten missä tahansa muussa CAD-paketissa.
Offset ja kuviot 2D-luonnoksessa
Siirrä tai luo useita esiintymiä lineaarisella ja pyöreällä kuviolla 2D-luonnoksessa.

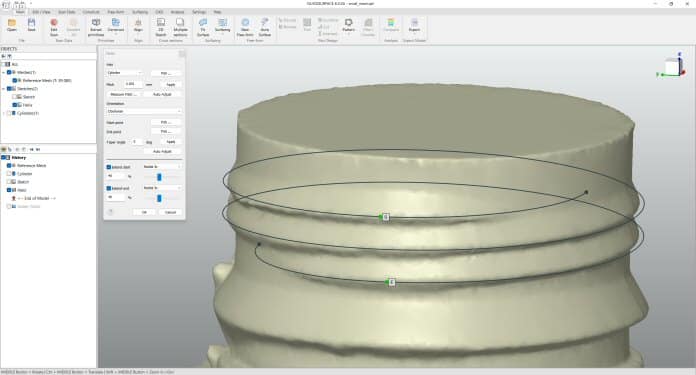

Helix käyrä
Viimeisintä tekniikkaa edustava käyttäjän interaktiivinen tapa luoda kierrekäyrä kierteille. Mittaa vuorovaikutteisesti nousu, anna alku- ja loppupiste sekä akseli ja saat lopputuloksen. Laajenna kierukkaa useilla eri tavoilla täydellisen kierteen luomiseksi.

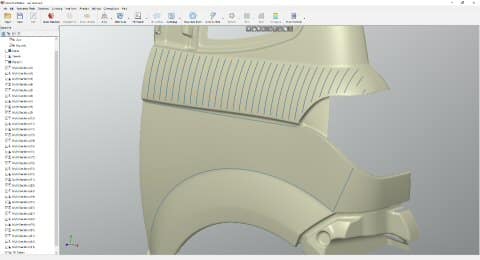

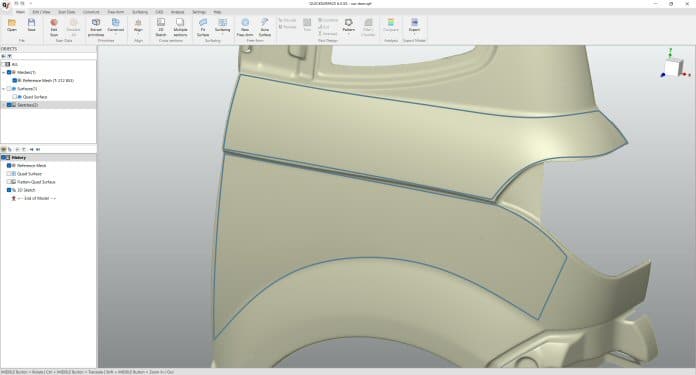

3D-luonnostelu
Piirrä vapaamuotoiset käyrät suoraan referenssiverkkoon. Luo sekoituskäyriä ja valmistaudu jatkokäyttöön täyttöpinnalla, vapaassa muodossa 3D-luonnoksesta tai millä tahansa muulla CAD-pinnoitusoperaatiolla.

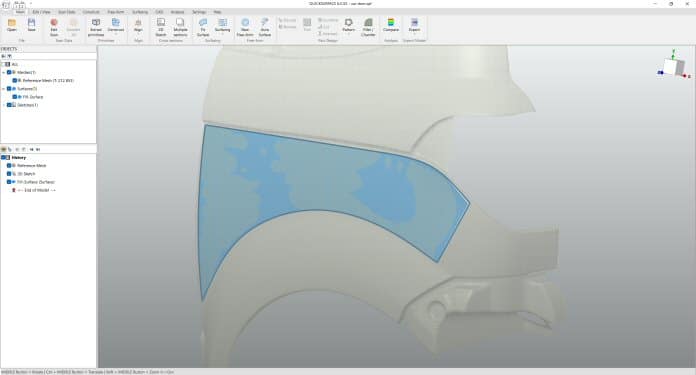

Täytä pinta
Luo rajattu pinta 3D-luonnoksista, samalla saat myös parhaan pohjamuodon vertailutietoihin saadaksesi tarkimmat tulokset.
Parvi ja pyyhkäisypinta
Parvi, pyyhkäisy, putki. Liitä pinta tai käytä niitä trimmauksessa.

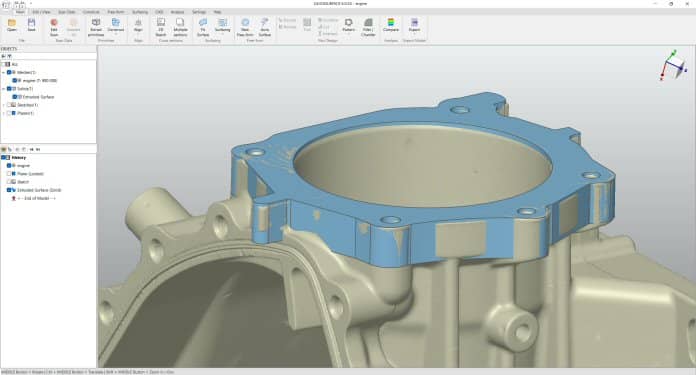

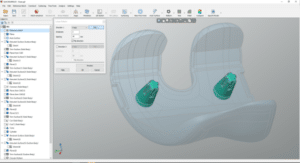

Pursotettu ja kierretty pinnoite
Luo pursotettuja ja kerrettyjä pintoja tai kiinteitä kappaleita. Käytä luonnosta. Käytä Napsautusvaihtoehtoa parhaan tuloksen saavuttamiseksi.

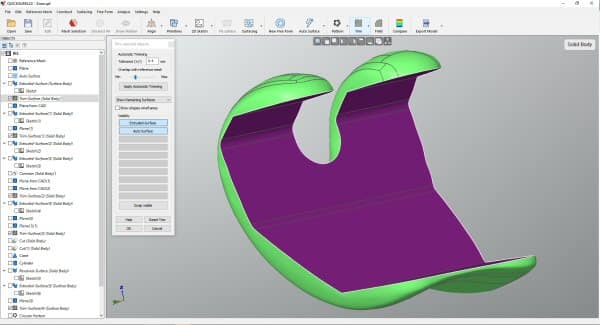

Trimmaus ja Boolean operaatiot
QuickSurface Prossa voit luoda pintoja tai solideja käyttämällä molemminpuolista trimmaustoimintoa tai boolean operaatioita solideille. Värillisen näytön ja diagnostisten työkalujen avulla voit tunnistaa ongelmat suorittaessasi näitä toimintoja.

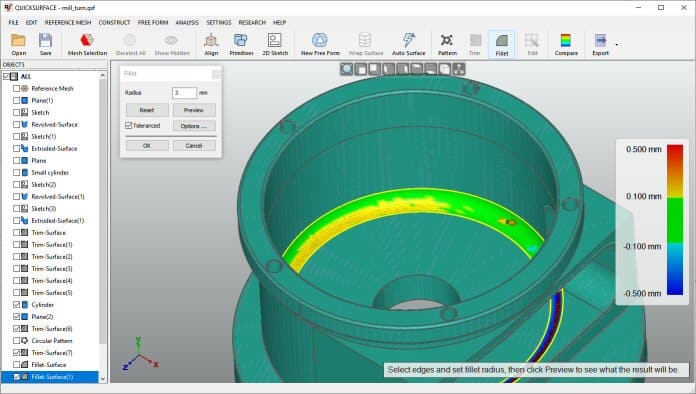

Kierre & viiste
Viiste- ja kierreoperaatioissa on reaaliaikainen analysaattori. Määritä viisteen säde näytöllä vetämällä nuolta ja tarkkaile välittömästi kierteen poikkeamaa vertailutaulukkoon nähden – kaikki reaaliajassa.

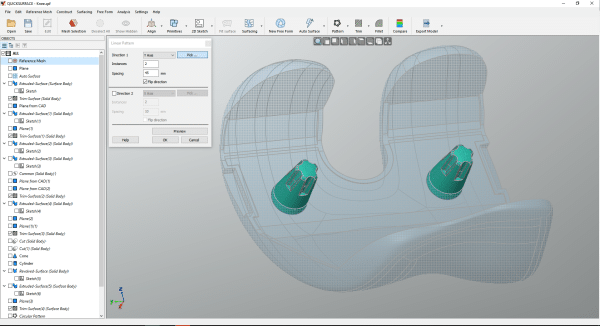

Kuviot
Luo objektien toistuvia kuvioita järjestämällä ne lineaarisiin tai pyöreisiin muodostelmiin. Käytä lisäksi objektipeilausta symmetrian lisäämiseksi tarvittaessa.

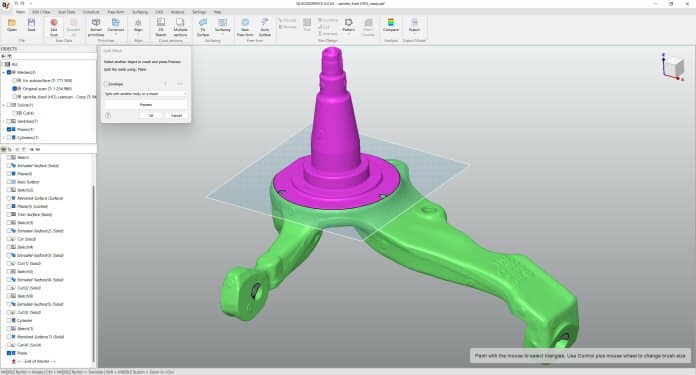

Leikkaa mesh primitiiveillä
Halkaise mesh CAP-primitiivien avull mahdollistaaksesi orgaanisten muotojen nopean muuntamisen CAD-rungoksi automaattisen pinnoituksen avulla.

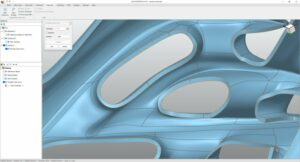

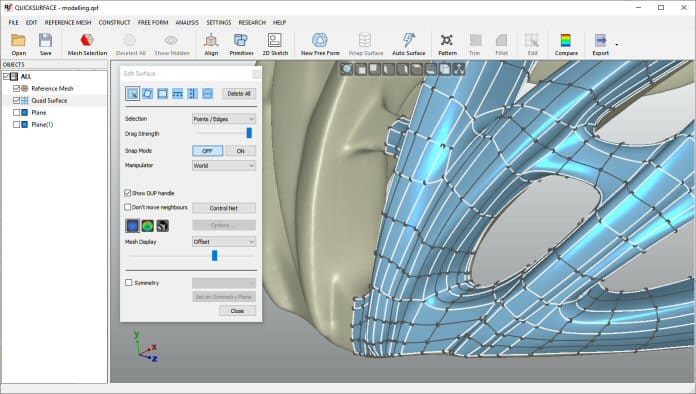

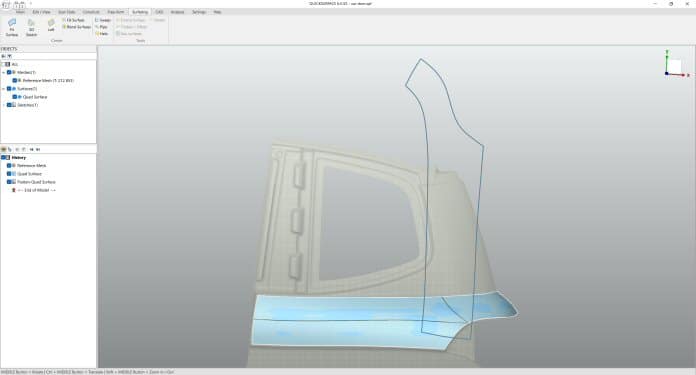

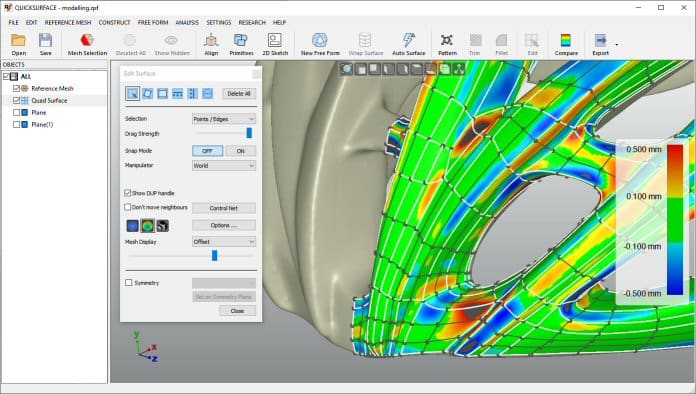

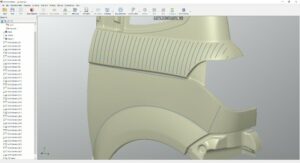

QuickSurface Pro/Lite vapaamuotoinen mallinnus
Quad-pintaominaisuus antaa käyttäjillem ahdollisuuden rekonstruoida vapaamuotoisia pintoja, mikä ei ole mahdollista tavallisilla pinnoitusmenetelmillä. Patentoitu snap-to-mesh – tekniikka mahdollistaa myös ei-ammattilaisille muotojen vaivattoman luomisen, mikä on ainutlaatuinen ominaisuus, jota ei löydy mistään muusta ratkaisusta.

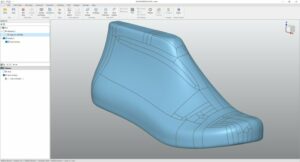

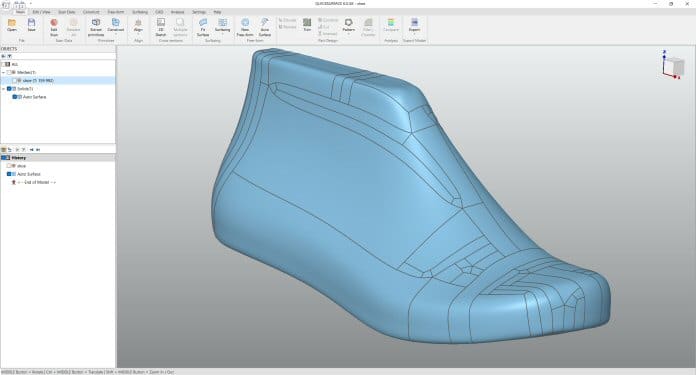

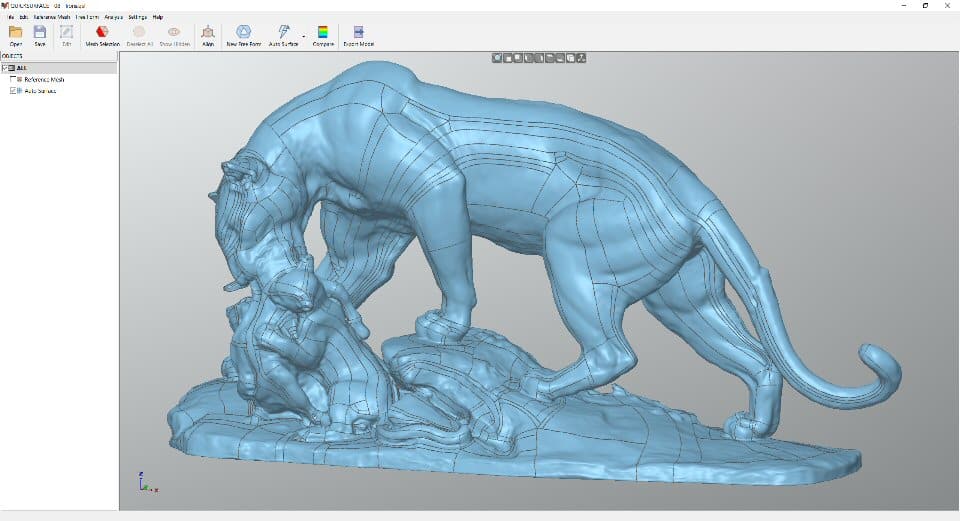

Automaattinen pintakäsittely
Luo pintoja orgaanisille muodoille yhdellä napin painalluksella. Käyttäjän toimenpiteitä ei vaadita. Parhaalla saatavilla olevalla automaattisella pintakäsittelyllä varustettu algoritmi optimoi tuloksena olevien NURB-korjausten määrän minimiin. Pintalaatu on G2 kaikkialla ja G1 poikkeuksellisissa kohdissa.
Reaaliaikainen poikkeama-analysaattori
QuickSurface Pro – Nopeudelle optimoitu reaaliaikainen etäisyysvärikartta antaa käyttäjän pitää kaiken hallinnassa ja saada tarkimmat tulokset.
Paksuta vapaamuotoja
Kiitos edistyneiden älykkäiden algoritmien, paksunna vapaamuotoisia pintoja.

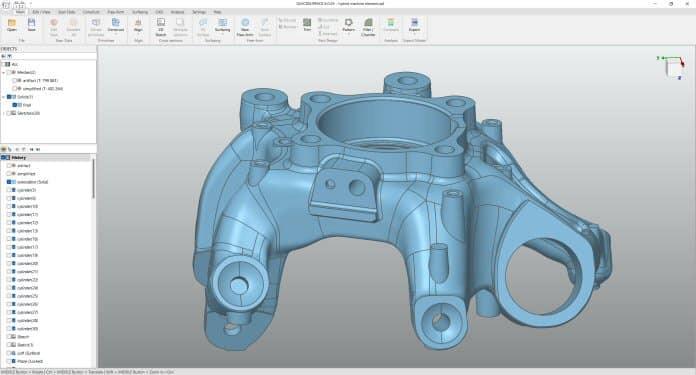

Hybridiparametrinen mallinnus
Sen lisäksi, että ohjelmisto on parametrinen vakio-ominaisuuksille, se mahdollistaa CAD-mallien luomisen yhdistämällä vapaamuotoisia ja prismaattisia ominaisuuksia. Käyttäjillä on joustavuus tarkastella ja muokata vapaamuotoisia pintoja tarvittaessa, mikä varmistaa kyvyn rekonstruoida tuloksia helposti.
Tasoita
Valitse pinta ja tasoita se 2D-luonnokseksi. Vie DXF- tai IGES-muodossa käytettäväksi missä tahansa muussa 2D-ohjelmistossa.

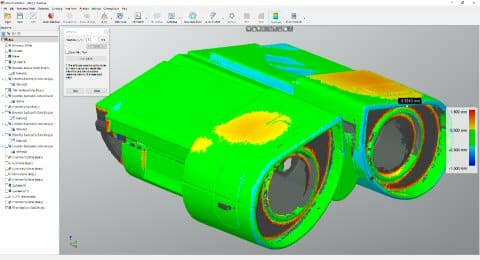

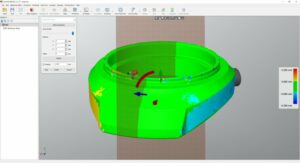

Poikkeama-analysaattori
Hallitse rekonstruktiosi tarkkuutta tehokkaan etäisyyden värikartan avulla. Vertaa CAD-mallia referenssiverkkoon missä tahansa prosessisi vaiheessa.

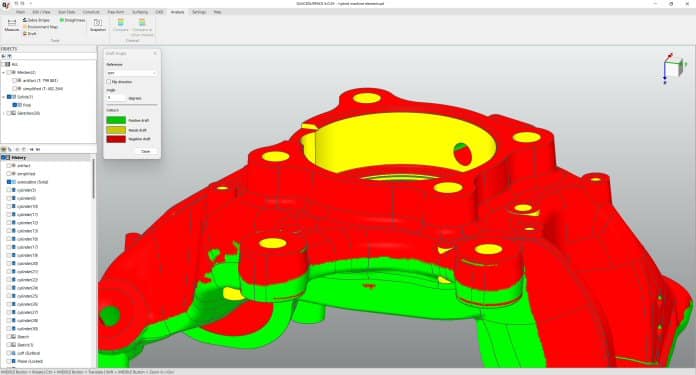

Luonnosanalysaattori
Valmistele malli valmistusta varten säätämällä vetokulmia, koska sitä kaytetään muovaukseen.

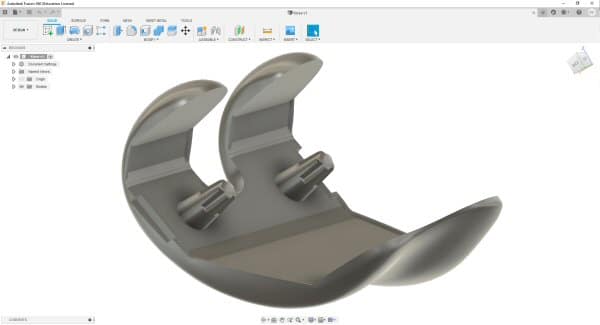

Linkki muihin CAD-paketteihin
QuickSurface Prossa voit viedä rekonstruoituja pintoja tai kiinteitä malleja käytettäväksi muissa pakkauksissa alan standardiformaatilla STEP tai IGES.
Perus Autosurface (Lite-versio)
Luo nopeasti pintoja orgaanisille muodoille yhdellä napin painalluksella. Käyttäjän toimenpiteitä ei vaadita. Pintalaatu on G2 kaikkialla ja G1 poikkeuksellisissa kohdissa.
