Kuvaus

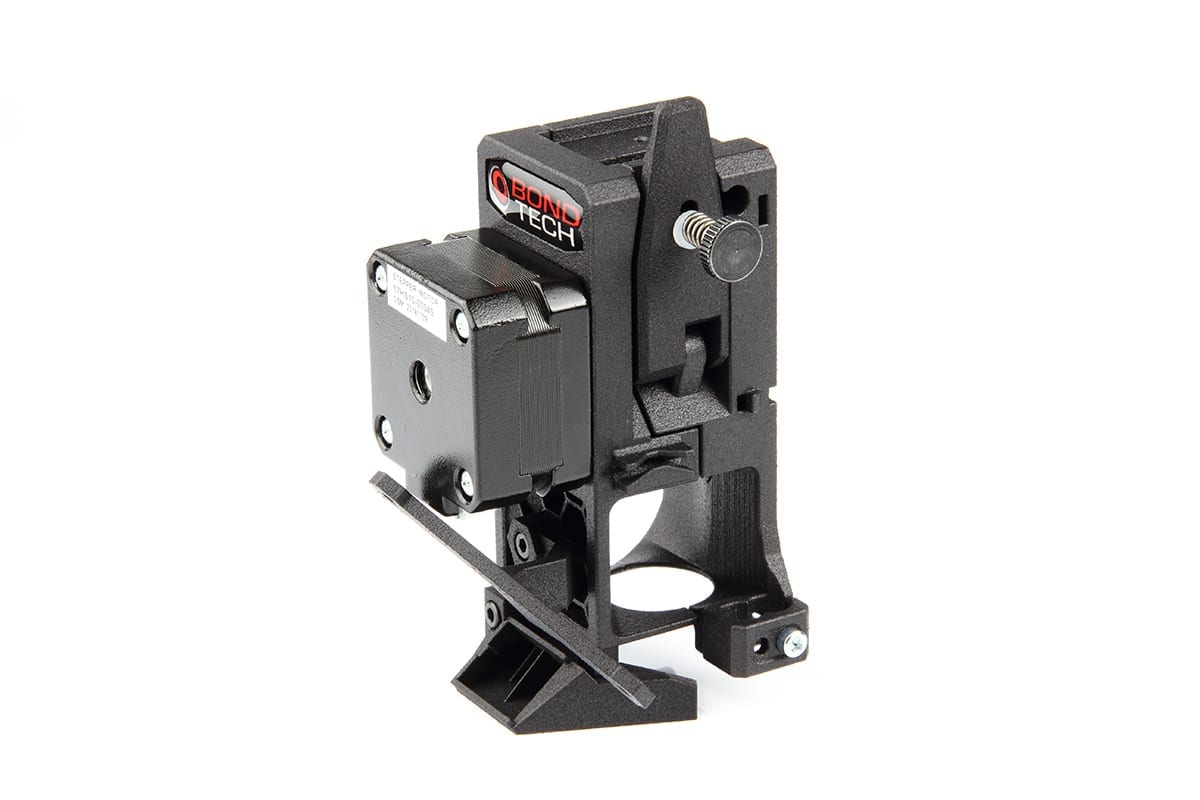

Prusa I3 MK2.5-MK3 suuttimen päivitys
Uuden lisäosan avulla tämä sarja tukee MK3:n filamenttianturia.
Lataa tulostettavan lisäosan tiedostot täältä.
Tämä suuttimen päivityssarja on tarkoitettu Prusa MK2.5:lle tai Prusa MK3:lle, joissa sinulla on jo Bondtech-vaihteemme. Tämä sarja sisältää tarvittavat osat, jotka tarvitaan muuntamaan juuri suunniteltuun suuttimeen, joka käyttää 3:1-vaihteistosuhdetta parempaa tarkkuutta ja resoluutiota varten, optimoitua geometriaa jäähdytyslevyn jäähdytystä varten ja monia muita parannettuja ominaisuuksia.
Se myös vähentää liikkuvaa painoa tärinän vähentämiseksi.
Tämä on yhteinen kehitystyö Prusa-yhteisön mahtavien kavereiden, kuten Chris Warkockin, Grégorie Saunierin (Bear Upgrades), Olof Oglandin, Erik Bjorganin, Josh Jonesin, Kyle Wiehen, Marc Evertzin, Matt Harrisonin, Ocie Wardin, Sando Bendigin, Vecko Kojchevskin (Vecko Extruder) ja Steven Mölbyn kanssa, jotka ovat antaneet erinomaista palautetta ja ehdotuksia siitä, miten kehittää “täydellinen” suutinasetus Prusa-sarjan tulostimelle. Tähän projektiin on käytetty paljon työtä, ja olemme yrittäneet kuunnella kaikkia panoksia löytääkseen ratkaisun, joka voidaan asentaa Prusa I3 MK2, MK2S, MK2.5 ja MK3 -laitteisiin.
Suuttimen osia ei ole optimoitu FDM-tulostukseen vaan SLS-tulostukseen, jota käytämme kotelo-osien valmistamiseen polyamidi 12:sta maksimaalisen tarkkuuden ja lujuuden saavuttamiseksi.
Tämän sarjan mukana tulee tämä 25 mm:n Pancake-askelmoottori, jonka vääntömomentti on 18 Ncm kevyttä mutta tehokasta puserrusta varten, sekä uusi askelmoottorin kaapeli moottorin liittämistä varten.
Alkuperäistä osajäähdytystuuletinta 50×15 radiaalituuletinta käytetään tässä kokoonpanossa, eikä se sisälly toimitukseen.
Alkuperäistä 40x40x10 jäähdytystuuletinta 40x40x10 käytetään tässä kokoonpanossa, eikä se sisälly toimitukseen. Tehokkaampaa suuttimenpään-jäähdytystä varten suosittelemme korkeapaineista tuuletinta, kuten Sunonin MF40100V1-1000U-G99 tai vastaavaa.
Alkuperäistä filamenttisensorin suojusta käytetään, eikä se sisälly toimitukseen.
Tämä suutin sopii varastossa oleviin MK2.5 / MK3-vaunuihin ja myös muihin suosittuihin malleihin kuten Vecko, Zaribo ja Bear. Tarkista saatavilla olevien X-vaunujen opas täältä.
E-steps on päivitettävä 415:een MK2:lle, MK2s:lle ja MK2.5:lle, ja se on helppo tehdä lataamalla tämä g-kooditiedosto, laittamalla se SD-kortille ja valitsemalla tulostettavaksi tiedoston esteps.gcode, joka asettaa estepsin ja tallentaa sen. MK3:ssa sen on oltava 830, koska se käyttää 32-bittistä mikroaskeleita, käytä tätä tiedostoa sen sijaan.
Painon vähennys on 121 g, 387 g oletusasetuksena verrattuna 266 g tähän asetukseen (suutin, moottori).
Tämä projekti on lisensoitu GPL V3:n mukaisesti, ja STEP-tiedostot ovat ladattavissa täältä.
MMU2s
MMU2s:n käyttäminen yhdessä Bondtechin kanssa edellyttää ylimääräistä lisäosaa. Tämä mahdollistaa anturin laukaisun, kun filamentti saavuttaa käyttövaihteet.
Voit ladata STL-tiedostopaketin täältä.
Askel askeleelta ohjeet
Täältä löytyvät asennus ohjeet.
Resurssit
Bondtech Github – Sisältää STEP-tiedostot, asennus ohjeet, räjäytetty näkymä ja muita.
Chris Warkocki Github – Sisältää uuden laiteohjelman muokkauksilla tähän suuttimeen, lue kuvaus.
Laiteohjelmisto
Löydät laiteohjelmiston täältä.
Prusa I3 MK2.5-MK3 Extruder upgrade
SKU: EXT-KIT-63
