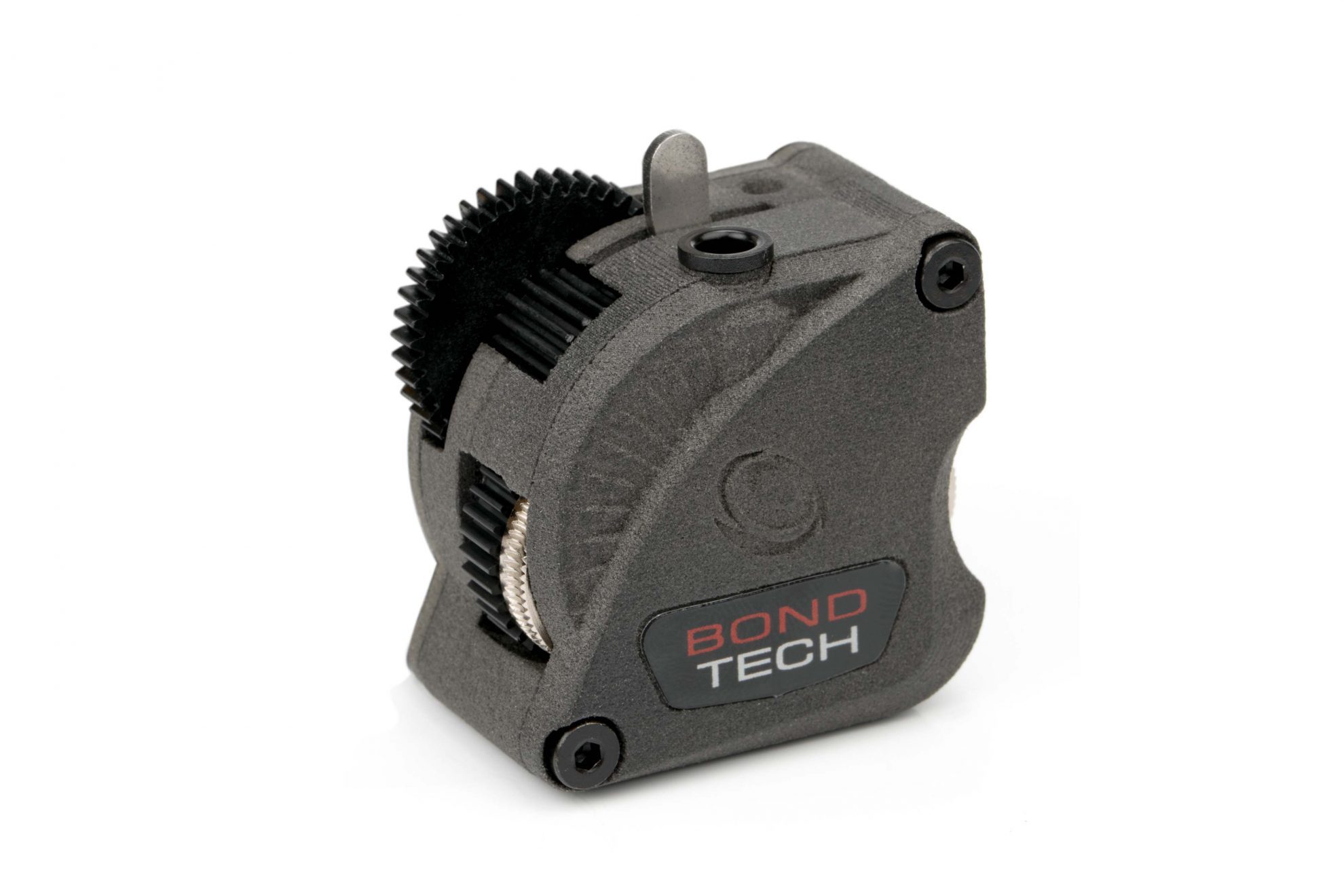

LGX Lite suutin ilman moottoria

LGX Lite suutin ilman moottoria

71,00 € 56,57 € (alv.0%)

LGX Lite suutin ilman moottoria

Tuotetunnus (SKU): EXT-LGX-LITE-T Osastot: , Avainsanat tuotteelle , ,

Kuvaus

LGX Lite suutin ilman moottoria

LGX Lite suutin ilman moottoria

LGX Lite suutin ilman moottoria

Mikromuototekijä
Höyhensarja
pieni jalanjälki
voimakas filamenttiote.

Sisältää täysikokoisen LGX® Large Gearsin, huoltoikkunat ja filamentin kiristysvivun, jossa on 3 esiasetusta (avoin; jäykkä; joustava).

Tämä suutin tukee vain 1,75 mm kokoista filamenttia.

Tärkeä huomio

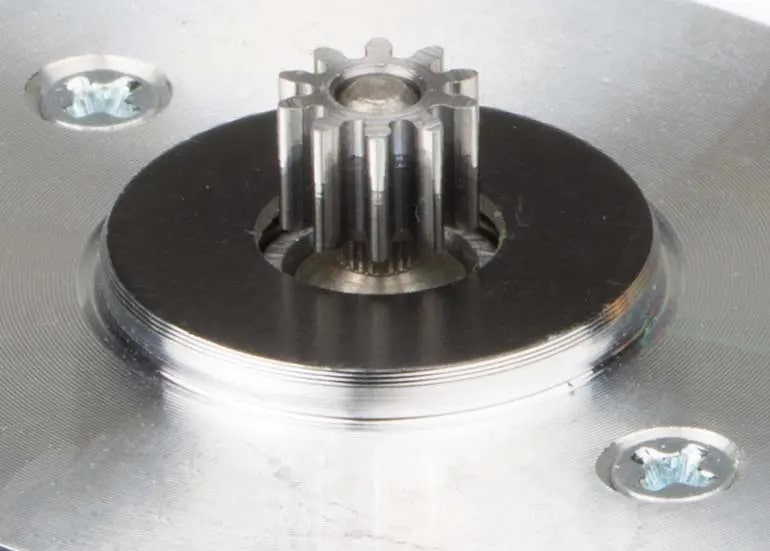

Käytä LGX® Litea vain 36 mm:n pyöreän askelmoottorin kanssa, jossa on 10-hampainen moottorivaihteisto, kuten näin:

36 mm:n pyöreän askelmoottori

Muuten saatat aiheuttaa suuttimeen vaurioita, joita takuu EI kata.

Bondtech LGX Lite on LGX Large Gears eXtruderiin perustuva filamentin syöttölaite, joka käyttää Bondtechin uutta Dual Drive -tekniikkaa, joka perustuu suurempiin vetovaihteisiin.

Jokainen LGX Lite suutin toimitetaan:

  • 1x LGX Lite -syöttölaite;
  • 1x 2mm kuusioavain (suositeltu työkalu);
  • 1x Powered By Bondtech -tarra.

Toimitetaan myös lisätarvikkeiden kanssa:

  • 1x Push-fit kaulus
  • 1 x 30 mm PTFE-putki käytettäväksi PTFE-putkisovittimessa.
  • 8x M3 neliömutterit kiinnitysreikien vahvistamiseen.

Tämän Bondtech eXtruderin 7 ominaisuutta:

  • Suuremmat vetopyörät parantavat filamentin pitoa;
  • Filamentin esikiristysvipu toistuviin tuloksiin;
  • Vetopyörien huoltoikkunat, helppo puhdistaa;
  • Kompakti, kevyt ja keskitetty filamenttipolku parantaa suorituskykyä ja yhteensopivuutta;
  • Useita kiinnitysreikäkuvioita helppoa ja joustavaa asennusta varten;
  • Yhteensopiva Nema14 pyöreiden askelmoottoreiden kanssa;
  • Pieni askel kohti vihreämpää tulevaisuutta, käsityölaatikot ilman valkaisua ja ilman pinnoitetta.

3D-tulostettu kotelo PA12:lla

Kotelon osat on painettu ammattimaisesti nailonilla maksimaalisen lujuuden ja tarkkuuden sekä korkeamman lämpötilan kestävyyden saavuttamiseksi.

Tekniset ominaisuudet

LGX suutin

  • e-askelten arvo: 400 käyttäen 16 mikroaskelta; 800 32 mikroaskeleella.
  • Vetopyörät: karkaistu teräs;
  • Materiaalien yhteensopivuus : hankaava; jäykkä; puolijoustava; joustava; ja pehmeä.
  • Asennusreiät: M3
  • Kiinnityskuviot: pohja (4 pistettä); oikea (2 pistettä), edestä moottoriin (2 pistettä), ylhäältä (1 piste)
  • LGX Liten yläosassa oleva reikä: 5 mm syvyys
  • LGX Liten sivulla olevat reiät: 5 mm syvyys
  • LGX Liten pohjassa olevat reiät: 5 mm syvyys
  • Suuttimen ruuvien suurin kiristysmomentti on 0,3 Nm

Klipperin käyttäjille

rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm

rotation_distance = 200 * 16 / 400rotation_distance = 8

Yllä oleva laskelma olettaa seuraavat parametrit:

  • askelmoottori on 1,8 asteen moottori, joten 200 täydellistä askelta kierrosta kohden;
  • mikroaskeleen on asetettu 16;
  • LGX Litelle suositeltu e-steps-arvo on 400.



PTFE-putkien pituudet:

  • Vanha Mosquito/Mosquito Magnum: 10 mm
  • Uusi Mosquito/Mosquito Magnum: 11 mm
  • Kuparipään ruuvikiinnitys: 30 mm
  • PTFE-putki tulee leikata suoraan molemmista päistä.
  • Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.



  • sisäänvetonopeus: 35 mm/s
  • takaisinvetoetäisyys (bowden): ~5 mm (0,4 + putken pituus [mm] x 0,015)
  • sisäänvetoetäisyys (suora käyttö) jäykille materiaaleille: 0,4 mm
  • sisäänvetoetäisyys (suora käyttö) pehmeille materiaaleille: 3 mm



  • Max ympäristön käyttölämpötila: 90°C
  • Askelmoottorin maksimi käyttölämpötila: 120℃ / 750 mA



  • LGX Lite nettopaino: 31 g
  • LGX Lite moottorin nettopaino: 124 g
  • Pakkauksen mitat: 80x103x73 mm
  • Pakkauksen paino: 60 tai 160 g

Mukautettu askelmoottori Bondtech LGX:lle

  • Liitin: JST-XH 4-nastainen liitin
  • Moottorin vaihde: 10 hammasta
  • Moottorin pituus: 20 mm
  • Moottorin halkaisija: 36 mm
  • Paino: 93g
  • Maksimivirta: 1,0 A / vaihe

Käyttääksesi LGX:ää, käytä askelmoottoria virroilla välillä ~0,45 – ~0,65 A:

Ole valppaana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileässä kosketusta varten. Alenna Vref:iä muuten.

  • Johtojen pituus: 1m
  • Askelkulma: 1,8 astetta
  • Suurin vääntömomentti: 1800 PPS
  • Mahdollinen virtausnopeus @ suurin vääntömomentti: 120 mm^3/s
  • Luokka: H, nimellinen huippulämpötila 180℃
  • Maksimi käyttölämpötila/virta: 120℃ / 750 mA
  • Valmistaja: LDO
  • Valmistajan tuotenumero: LDO-36STH20-1004AHG(XH)
  • Katso lisätietoja täältä.

Kuinka muuttaa virtaa Vrefillä

On erittäin vaikea lukea askelmoottoreille syötettyä virtaa. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jänniteohje, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottoriohjaimen nykyisen lähdön.

Erilaiset 3D-tulostimien emolevyt käyttävät erilaisia ​​askelmoottoriohjaimia. Jokaisella askelmoottorin ohjaimilla on oma kaavansa, jolla lasketaan vaadittu Vref tietyn virran saamiseksi. Tässä on joitain esimerkkejä:

  • TMC askel ajurit.
    Näiden ohjainten kaava on Vref = ( I * 2.5 ) / Imax
    missä I on tavoitevirran arvo mitattuna A; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa.
  • Pololu A4998.
    Näiden ohjainten kaava on Vref = I * 8 * R
    missä I on tavoitevirran arvo mitattuna A; ja R on Sense Resistor -arvo, joka riippuu käyttämästäsi levystä. Melzis käyttää 0.1, Creality Silent -levyt 0.15, …

LGX Lite suutin ilman moottoria

Asennuskuvioita ja tietoja

Suutin ja askelmoottori sopivat yhteen

Käytä mieluiten aina askelmoottoriin kiinnitettyä suutinta, kun asennat sen tulostimeen.

Jos sinun on asetettava levy askelmoottorin ja suuttimen väliin, huomaa, että tuettu enimmäispaksuus on 3 mm.

LGX Lite suutin ilman moottoriaLGX Lite suutin ilman moottoria

Jos haluat käyttää levyä askelmoottorin ja suuttimen välissä, sinun on vaihdettava suuttimen takalevy tulostimen levyyn (paksuudet 2–3 mm).
Älä käytä levyä välissä irrottamatta takalevyä.

Useita kiinnitysmalleja

LGX Lite suutin ilman moottoria sisältää 4 kiinnitysmallia:

  1. 4 reikää pohjassa;
  2. 2 reikää oikealla puolella;
  3. 1 reikä yläosassa sekä hehkulangan sisääntulo, jota voidaan käyttää ankkurina.
  4. 2 reikää poikki, askelmoottorin pitämiseksi

LGX Lite suutin ilman moottoria

Kaikki paitsi LGX Liten etukiinnitysreiät vaativat M3-neliömutterin asettamisen kotelon sisään, jotta se toimii vahvistuksena. Neliömutterilla varustetut reiät ovat M3-kierteitä ja 5 mm syviä (neliömutterin pohjaan asti).

Tuotevideoita

STEP-tiedostojen lataus

Lataa STEP-tiedosto täältä.

Kuuman askelmoottorin käsitteleminen

Jos haluat käyttää LGX- tai LGX Lite -laitetta, käytä askelmoottoria virroilla välillä ~0,45–0,65 A.

Tämä virtaväli on vain suositus ja sen pitäisi olla optimaalinen pitää askelmoottori käynnissä riittävällä vääntömomentilla ja riittävän alhaisella pintalämpötilalla.

Ole valppaana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileässä kosketusta varten. Pienennä virtaa muuten.

Jos askelmoottori on viileä ja portaat menettää, tarvitset enemmän vääntömomenttia.
Lisää tässä tapauksessa virtaa.



Voit säätää LGX:n askelmoottorin virtaa jollakin seuraavista tavoista:

Muuta virtaa käyttämällä yleismittarin Vrefiä

On erittäin vaikea lukea askelmoottoreille syötettyä virtaa. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jänniteohje, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottoriohjaimen nykyisen lähdön.

Erilaiset 3D-tulostimien emolevyt käyttävät erilaisia ​​askelmoottoriohjaimia. Jokaisella askelmoottorin ohjaimilla on oma kaavansa, jolla lasketaan vaadittu Vref tietyn virran saamiseksi.



Muuta virtaa ilman yleismittaria

Jos tulostimessasi ei ole DigiPOTeja ja jos sinulla ei ole yleismittaria Vrefin visualisoimiseksi, voit silti säätää LGX-askelmoottoriin syötettyä virtaa yrityksen ja erehdyksen avulla.potentiometri

Käytä analogista potentiometriä (keltaisen renkaan sisällä) suuttimen askelmoottoriohjaimen vieressä (jäähdytyselementin alapuolella punaisen renkaan sisällä) ja käännä potentiometriä muutama aste kerrallaan.

Kierrä sitä vastapäivään pienentääksesi virtaa tai myötäpäivään lisätäksesi sitä.

Käytä tulostinta jokaisen iteroinnin välillä ja tarkista, ettei askelmoottori kuumene eikä menetä askeleita.

Pienennä virtaa, jos askelmoottori on liian kuuma kosketukseen.

Lisää virtaa, jos askelmoottori menettää askeleita.

Muuta virtaa DigiPOTilla

DigiPOTit ovat digitaalisia potentiometrejä, joiden resistanssia voidaan muuttaa digitaalisella tiedonsiirrolla nupin kääntämisen sijaan, kuten yllä näkyy.

3D-tulostimessa, jonka emolevy sisältää DigiPOT-yksiköitä, voit käyttää yksikön käyttöliittymää (jos tämä ominaisuus on saatavilla) tai jopa Gcode-komentoja asettaaksesi eri askelmoottoreiden virran.

RepRap-yksiköissä, joissa on DigiPOT, M906-komentoa voidaan käyttää muuttamaan suulakepuristimen askelmoottorin virtaa M906 Ennn, missä nnn on haluttu milliampeerimäärä.

Marlin käyttää myös samanlaista komentoa. M906 Ennn asettaa virran TMC-ajureille. Muilla ajureilla ja DigiPOTilla varustetuissa askelmoottoreissa voit myös asettaa virran milliampeereina komennolla M907 Ennn
