Kuvaus
LGX lisäosat Sidewinderille ja Geniukselle

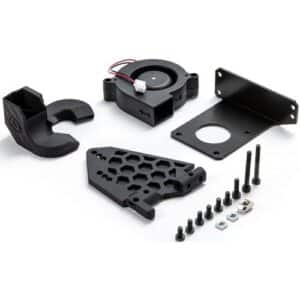

LGX lisäosat Sidewinderille ja Geniukselle paketin mukana tulee;

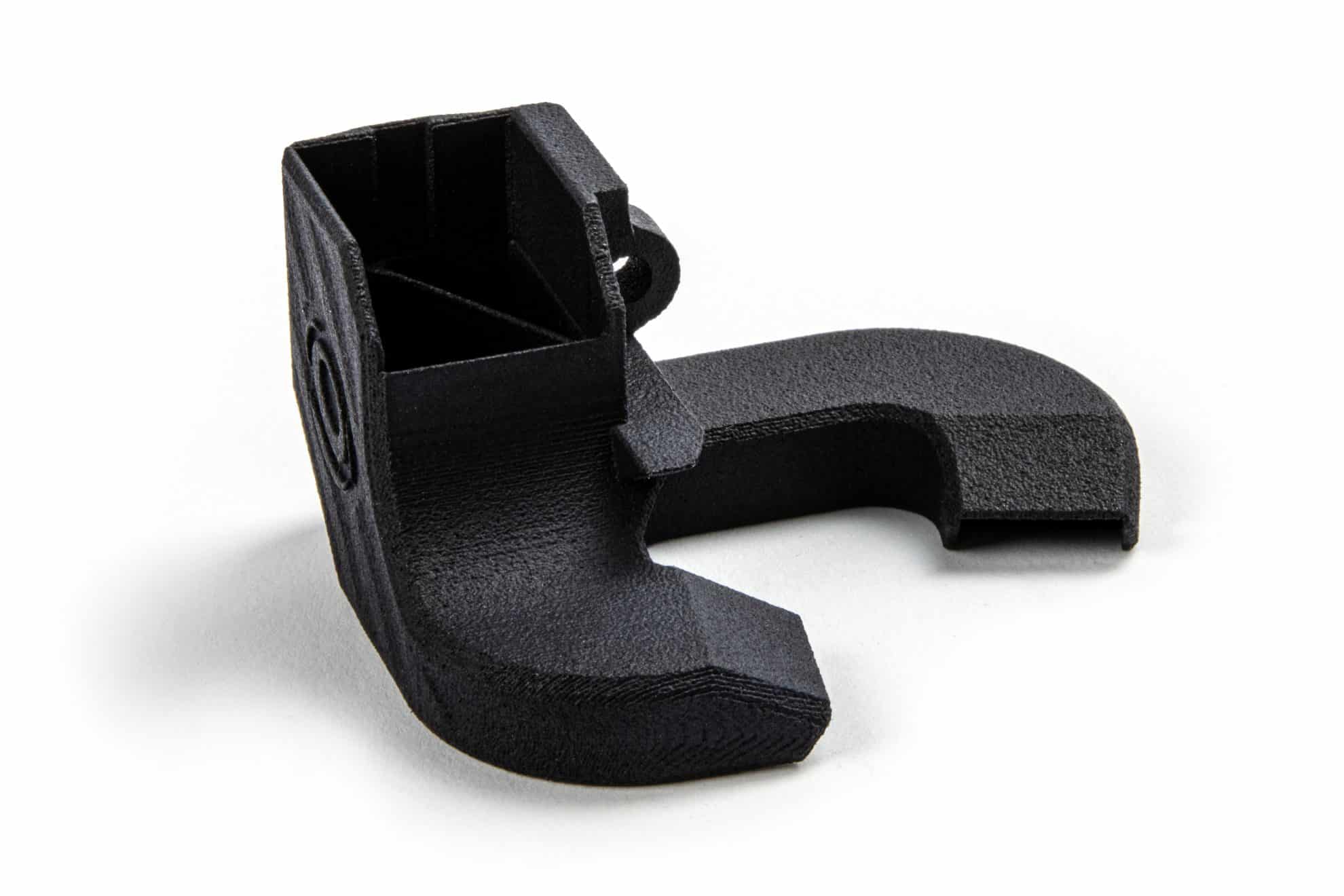

- 1x LGX PA12 tuulettimen suoja

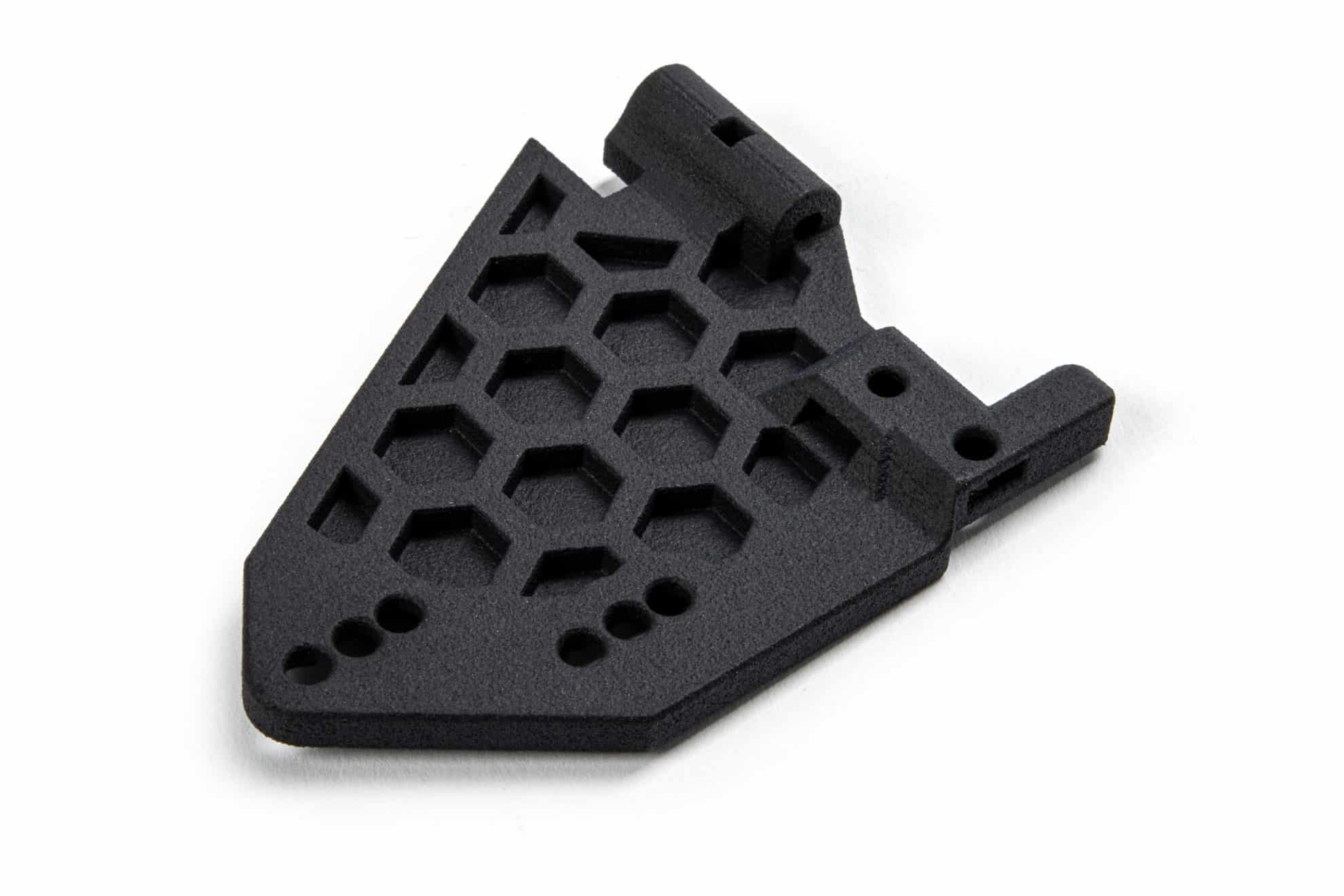

- 1x LGX PA12 tuulettimen kiinnike

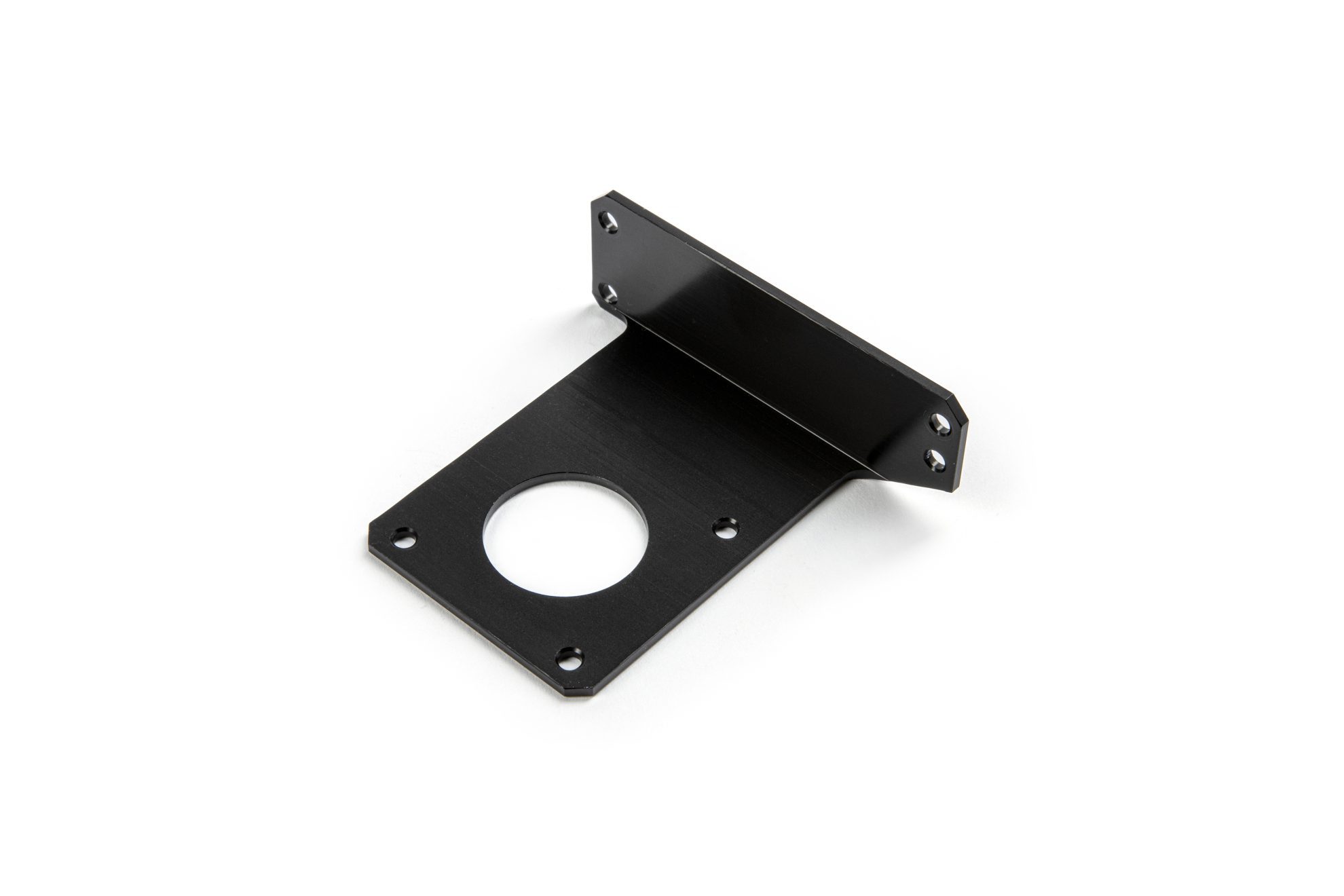

- 1x Alumiininen kiinnityslevy

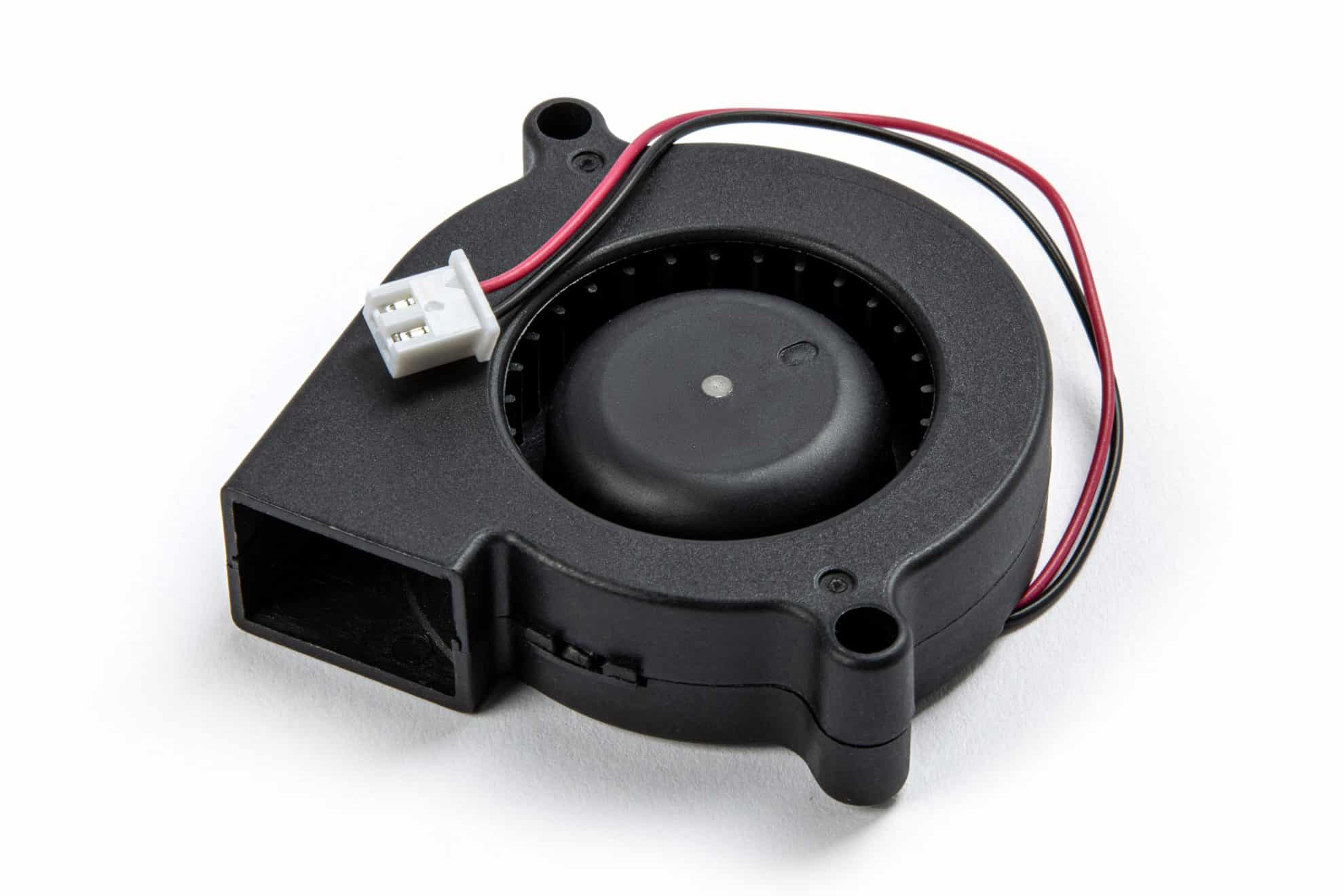

- 1x 5015 24v radiaalinen tuuletin
- Kiinnitystavarat
Tämä paketti on yhteensopiva seuraavien 3D-tulostimien kanssa;
- Artillery Sidewinder X1
- Artillery Sidewinder X2
- Artillery Genius
Tämä paketti on yhteensopiva seuraavien tulostuspäiden kanssa;
- LGX suutin ja Copperhead ruuvikinnikkeinen suuttimenpää
- LGX suutin ja Mosquito suuttimenpää
- LGX suutin ja Mosquito Magnum suuttimenpää
- LGX suutin ja LGX ACE Magnum+ suuttimenpää
Asennusohjeet
LGX suuttimen asentaminen Sidewinder X2:n
Allaoleva ohje näyttää kuinka asennat LGX:n Artillery Sidewinder X2:n. Sama prosessi toimii Sidewinder X1:ssä ja Geniuksessa.
Koko prosessi on jaettu 3 osaan.
Askel. 1/5 Alkuperäisen suuttimen purku
Kuusiokoloavaimen käyttämistä voi auttaa lämpöelementin työntämisessä ulos.
Ole varovainen äläkä vedä johtoja, koska ne voivat katketa helposti.
Askel1. Tulostimen purkaminen
Käytä listaa sekä videota ylhäällä apunasi tulostimen purkamisessa. Prosessi on hyvin samanlainen kuin X1:n ja/tai Geniuksen purkaminen.
- Pura filamentti pois suuttimesta ja anna sen jäähtyä
- Sammuta tulostin
- Irroita litteä kaapeli
- Irroita purkulevy
- Irroita LED-piirilevy
- Irroita tulostuspää X-vaunusta
- Irroita purkulevy
- Irroita välilevy
- Kytke liittimet irti purkulevystä
- Irroita pedin tasaussensori
- Irroita 4010 suuttimen tuuletin
- Irroita suutin jäähdytyssiilistä
- Irroita lämpöelementti sekä termistori lämpölohkosta
Poista filamentti. Anna suuttimenpään jäähtyä.
Sammuta tulostin.
Irroita litteän kaapelin lukko
Irroita litteä kaapeli
Irroita piirilevyn suoja
Jos sinulla on irrallinen LED-siru, joka voidaan poistaa, poista se.
Irroita tulostuspää X-telakasta
Irroita tulostuspää X-telakasta
Irroita tulostuspää X-telakasta
Irroita piirilevy
Irroita piirilevy
Irroita välilevy
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita Z-sensori
Irroita 4010 tuuletin
Irroita suuttimenpää jäähdytyssiilistä
Irroita suuttimenpää jäähdytyssiilistä
Irroita termistori lämpölohkosta
Irroita termistori lämpölohkosta
Irroita lämpöelementti lämpölohkosta
Irroita lämpöelementti lämpölohkosta
Ole erittäin varovainen, älä vedä johtohja sillä ne voivat katketa helposti
Mitä tarvitset ja mitä et tarvitse
Ei vaadittu: piirilevyn välilevy, silikonisukka, suuttimenpää, 4020 tuuletin, suutin, askelmoottori, kiinnityslevy
Vaadittu: Z-sensori, piirilevyn suojakotelo, piirilevy, 4010 tuuletin, lämpöelementti, termistori, askelmoottorin kaapeli
Askel 2/5: Suuttimen valmistus
Tarkista että sinulla on tarvittavat työkalut ja tarvikkeet tälle askeleelle.
Työkalut jotka tarvitset;
- Momenttiavain pulttien kiristämiseksi
- Ristipääruuvimeisseli
- 2,0 mm:n kuusiokoloavain
LGX lisäosat jotka tarvitset;
- 4x M3x18 mm tappi, jossa on 5mm kuusiokolo ja M3x4-kierre
- 1x M3x30mm matalan pään ruuveja
LGX Lisäosat artillerylle jotka tarvitset;
- 1x Alumiininen kiinnike
Askel 2.1 Asena LGX tapit
Askel 2.2 Erota LGX askelmoottorista
Askel 2.3 Asenna alumiininen kiinnityslevy
Askel 3/5: Mosquito suuttimen asentaminen LGX:n
Askel 3.0 Varmista että sinulla on vaadittavat esineet;
Tarvittavat työkalut;
- Veitsi
- Momenttiavain jossa maksimivääntö on 1.5Nm
- 2.5mm kuusikoloavain
Mosquito osat joita tarvitset + suuttimenkärki
- Mosquito suutin (suuttimenkärjellä)
- 2x M2.5×6 ruuveja (Mosquiton kiinnityssetistä)
LGX komponentit joita tarvitset
- 2x M3x28 ruuveja (LGX:ltä)
Muita komponentteja joita tarvitset
- PTFE putki
Askel 3.1 Kiinni tä suutin liitäntäpistokkeeseen
Askel 3.2 Asenna PTFE-putki
Askel 3.3 Asenna suutin LGX:n
Askel 3.4 Asenna lämpöelementti ja termistori
Askel 4/5: Päivityssetin asennus Artilleryyn
Askel 4.1 varmista että sinulla on seuraavat osat
Työkalut:
- 2.0 kuusikoloavain
- 2.5 kuusiokoloavain
Tarvikkeet:
- Kiinnitystarvikkeet
- Tuulettimen kiinnike
- Tuulettimen suojus
- 5015 tuuletin
Askel 4.2 Tuulettimen kiinnikkeen kokoonpano tuulettimen suojaan
Askel 4.3 neliöruuvien asennus.
Askel 4.4 LGX:n kiinnitys
Huomioi merkinnät kiinnityskolojen vieressä:
- C = Copperhead
- M = Mosquito
- + = Magnum+
Askel 4.5 Pedin tasaussensorin asennus
Askel 4.6 5015 radiaalituulettimen asennus
Askel 4.7 askelmoottorin kaapelin muokkaus
Askel 4.8 Mosquito tuulettimen asennus
Kun Artilleryssäsi on GX ACE Magnum+, käytä vakio aksiaalituuletinta.
Askel 4.9 Piirilevyn liittäminen
Askel 4.10 Piirilevyn asennus
Viimeistele mekaaninen asennus
Nämä ovat seuraavat vaiheet mekaanisen asennuksen loppuun saattamiseksi:
- Kiinnitä LGX-tulostuspää X-kelkkaan 3x M3x6-matalapäisillä ruuveilla samaan asentoon kuin varastossa. Asenna kaikki 3 ruuvia ja kiristä se sen jälkeen, kun olet asettanut suuttimen pystysuoraan.
- Jos tulostimessasi on irronnut LED-siru, nyt on aika laittaa se takaisin.
- Asenna Breakout-piirilevyn kansi takaisin
- Piilota ylimääräiset kaapelit kannen taakse
- Aseta nauhakaapeli varovasti paikalleen
- Jos käytät nauhakaapelin kiinnitintä, laita se takaisin paikalleen.
Askel 4.11 ALU kiinnikkeen kiinnitys X-vaunun alustaan
Askel 4.12 Irrotuslevyn suojan asentaminen
Askel 4.13 Litteän kaapelin uudelleenliitos
Askel 5/5: Tulostusta edeltävä tarkistus
Askel1. Valmistele 3D-tulostin käytettäväksi LGX setin kanssa
Malleille ilman pedintasaussensoria
Käynnistä tulostin askelmoottorit pois käytöstä, kun teet seuraavat askeleet.
- Alenna peti 4:llä pedintasausmutterilla/ruuvilla pedin alla ja laske peti niin alas kun on mahdollista. Älä pakota ruuveja/muttereuta, alenna vain peti kunnes se on pohjassa.
- Sijoita tulostuspää tulostusalustan keskelle ja käännä Z-ruuveja jotta suuttimenkärki on juuri pedin yläpuolella, käytä 2.0mm kuusiokoloavainta vertailuksi
- Käytä 2.0mm kuusiokoloavainta ja irroita Z-rajakytkimen sensorin ruuvit
- Käytä M3x10 ruuveja ja M3 T-muttereita jotka tulevat setin mukana ja asenna ne sensoriin
- Asenna sensori kehykseen ja aseta se asentoon, jossa sensori hädin tuskin laukeaa (syttyy punaisella ledillä tai koskettaa käytetystä sensorista riippuen) mahdollisimman alas X-kehyksestä. Kiinnitä sensori kun löydät oikean paikan, voi olla hyvä kiristää löysästi, säätää ylös tai alas, kunnes löydät oikean paikan. Kiristä mutta älä liian kovaa, kun se on oikeassa paikassa.
- Jos sensori ei kiinnity runkoon T-mutterilla, löysää ruuvia hieman ja kiristä se sitten uudelleen.
Pedin tasaus:
- Suorita pedin tasaus. Tulostimen valikossa, mene TOOLS -> LEVEL
- LEVEL valikossa paina FIRST. Kun tulostin on siirtynyt ensimmäiseen kohtaan, käytä paperia ja liikuta sitä sivulta sivulle kun nostat petiä. Kun tunnet pientä vastusta papertilla olet oikealla korkeudella.
- Tee sama kaikille 4:lle kulmalle, toista ainakin yhden kettan.
- Tulostimessa jossa ei ole alustan tasoitussensoria, peti ei voi nousta tarpeeksi koekealle tasoittaaksesi petiä, laske peti uudelleen pohjaan, laske sitten Z-rajakytkintä 1-2mm ja kokeile Bed Leveling Sequence -toimintoa uudelleen.
Askelmoottorin virran säätö
- Käytä yleismittaria ja aseta yleismittari lukemaan DC-jännitettä
- Käännä emolevyn suuttimen askelmoottorin ajurin potentiometriä vastapäivään 1/4 kierrosta, varo ettet kosketa muita komponentteja.
- Mittaa negatiivinen tulo (musta pää) emolevyn negatiivisesta tulosta ja potentiometri positiiviesena päänä(punainen).
- Saatat joutua alentamaan yleismittarityökalun herkkyyttä oikean lukeman saamiseksi, se tulee asettaa arvoon 0.5 – 0.6V säädä potentiometriä tarvittaessa.
Askel2. Viipalointiohjelmiston asetukset ja e-steps arvo
Lisää G-koodin alkuun:
- Avaa viipalointiohjelmisto
- Vaöitse Artillery 3D-tulostimesi joka on päivitetty LGX:llä
- Avaa laitteen asetukdet
- Muokkaa G-koodin alkua
- Lisää seuraavat komennot koodin alkuun;
- M92 E400; sets e-steps value for LGX extruder
- M500; save settings to EEPROM
Viipalointiohjelmiston asetukset
- Muokkaa takaisinvedon nopeutta olemaan 25-40mm/s välillä
- Muokkaa takaisinvedson etäisyyttä olwmaan sama kun suuttimenkärjen läpimitta esim. 0.4mm kun käytät 0.4mm suuttimenkärkeä
Silikonisukka
Tällä Bondtech LGX-sarjalla saat 5015 tuulettimen. Se on paljon vahvempi kuin vakio. Suuttimenpäässä on suositeltavaa käyttää silikonisukkaa.
Jos osan jäähdytyspuhallin jäähdyttää kuumaa lohkoa liikaa, suuttimenpäällä ei ehä ole tehoa ylläpitää lämpötilaa. Jos sinulla ei ole silikonisukkaa, voit myös alentaa jäähdytysprosenttia viipalointiohjelmiston profiiliesi asetuksissa.
