LGX Copperhead Sidewinderille ja Geniukselle

Kuvaus

LGX Copperhead Sidewinderille ja Geniukselle

Päivitä Artillerysi tärkeimmät komponentit – suutin ja suuttimenpää – Bondtechin luotettavuudella ja Slice Engineeringin lämpösuorituskyvyllä.

Tämä on 1,75 mm filamentin suorasuutinkokoonpano käytettäväksi seuraavissa tulostimissa:

• Artillery Sidewinder X1
• Artillery Sidewinder X2
• Artillery Genius

Tämä LGX Copperhead Sidewinderille ja Geniukselle päivityssarja sisältää LGX suuttimen, Copperhead suuttimenpään ja mukautetun alumiinikiinnikkeen jäykkyyden lisäämiseksi.

Bondtech suosittelee tätä sarjaa harrastus-/kotikäyttäjille sekä matalan tai kohtalaisen intensiteetin käyttöön.

Slice Engineering kuvailee Copperhead suuttimenpäätä “perinteisen tyylin suuttimenpääksi, jonka tarkoituksena on vähentää lämpövirumista ja parantaa suorituskykyä korkeassa lämpötilassa” ja “budjettitietoisemmaksi vaihtoehdoksi”.

Tuote sisältää;

• 1x LGX Large Gears eXtruder
• 1x LGX Lisäosat Sidewinder X1, X2 ja Geniukselle
• 1x Slice Engineering Copperhead suuttimenpää
• 1x Bondtech 24v 50W lämpöelementti
• 1x Mosquito 24v tuuletin
• 1x Bondtech 0.4mm pinnoitettu messinkisuuttimenkärki

Suoravetopäivitys

LGX pohjainen päivityssetti on helposti asenettava vaihto-osa vakio suoravetosuuttimeen.

Johtava pitovoima

LGX  on Bondtechin suutin jolla on korkein ote filamentista sen uusien suurien vetopyörien ansiosta jossa on enemmän hampaita filamentin vetoon.

Nauti Bondtechin kehittyneestä suoravetoteknologiasta

Aloita uuden korkealuokkaisen suuttimen käyttö, siinä on uusi Dual Drive Technology joka pohjautuu suurempiin ajopyöriin, vain yksi 7:stä uudesta ominaisuudesta minkä Bondtech toteuttanut suuttimessaan.

7 uutta ominaisuutta Bondtech eXtruderissa:

• Suuremmat ajopyörät, parempaa filamentin vetoa varten
• Filamentin esijännitysvipu toistuvia tuloksia varten
• Monitoimiliitäntä työkalun tai sovelluksen nopeaa vaihtoa varten
• Ajopyörien huoltoikkuna, helpompaa puhdistusta varten
• Tiivis, kevyt ja symmetrinen muotoilu, kasvavaa suoritusta sekä yhteensopivuutta varten
• Useita asennusreikäkuvioita helppoa ja joustavaa asennusta varten
• Pieni askel vihreämpään tulevaisuuteen, rakennetut laatikot ilman valkaisua ja pinnoitusta.

Voit lukea lisää uusista ominaisuuksista täältä (englanniksi).

3D-tulostettu kotelo käyttäen PA12:sta

Kotelon osat on tulostettu ammattimaisesti nailonista maksimaalisen lujuuden ja tarkkuuden sekä korkeamman lämpötilan kestävyyden varmistamiseksi.

LGX Copperhead Sidewinderille ja Geniukselle tekniset ominaisuudet

Koko prosessi on jaettu 3 osaan.



Askel 1/5: Alkuperäisen suuttimen purku

Kuusiokoloavaimen käyttämistä voi auttaa lämmittimen työntämisessä ulos.
OLE HYVIN VAROVAINEN ÄLÄKÄ VEDÄ JOHTOJA, KOSKA NE VOIVAT HELPOSTI KATKETA.

Askel1. Tulostimen purkaminen

Käytä listaa sekä videota ylhäällä apunasi tulostimen purkamisessa. Prosessi on hyvin samanlainen kuin X1:n ja/tai Geniuksen purkaminen.

1. Pura filamentti pois suuttimesta ja anna sen jäähtyä
2. Sammuta tulostin
3. Irroita litteä kaapeli
4. Irroita purkulevy
5. Irroita LED-piirilevy
6. Irroita tulostuspää X-vaunusta
7. Irroita purkulevy
8. Irroita välilevy
9. Kytke liittimet irti purkulevystä
10. Irroita pedin tasaussensori
11. Irroita 4010 suuttimen tuuletin
12. Irroita suutin jäähdytyssiilistä
13. Irroita lämpöelementti sekä termistori lämpölohkosta.



Poista filamentti. Anna suuttimenpään jäähtyä.









Sammuta tulostin.







Irroita litteän kaapelin lukko











Irroita litteä kaapeli







Irroita piirilevyn suoja







Jos sinulla on irrallinen LED-siru, joka voidaan poistaa, poista se.



Irroita tulostuspää X-telakasta









Irroita tulostuspää X-telakasta









Irroita tulostuspää X-telakasta







Irroita piirilevy









Irroita piirilevy









Irroita välilevy









Irroita liittimet piirilevystä







Irroita liittimet piirilevystä







Irroita liittimet piirilevystä







Irroita liittimet piirilevystä











Irroita liittimet piirilevystä









Irroita Z-sensori











Irroita 4010 tuuletin







Irroita suuttimenpää jäähdytyssiilistä









Irroita suuttimenpää jäähdytyssiilistä







Irroita termistori lämpölohkosta









Irroita termistori lämpölohkosta









Irroita lämpöelementti lämpölohkosta









Irroita lämpöelementti lämpölohkosta



Ole erittäin varovainen, älä vedä johtohja sillä ne voivat katketa helposti

---

Mitä tarvitset ja mitä et tarvitse

Ei vaadittu: piirilevyn välilevy; silikonisukka, suuttimenpää; 4020 tuuletin; suutin; askelmoottori; kiinnityslevy.

Vaadittu: Z-sensori, piirilevyn suojakotelo, piirilevy, 4010 tuuletin, lämpöelementti, termistori, askelmoottorin kaapeli



Askel 2/5: Suuttimen valmistus

Tarkista että sinulla on tarvittavat työkalut ja tarvikkeet tälle askeleelle.

Työkalut jotka tarvitset;

• Momenttiavain pulttien kiristämiseksi
• Ristipääruuvimeisseli
• 2,0 mm:n kuusiokoloavain

LGX lisäosat jotka tarvitset;

• 4x M3x18 mm tappi, jossa on 5mm kuusiokolo ja M3x4-kierre
• 1x M3x30mm matalan pään ruuveja

LGX Lisäosat artillerylle jotka tarvitset;

• 1x Alumiininen kiinnike



Askel 2.1 Asena LGX tapit















Askel 2.2 Erota LGX askelmoottorista















Askel 2.3 Asenna alumiininen kiinnityslevy















Askel 3/5: Päivityssetin asennus

Askel 3.0 Varmista että sinulla on kaikki tarvittavat tarvikkeet.

Tarvittavat työkalut;

• Momenttiavain jolla pidät lohkosta kiinni suuttimen kiristyksessä
• Momenttiavain jossa kiristysmomentti 1,5 Nm
• 2,0 mm:n kuusiokoloavain
• 2,5 mm:n kuusiokoloavain

Copperhead komponentit joita tarvitset + suuttimenkärki

• Lämpölohko
• Standardi lämpökatko
• Ruuvikiinnikkeinen jäähdytyssiili
• 0.4mm Bondtechin pinnoitettu messinkisuuttimenkärki





Askel 3.1 Irroita tarpeettomat tavarat jäähdytyssiilit

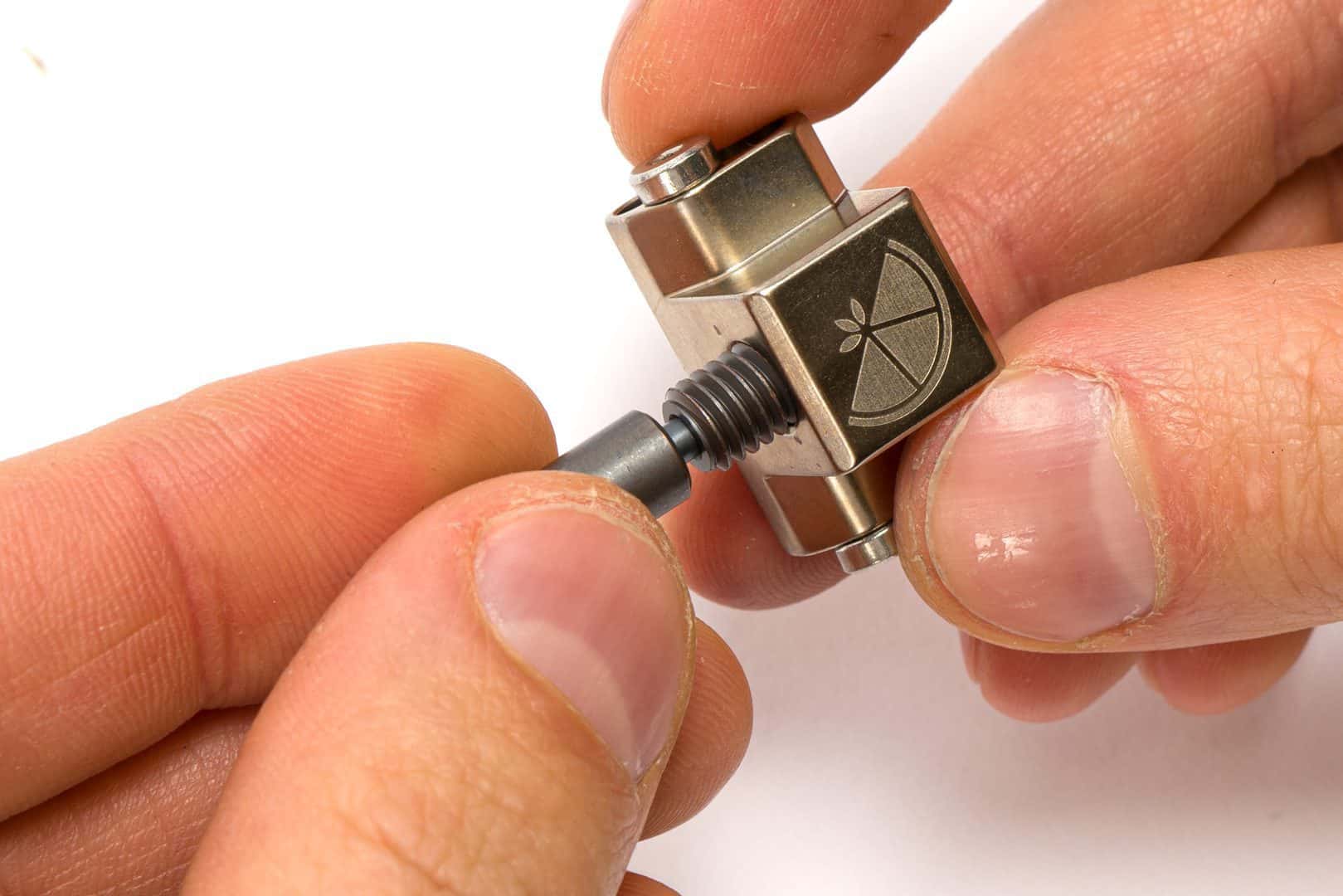

Askel 3.2 Asenna lämpökatko ja suuttimenkärki















Askel 3.3 Asenna jäähdytyssiili















Askel 3.4 Varmista että sinulla on kaikki tarvittavat työkalut sekä tavarat

Tarvittavat työkalut:

• Harrastusveitsi
• Momenttiavain, jolla voit rajoittaa kiristysmomentin 1,5 Nm:iin
• 2,5 mm:n kuusiokoloavain

Copperheadin komponentit, joita sinulla tulisi olla:

• Koottu Copperhead ruuvikiinnitteinen suutin (suuttimenkärjellä)
• 2x M2.5x6mm ruuvit

LGX-komponentit, joita sinulla tulisi olla:

• 1x liitäntäpistoke

Muut komponentit, joita sinun tulisi olla:

• PTFE-putki

Askel 3.5 Kiinnitä suutin liitäntäpistokkeeseen















Askel 3.6 Asenna PTFE-putki















Askel 3.7 Asenna suutin LGX:n















Askel 3.8 Asenna lämpöelementti ja termistori

Alla olevissa kuvissa käytetään Mosquito suutinta näyttämään, miten se tehdään, mutta prosessi Copperheadilla on täsmälleen sama.



























Askel 4/5: Päivityssetin asennus Artilleryyn

Askel 4.1 varmista että sinulla on seuraavat osat

Työkalut:

• 2.0 kuusikoloavain
• 2.5 kuusiokoloavain

Tarvikkeet:

• Kiinnitystarvikkeet
• Tuulettimen kiinnike
• Tuulettimen suojus
• 5015 tuuletin



Askel 4.2 Tuulettimen kiinnikkeen kokoonpano tuulettimen suojaan





























Askel 4.3 neliöruuvien asennus.















Askel 4.4 LGX:n kiinnitys

Huomioi merkinnät kiinnityskolojen vieressä:

• C = Copperhead
• M = Mosquito
• + = Magnum+

















Askel 4.5 Pedin tasaussensorin asennus















Askel 4.6 5015 radiaalituulettimen asennus





























Askel 4.7 askelmoottorin kaapelin muokkaus





























Askel 4.8 Mosquito tuulettimen asennus

















Kun Artilleryssäsi on GX ACE Magnum+, käytä vakio aksiaalituuletinta.















Askel 4.9 Piirilevyn liittäminen































Askel 4.10 Piirilevyn asennus





























Viimeistele mekaaninen asennus

Nämä ovat seuraavat vaiheet mekaanisen asennuksen loppuun saattamiseksi:

1. Kiinnitä LGX-tulostuspää X-kelkkaan 3x M3x6-matalapäisillä ruuveilla samaan asentoon kuin varastossa. Asenna kaikki 3 ruuvia ja kiristä se sen jälkeen, kun olet asettanut suuttimen pystysuoraan.
2. Jos tulostimessasi on irronnut LED-siru, nyt on aika laittaa se takaisin.
3. Asenna Breakout-piirilevyn kansi takaisin
4. Piilota ylimääräiset kaapelit kannen taakse
5. Aseta nauhakaapeli varovasti paikalleen
6. Jos käytät nauhakaapelin kiinnitintä, laita se takaisin paikalleen.



Askel 4.11 ALU kiinnikkeen kiinnitys X-vaunun alustaan















Askel 4.12 Irrotuslevyn suojan asentaminen

















Askel 4.13 Litteän kaapelin uudelleenliitos





























Askel 5/5: Tulostusta edeltävä tarkistus

Askel1. Valmistele 3D-tulostin käytettäväksi LGX setin kanssa

Malleille ilman pedintasaussensoria

Käynnistä tulostin askelmoottorit pois käytöstä kun teet seuraavat askeleet.

• Alenna peti 4:llä pedintasausmuttereilla / ruuveilla pedin alla ja laita ne niin alas kun on mahdollista. Älä pakota ruuveja/muttereita, alenna vain peti kunnes se on pohjassa.
• Sijoita tulostuspää tulostusalustan keskelle, ja käännä Z-ruuveja jotta suuttimenärki on juuri pedin yläpuolella, käytä 2.0mm kuusiokoloavainta vertailuksi
• Käytä 2.0mm kuusiokoloavainta ja irroita Z-rajakytkimen sensorin ruuvit
• Käytä M3x10 ruuveja ja M3 T-muttereita jotka tulevat setin mukana ja asenna ne sensoriin
• Asenna sensori kehykseen ja aseta se asentoon, jossa sensori hädin tuskin laukeaa (syttyy punaisella ledillä tai kosketa käytetystä sensorista riippuen) mahdollisimman alas X-kehyksestä. Kiinnitä sensori, kun löydät oikean paikan, voi olla hyvä kiristää löysästi, säätää ylös tai alas, kunnes löydät oikean paikan. Kiristä, mutta älä liian kovaa, kun se on oikeassa paikassa
  • Jos sensori ei kiinnity runkoon T-mutterilla, irrota ruuvia hieman ja kiristä se sitten uudelleen.

Pedin tasaus:

• Suorita pedintasaus. Tulostimen valikossa, mene TOOLS->LEVEL
• LEVEL valikossa  paina FIRST. Kun tulostin on siirtynyt ensimmäiseen kohtaan, käytä paperia ja liikuta sitä sivulta sivulle kun nostat petiä. Kun tunnet pientä vastusta paperilla olet oikealla korkeudella.
• Tee sama kaikille 4:lle kulmalle, toista ainakin yhden kerran.
  • Tulostimessa, jossa ei ole alustan tasoitussensoria, peti ei voi nousta tarpeeksi korkealle tasoittaaksesi petiä, laske peti uudelleen pohjaan, laske sitten Z-rajakytkintä 1-2 mm ja kokeile Bed Leveling Sequence -toimintoa uudelleen.

Askelmoottorin virran säätö

• Käytä yleismittaria ja aseta yleismittari lukemaan DC-jännitettä
• Käännä emolevyn suuttimen askelmoottorin ajurin potentiometriä vastapäivään 1/4 kierrosta, varo, ettet kosketa muita komponentteja.
• Mittaa negatiivinen tulo (musta pää) emolevyn negatiivisesta tulosta ja potentiometri positiivisena päänä (punainen);
• Saatat joutua alentamaan yleismittarityökalun herkkyyttä oikean lukeman saamiseksi, se tulee asettaa arvoon 0,5-0,6 V, säädä potentiometriä tarvittaessa.

Askel2. Viipalointiohjelmiston asetukset ja e-steps arvo

Lisää G-koodin alkuun:

• Avaa viipalointiohjelmisto
• Valitse Artillery 3D-tulostimesi joka on päivitetty LGX:llä.
• Avaa laitteen asetukset
• Muokkaa G-koodin alkua
• Lisää seuraavat komennot koodin alkuun;
  • M92 E400; sets e-steps value for LGX extruder
  • M500; save settings to EEPROM

Viipalointiohjelmiston asetukset

• Muokkaa takaisinvedon nopeutta olemaan 25-40mm/s välillä
• Muokkaa takaisinvedon etäisyyttä olemaan sama kun suuttimenkärjen läpimitta esim. 0.4mm kun käytät 0.4mm suuttimenkärkeä

Silikonisukka

Tällä Bondtech LGX-sarjalla saat 5015 tuulettimen. Se on paljon vahvempi kuin vakio. Suuttimenpäässä on suositeltavaa käyttää silikonisukkaa.

Jos osan jäähdytyspuhallin jäähdyttää kuumaa lohkoa liikaa, suuttimenpäällä ei ehkä ole tehoa ylläpitää lämpötilaa. Jos sinulla ei ole silikonisukkaa, voit myös alentaa jäähdytysprosenttia viipalointiohjelmiston profiiliesi asetuksissa.
