Kuvaus
LGX ACE Magnum+ Sidewinderille / Geniukselle
Päivitä Artillerysi tärkeimmät komponentit – suutin ja suuttimenpää – Bondtechin luotettavuudella ja Slice Engineeringin lämpösuorituskyvyllä.
Tämä on 1.75mm filamentin suoravetosuutinkokoonpano käytettäväksi seuraavissa tulostimissa;
- Artillery Sidewinder X1
- Artillery Sidewinder X2
- Artillery Genius
Tämä päivityssetti sisältää LGX suuttimen, LGX ACE Magnum+ suuttimenpään ja mukautetun alumiinikiinnikkeen jäykkyyden lisäämiseksi.
Bondtech suosittelee tätä sarjaa teollisuus-/valmistuskäyttäjille korkean tai erittäin intensiteetin käyttöön sekä korkeasta erittäin korkeaan sulavirtaustarpeeseen.
Bondtech LGX ACE Magnum+ on Slice:n Magnum+ -ilmanjäähdytteisestä Slice:n Magnum+ -mallista johdettu lyhyen filamenttipolun suuttimenpää-malli, jossa on alumiininen monoliittinen kylmälohko ja jäähdytyselementti sekä bi-metallitekniikka, joka sisältää markkinoiden lämpötehokkaimman lämpökatkon (85 %!), joka mahdollistaa kylmät, yhdellä kädellä tapahtuvat suuttimenkärjen vaihdot ja paremman suorituskyvyn puolijoustavilla, joustavilla ja pehmeillä materiaaleilla.

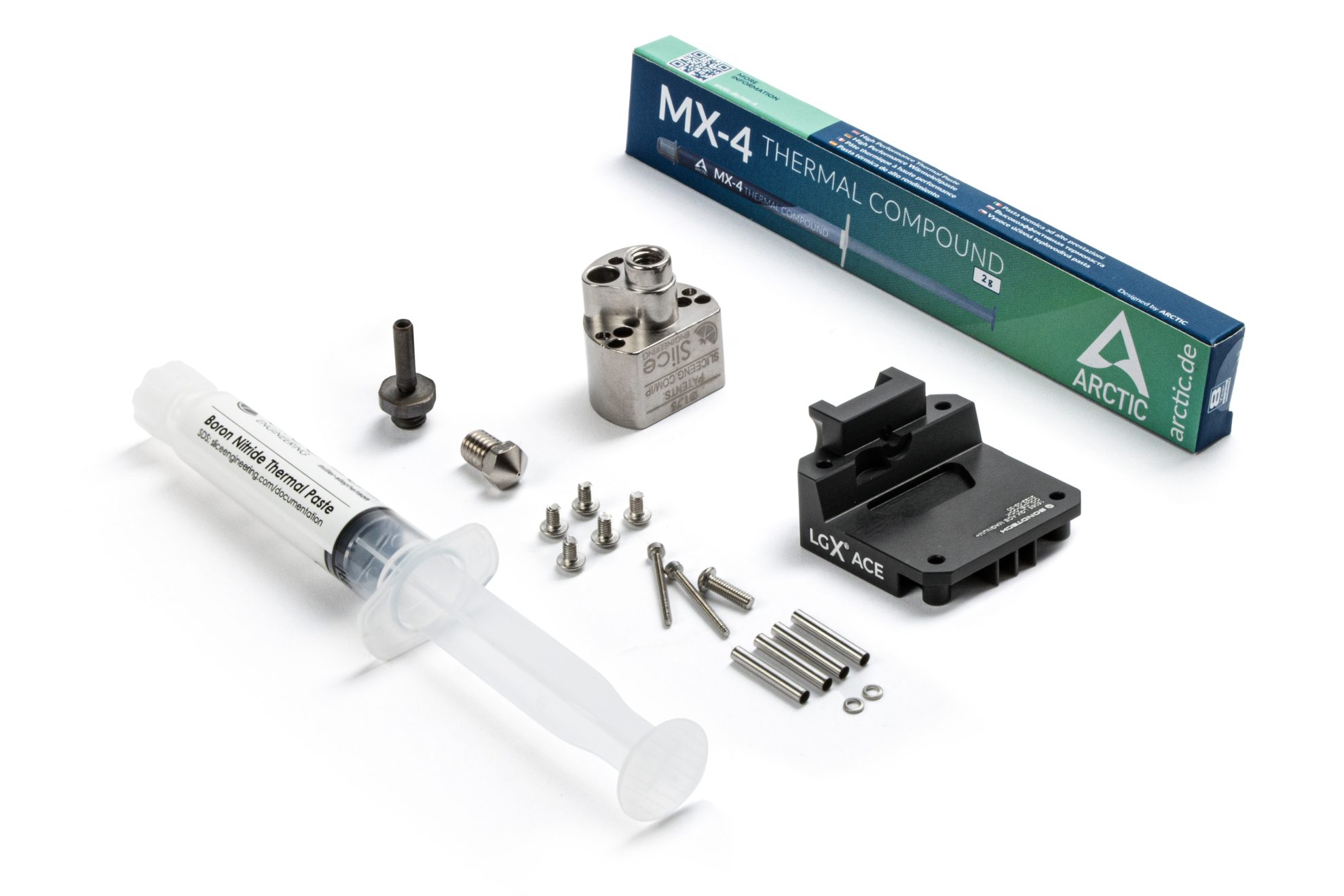

LGX ACE Magnum+ Sidewinderille / Geniukselle setti sisältää;

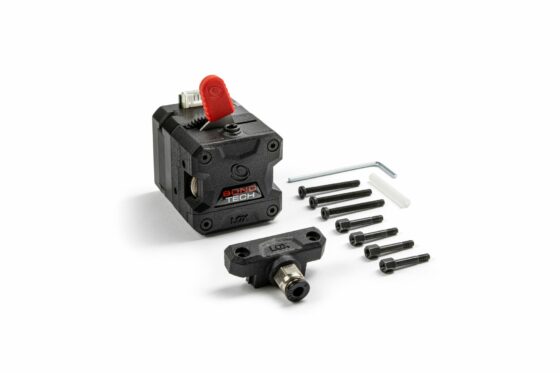

- 1x LGX Large Gears eXtruder
- 1x LGX lisäosat Sidewinderille ja Geniukselle
- 1x Bondtech / Slice LGX ACE Magnum+ suuttimenpää
Suoravetopäivitys
LGX pohjainen päivityssetti on helposti asennettava vaihto-osa vakio suoravetosuuttimeen.
Johtava pitovoima
LGX on Bondtechin suutin jolla on korkein ote filamentista sen uusien suurien vetopyörien ansiosta jossa on enemmän hampaita filamentin vetoon.
Nauti Bondtechin kehittyneestä suoravetoteknologiasta
Aloita uuden korkealuokkaisen suuttimen käyttö, siinä on uusi Dual Drive Technology joka pohjautuu suurempiin ajopyöriin, vain yksi 7:stä uudesta ominaisuudesta minkä Bondtech on toteuttanut suuttimessaan.
7 uutta ominaisuutta Bondtech eXtruderissa:
- Suuremmat ajopyörät, parempaa filamentin vetoa varten
- Filamentin esijännitysvipu toistuvia tuloksia varten
- Monitoimiliitäntä työkalun tai sovelluksen nopeampaa vaihtoa varten
- Ajopyörien huoltoikkuna, helpompaa puhdistusta varten
- Tiivis, kevyt ja symmetrinen muotoilu, kasvavaa suoritusta sekä yhtensopivuutta varten
- Useita asennusreikäkuvioita helppoa ja joustavaa asennusta varten
- Pieni askel vihreämpään tulevaisuuteen, rakennetut laatikot ilman valkaisua ja pinnoitusta
Voit lukea lisää uusista ominaisuuksista täältä (englanniksi).
3D-tulostettu kotelo käyttäen PA12:ta
Kotelon osat ovat tulostettu ammattimaisesti nailonista maksimaalisen lujuuden ja tarkkuuden sekä korkeamman lämpötilan kestävyyden varmistamiseksi.
LGX ACE Magnum+ Sidewinderille / Geniukselle tekniset tiedot
LGX suutin
- e-askel arvo : 400 käytäen 16 mikroaskelta; 800 käyttäen 32 mikroaskelta.
- Ajopyörät : Kovetettu teräs
- Materiaalien yhteensopivuus: Hankaava; Jäykkä; Puolijoustava; Joustava; ja pehmeä
- Kiinnitysreiät: M3
- Kiinnityskuviot: Alhaalla edessä (2 pistettä); vasen(2 pistettä), oikea (2 pistettä), edessä (4 pistettä), takana (4 pistettä)
- Reiät LGX:n molemmilla puolilla: 5 mm syvyys
- Reiät LGX:n pohjassa : 12 mm syvyys
- Suuttimen ruuvien maksimi vääntömomentti on 0.3 Nm
Levyn käyttäminen suuttimen ja askelmoottorin välissä
- Maksimi paksuus: 2.6 mm
- Optimaalinen paksuus : 0.3 ja 2.3 mm välillä
Optimaalinen paksuus mahdollistaa moottorin hammaspyörän ja kaksoispäähammaspyörän välisen täyden hammastuksen.
Klipperin käyttäjille
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mmrotation_distance = 200 * 16 / 400
rotation_distance = 8Edellä esitetyssä laskelmassa oletetaan seuraavat parametrit:
- askelmoottori on 1,8 asteen moottori, joten 200 täyttä askelta per kierros
- mikroaskeleet ovat asetettu 16:sta
- LGX:n suositeltu e-askelarvo on 400
Vaikka suosittelemme käyttämään rotation_distance-arvoa gear_ratio-arvon sijasta, ilmoitamme, että LGX:n välityssuhde on 44:14, 37:17.
- Voit käyttää LGX:ää suoraan alla lueteltuihin suuttimenpäihin liitettynä,
PTFE-putken pituuden on oltava:- Vanha Mosquito/Mosquito Magnum : 10 mm
- Uusi Mosquito/Mosquito Magnum : 11 mm
- Copperhead ruuvikiinnike: 30 mm
- PTFE-putki on leikattava suoraksi molemmista päistä.
- Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.
- takaisinvetonopeus: 35 mm/s
- takaisinvedon etäisyys (bowden) : ~5 mm (0.4 + putken pituus[mm] x 0.015)
- takaisinvedon etäisyys (suoraveto) jäykille materiaaleille: 0.4 mm
- takaisinvedon etäisyys (suoraveto) pehmeille materiaaleille: 3 mm
- Max ympäristön käyttölämpötila: 70°C
- Max askelmoottorin käyntilämpötila (Käyttäen LGX:ää) : 80℃
- Suositeltu askelmoottorin virta (Käyttäen LGX:ää) : 0.45 – 0.60 A
- LGX DD nettopaino: 218.6 g
- LGX B nettopaino: 224 g
- Pakkauksen mitat: 80x103x73 mm
- Pakkauksen paino: 269 g
- Lataa LGX:n tekniset piirustukset täältä(englanniksi).
Mukautettu askelmoottori Bondtech LGX:lle
- Vaatii kaapelin jossa PHR-6 liitin
- 2 vaihetta
- DC 3.1 V
- Maks. 0.7A / vaiheKäyttääksesi LGX:ää aja askelmoottori ~0.45A ja ~0.65A virroilla
Ole tarkkana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileänä kosketusta varten. Laske Vref:iä muuten - Luokan H moottori, nimellislämpötila enintään 180 °C
- Maksimi suositeltu ympäristökäyttölämpötila: 70°C
- Maksimilämpötila tässä ympäristölämpötilassa voi nousta jopa 130 °C:een itselämmityksen ansiosta.
- Lataa askelmoottorin tekninen tietolehti täältä.
Virran muuttaminen Vref:n avulla
Askelmoottoreihin syötettävää virtaa on hyvin vaikea lukea. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jännitteen vertailuarvo, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottorin ohjaimen virran ulostulon.
Eri 3D-tulostimien emolevyissä käytetään erilaisia askelmoottoriohjaimia. Jokaisella askelmoottoriohjaintyypillä on oma kaava, jolla lasketaan tarvittava Vref tietyn virran saamiseksi. Tässä on muutamia esimerkkejä:
- TMC askelmoottorit
Kaava näille ajureille on Vref = ( I * 2.5 ) / Imax
Jossa I on tavoitevirta-arvo mitattuna A:na; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa. - Pololu A4998.
Kaava näille ajureille on Vref = I * 8 * R
Jossa I on tavoitevirta-arvo mitattuna A:na; ja R on sense-resistorin arvo, joka riippuu siitä, mitä levyä käytät. Melzis käyttää 0,1. Creality Silent -levyt käyttävät 0,15
Asennusohjeet
LGX suuttimen asentaminen Sidewinder X2:n
Alla oleva ohje näyttää kuinka asennat LGX:n Artillery Sidewinder X2:n. Sama prosessi toimii Sidewinder X1:ssä ja Geniuksessa.
Koko Prosessi on jaettu 3 osaan.
1/4 Alkuperäisen suuttimen purku
Kuusiokoloavainta voi käyttää apuna lämpöelementin työntämisessä ulos.
Ole varovainen äläkä vedä johtoja, koska ne voivat helposti katketa.
Askel1/5: Tulostimen purkaminen
Käytä listaa sekä videota ylhäällä apunasi tulostimen purkamisessa. Prosessi on hyvin samanlainen X1:n ja/tai Geniuksen purkamisessa.
- Pura filamentti pois suuttimesta ja anna sen jäähtyä
- Sammuta tulostin
- Irroita litteä kaapeli
- Irroita purkulevy
- Irroita LED-piirilevy
- Irroita tulostuspää X-vaunusta
- Irroita purkulevy
- Irroita välilevy
- Kytke liittimet irti purkulevystä
- Irroita pedin tasaussensori
- Irroita 4010 suuttimen tuuletin
- Irroita suutin jäähdytyssiilistä
- Irroita läpöelementti sekä termistori lämpölohkosta
Poista filamentti. Anna suuttimenpään jäähtyä.
Sammuta tulostin.
Irroita litteän kaapelin lukko
Irroita litteä kaapeli
Irroita piirilevyn suoja
Jos sinulla on irrallinen LED-siru, joka voidaan poistaa, poista se.
Irroita tulostuspää X-telakasta
Irroita tulostuspää X-telakasta
Irroita tulostuspää X-telakasta
Irroita piirilevy
Irroita piirilevy
Irroita välilevy
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita liittimet piirilevystä
Irroita Z-sensori
Irroita 4010 tuuletin
Irroita suuttimenpää jäähdytyssiilistä
Irroita suuttimenpää jäähdytyssiilistä
Irroita termistori lämpölohkosta
Irroita termistori lämpölohkosta
Irroita lämpöelementti lämpölohkosta
Irroita lämpöelementti lämpölohkosta
Ole erittäin varovainen, älä vedä johtohja sillä ne voivat katketa helposti
Mitä tarvitset ja mitä et tarvitse
Ei vaadittu: piirilevyn välilevy, silikonisukka, suuttimenpää, 4020 tuuletin, suutin, askelmoottori, kiinnityslevy
Vaadittu: Z-sensori, piirilevyn suojakotelo, piirilevy, 4010 tuuletin, lämpöelementti, termistori, askelmoottorin kaapeli
Askel 2/5: Suuttimen valmistus
Tarkista että sinulla on tarvittavat työkalut ja tarvikkeet tälle askeleelle.
Työkalut jotka tarvitset;
- Momenttiavain pulttien kiristämiseksi
- Ristipääruuvimeisseli
- 2,0 mm:n kuusiokoloavain
LGX lisäosat jotka tarvitset;
- 4x M3x18 mm tappi, jossa on 5mm kuusiokolo ja M3x4-kierre
- 1x M3x30mm matalan pään ruuveja
LGX Lisäosat artillerylle jotka tarvitset;
- 1x Alumiininen kiinnike
Askel 2.1 Asena LGX tapit
Askel 2.2 Erota LGX askelmoottorista
Askel 2.3 Asenna alumiininen kiinnityslevy
Askel 3/5: Päivityssetin asennus
Askel 3.0 Varmista, että sinulla on kaikki tarvittavat työkalut ja tarvikkeet.
Tarvittavat työkalut:
- Momenttiavain jolla kiristät lämpökatkon lämpölohkoon;
- Momenttiavain, jolla kiristysmomentti rajoitetaan 1,5 Nm:iin;
- 2,5 mm:n kuusiokoloavain.
Muut tarvitsemasi osat:
- Artillery vakio lämpöelementti;
- Artillery vakio termistori;
- LGX ACE Magnum+ -osat;
- MX-4 lämpöyhdiste
- Boorinitridilämpötahna
Lämmitin ja termistori on asennettava ennen suuttimen kokoamista ACE-jäähdytyselementtiin.
Asenna lämpölohko niin, että logo osoittaa LGX:n etupuolelle.

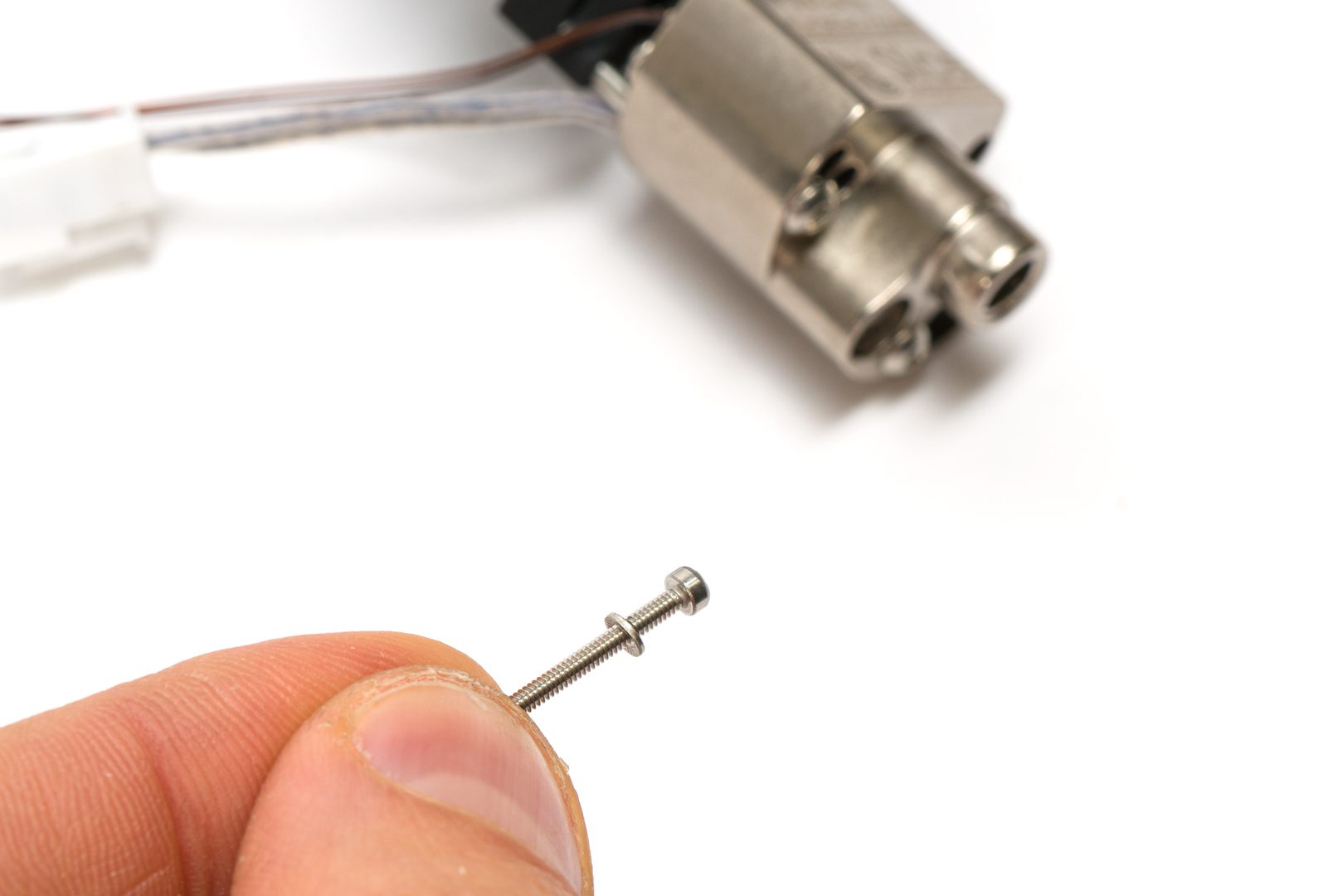

Askel 3.1 Syötä lämpöelementti ja termistori
Paremman tuloksen saamiseksi, pinnoita lämpöelementin ja termistorin ulompi pinta.
Askel 3.2 asenna lämpökatko
Älä kiristä liikaa!

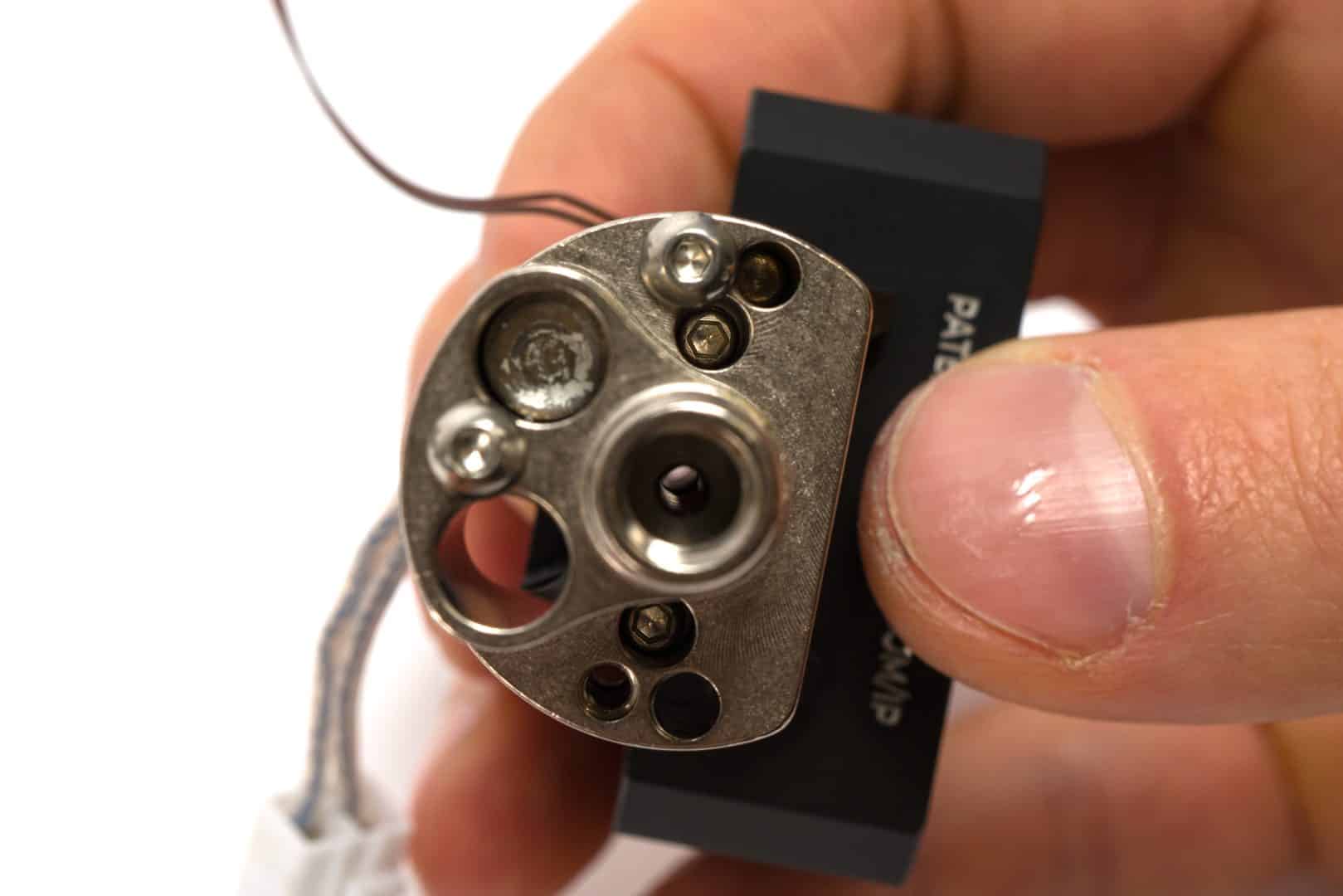

Askel3.3 asenna Mosquito etäisyysputket

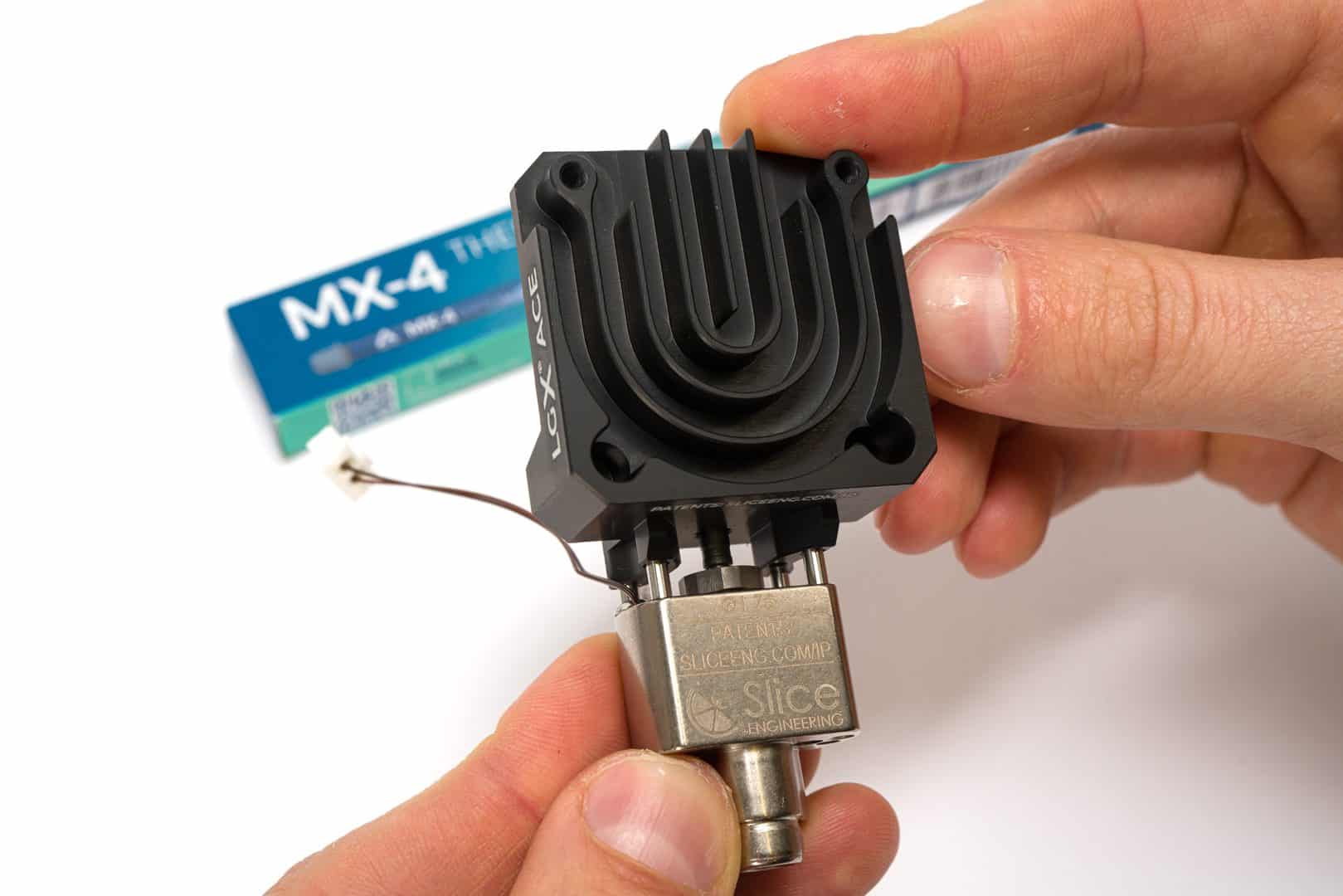

Askel 3.4 asenna ACE jäähdytyssiili
Älä taivuta niitä!

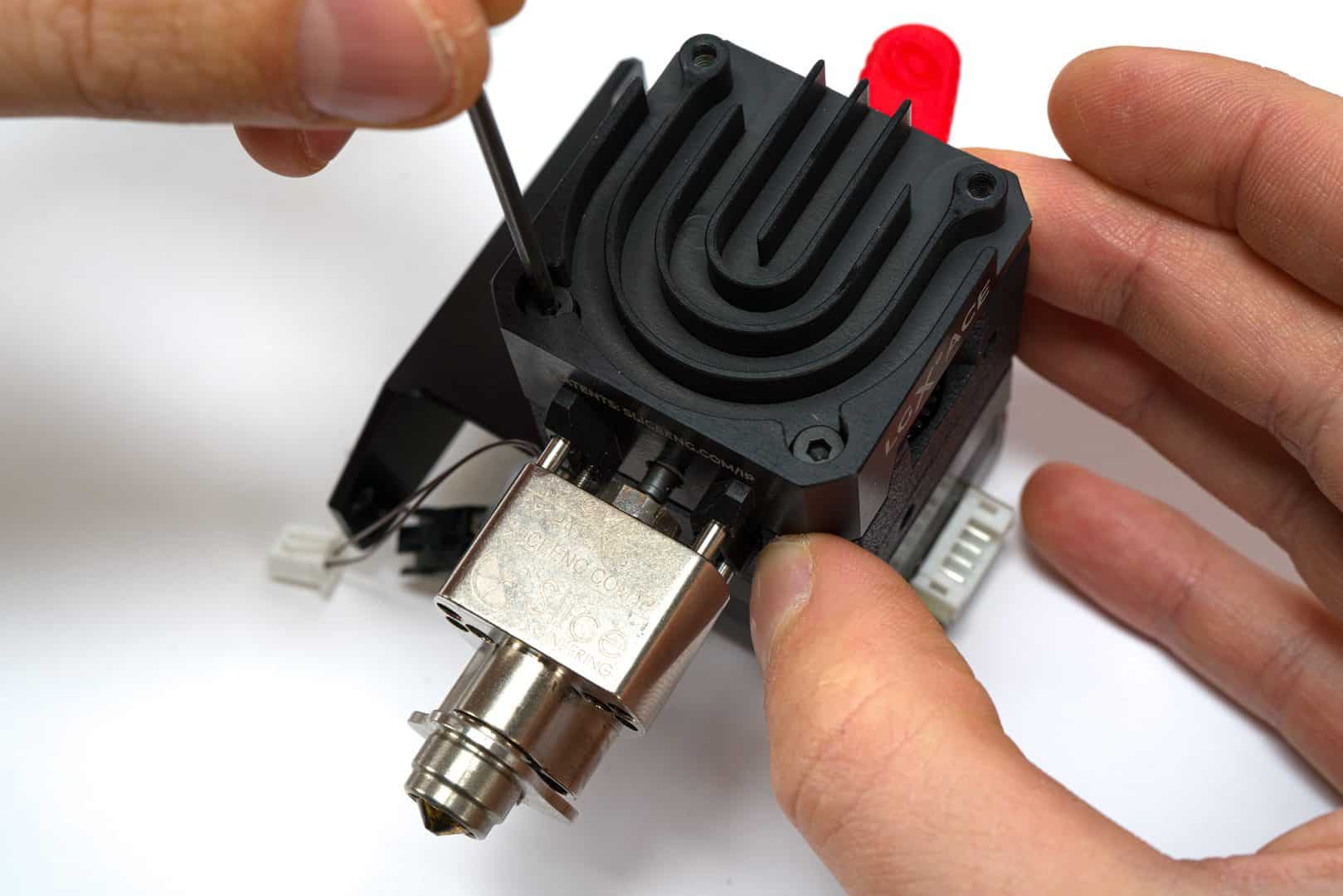

Askel 3.5 kiristä lämpölohko jäähdytyssiiliin

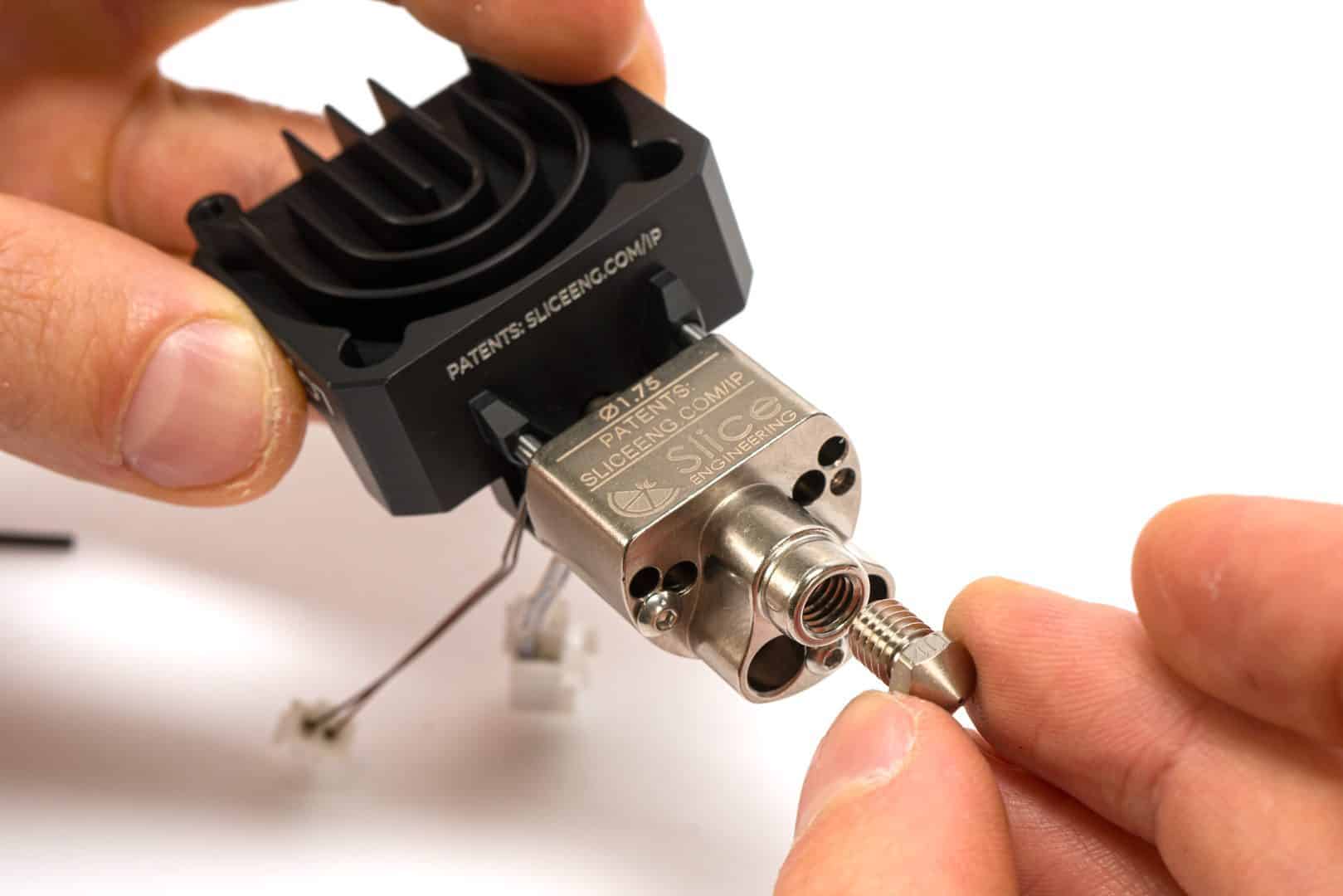

Askel 3.6 kylmäkiristä suuttimenkärki

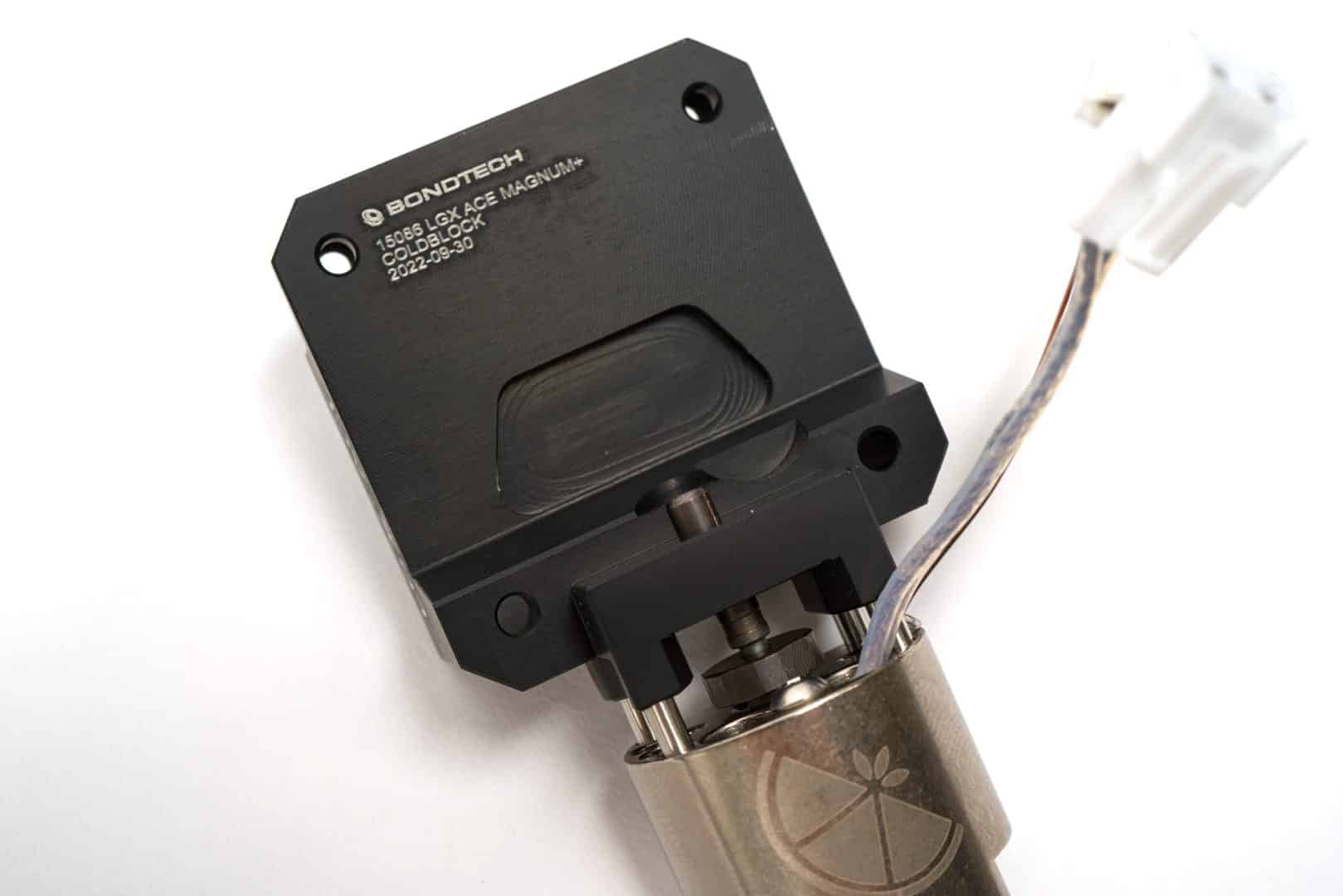

Askel 3.7 kiinnitä suuttimenpää LGX liitäntään
Askel 4/5: Päivityssetin asennus Artilleryyn
Askel 4.1 varmista että sinulla on seuraavat osat
Työkalut:
- 2.0 kuusikoloavain
- 2.5 kuusiokoloavain
Tarvikkeet:
- Kiinnitystarvikkeet
- Tuulettimen kiinnike
- Tuulettimen suojus
- 5015 tuuletin
Askel 4.2 Tuulettimen kiinnikkeen kokoonpano tuulettimen suojaan
Askel 4.3 neliöruuvien asennus.
Askel 4.4 LGX:n kiinnitys
Huomioi merkinnät kiinnityskolojen vieressä:
- C = Copperhead
- M = Mosquito
- + = Magnum+
Askel 4.5 Pedin tasaussensorin asennus
Askel 4.6 5015 radiaalituulettimen asennus
Askel 4.7 askelmoottorin kaapelin muokkaus
Askel 4.8 Mosquito tuulettimen asennus
Kun Artilleryssäsi on GX ACE Magnum+, käytä vakio aksiaalituuletinta.
Askel 4.9 Piirilevyn liittäminen
Askel 4.10 Piirilevyn asennus
Viimeistele mekaaninen asennus
Nämä ovat seuraavat vaiheet mekaanisen asennuksen loppuun saattamiseksi:
- Kiinnitä LGX-tulostuspää X-kelkkaan 3x M3x6-matalapäisillä ruuveilla samaan asentoon kuin varastossa. Asenna kaikki 3 ruuvia ja kiristä se sen jälkeen, kun olet asettanut suuttimen pystysuoraan.
- Jos tulostimessasi on irronnut LED-siru, nyt on aika laittaa se takaisin.
- Asenna Breakout-piirilevyn kansi takaisin
- Piilota ylimääräiset kaapelit kannen taakse
- Aseta nauhakaapeli varovasti paikalleen
- Jos käytät nauhakaapelin kiinnitintä, laita se takaisin paikalleen.
Askel 4.11 ALU kiinnikkeen kiinnitys X-vaunun alustaan
Askel 4.12 Irrotuslevyn suojan asentaminen
Askel 4.13 Litteän kaapelin uudelleenliitos
Askel 5/5: Tulostusta edeltävä tarkistus
Askel1. Valmistele 3D-tulostin käytettäväksi LGX setin kanssa
Malleille ilman pedintasaussensoria
Käynnistä tulostin askelmoottorit pois käytöstä kun teet seuraavat askeleet.
- Alenna peti 4:llä pedintasausmutterilla/ruuvilla ja laske peti niin alas kuin on mahdollista. Älä pakota ruuveja/muttereita, alenna vain peti kunnes se on pohjassa.
- Sijoita tulostuspää tulostusalustan keskelle, ja käännä Z-ruuveja jotta suuttimenkärki on juuri pedin yläpuolella, käytä 2.0mm kuusiokoloavainta vertailuksi
- Käytä 2.0mm kuusiokoloavainta ja irroita Z-rajakytkimen sensorin ruuvit
- Käytä M3x10 ruuveja ja M3 T-muttereita jotka tulevat setin mukana ja asenna ne sensoriin
- Asenna sensori kehykseen ja aseta se asentoon jossa sensori hädin tuskin laukeaa (syttyy punaisella ledillä tai koskettaa käytetystä sensorista riippuen) mahdollisimman alas X-kehyksestä. Kiinnitä sensori kun löydät oikean paikan, voi olla hyvä kiristää löysästi, säätää ylös tai alas, kunnes löydät oikean paikan. Kiristä mutta älä liian kovaa, kun se on oikeassa paikassa
- Jos sensori ei kiinnity runkoon T-muttereilla löysää ruuvia hieman ja kiristä se sitten uudelleen.
Pedin tasaus:
- Suorita pedin tasaus. Tulostimen valikossa, mene TOOLS -> LEVEL
- LEVEL valikossa paina FIRST. Kun tulostin on siirtynyt ensimmäiseen kohtaan, käytä paperia ja liikuta sitä sivulta sivulle kun nostat petiä. Kun tunnet pientä vastusta paperilla olet oikealla korkeudella.
- Tee sama kaikille 4:lle kulmalle, toista ainakin yhden kerran.
- Tulostimessa, jossa ei ole pedin tasoitussensoria, peti ei voi nousta tarpeeksi korkealle tasoittaaksesi petiä, laske peti uudelleen pohjaan, laske sitten Z-rajakytkintä 1-2mm ja kokeile Bed Leveling Sequence-toimintoa uudelleen.
Askelmoottorin virran säätö:
- Käytä yleismittaria ja aseta yleismittari lukemaan DC-jännitettä
- Käännä emolevyn suuttimen askelmoottorin ajurin potentiometriä vastapäivään 1/4 kierrosta, varo ettet kosketa muita komponentteja.
- Mittaa negatiivinen tulo (musta pää) emolevyn negatiivisesta tulosta ja potentiometri positiivisena päänä (punainen)
- Saatat joutua alentamaan yleismittarityökalun herkkyytä oikean lukeman saamiseksi, se tulee asettaa arvoon 0.5 – 0.6V, säädä potentiometriä tarvittaessa
Askel2. Viipalointiohjelmiston asetukset ja e-steps arvo
Lisää G-koodin alkuun:
- Avaa viipalointiohjelmisto
- Valitse Artillery 3D-tulostimesi joka on päivitetty LGX:llä
- Avaa laitteen asetukset
- Muokkaa G-koodin alkua
- Lisää seuraavat komennot koodin alkuun;
- M92 E400; sets e-steps value for LGX extruder
- M500; save settings to EEPROM
Viipalointiohjelmiston asetukset:
- Muokkaa takaisinvedon nopeutta olemaan 25-40mm/s välillä
- Muokkaa takaisinvedon etäisyyttä olemaan sama kun suuttimenkärjen läpimitta, esim. 0.4mm kun käytät 0.4mm suuttimenkärkeä
Silikonisukka
Tällä Bondtech LGX-sarjalla saat 5015 tuulettimen. Se on paljon vahvempi kuin vakio. Suuttimenpäässä on suositeltavaa käyttää silikonisukkaa.
Jos osan tuuletin jäähdyttää lämpölohkoa liikaa, suuttimenpäällä ei ole ehkä tehoa ylläpitää lämpötilaa. Jos sinulla ei ole silikonisukkaa, voit myös alentaa jäähdytysprosenttia viipalointiohjelmiston profiiliesi asetuksissa.
