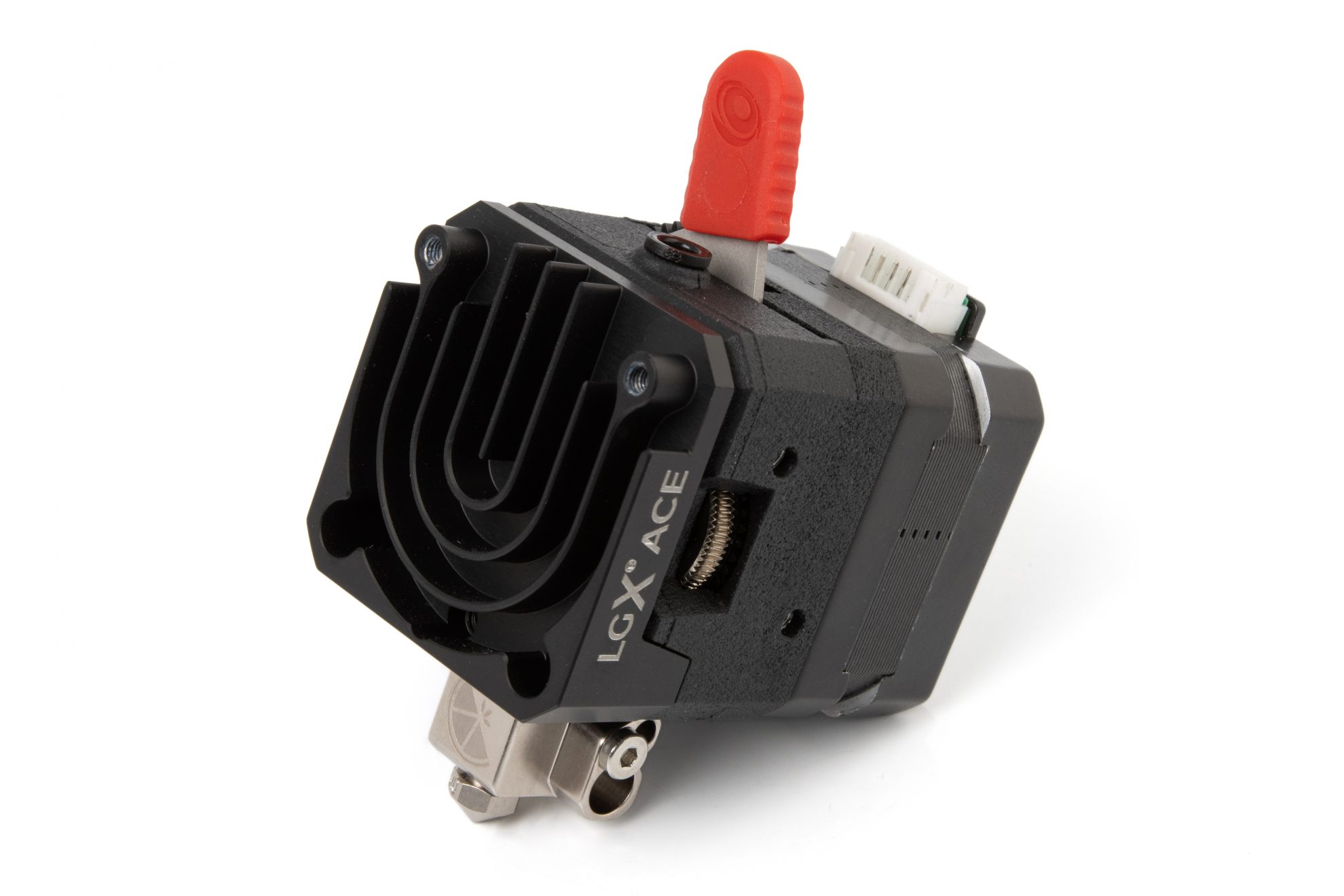

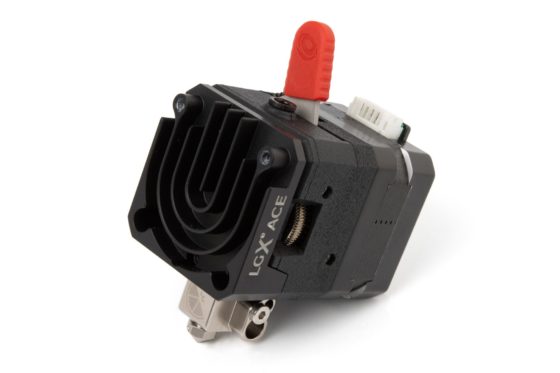

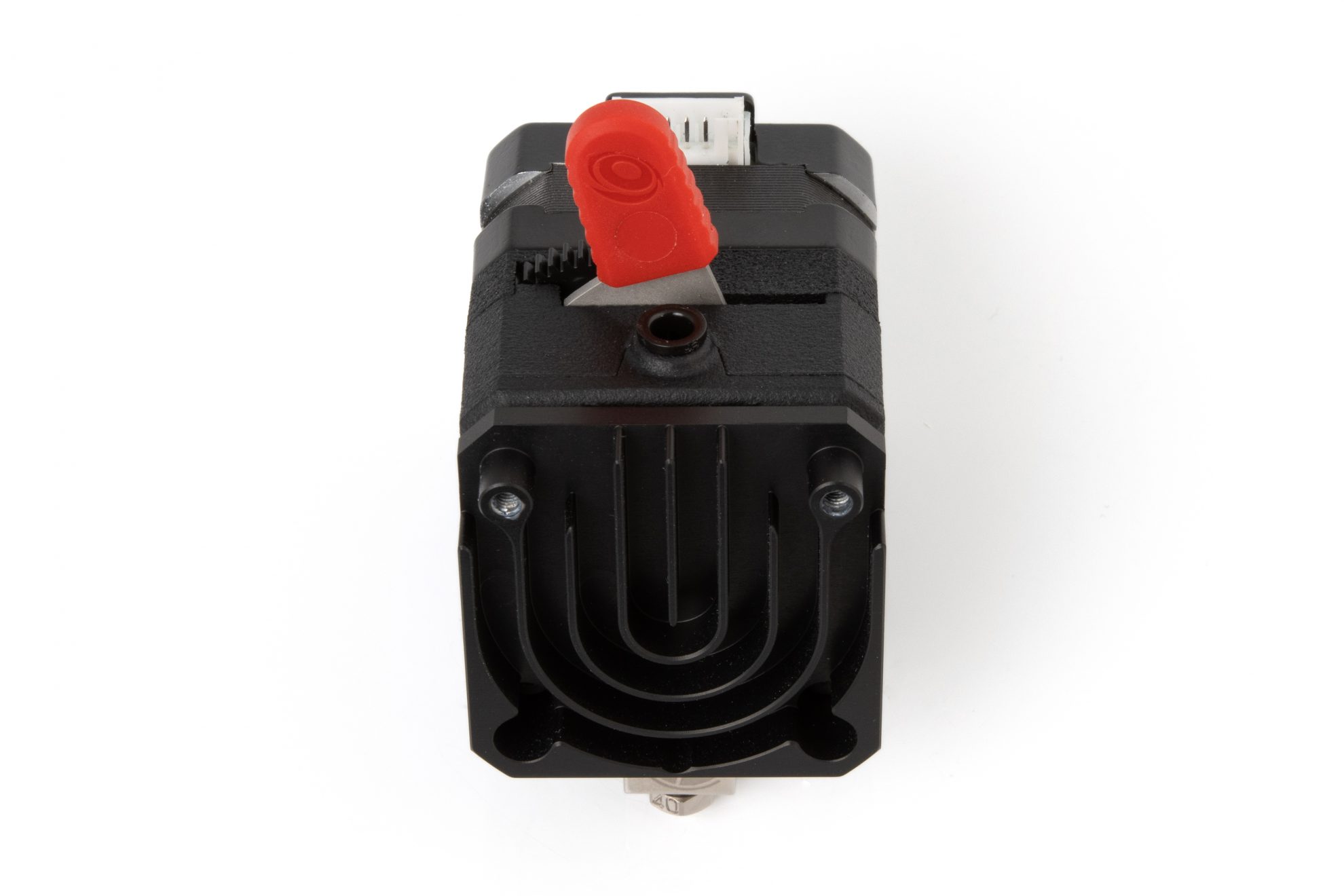

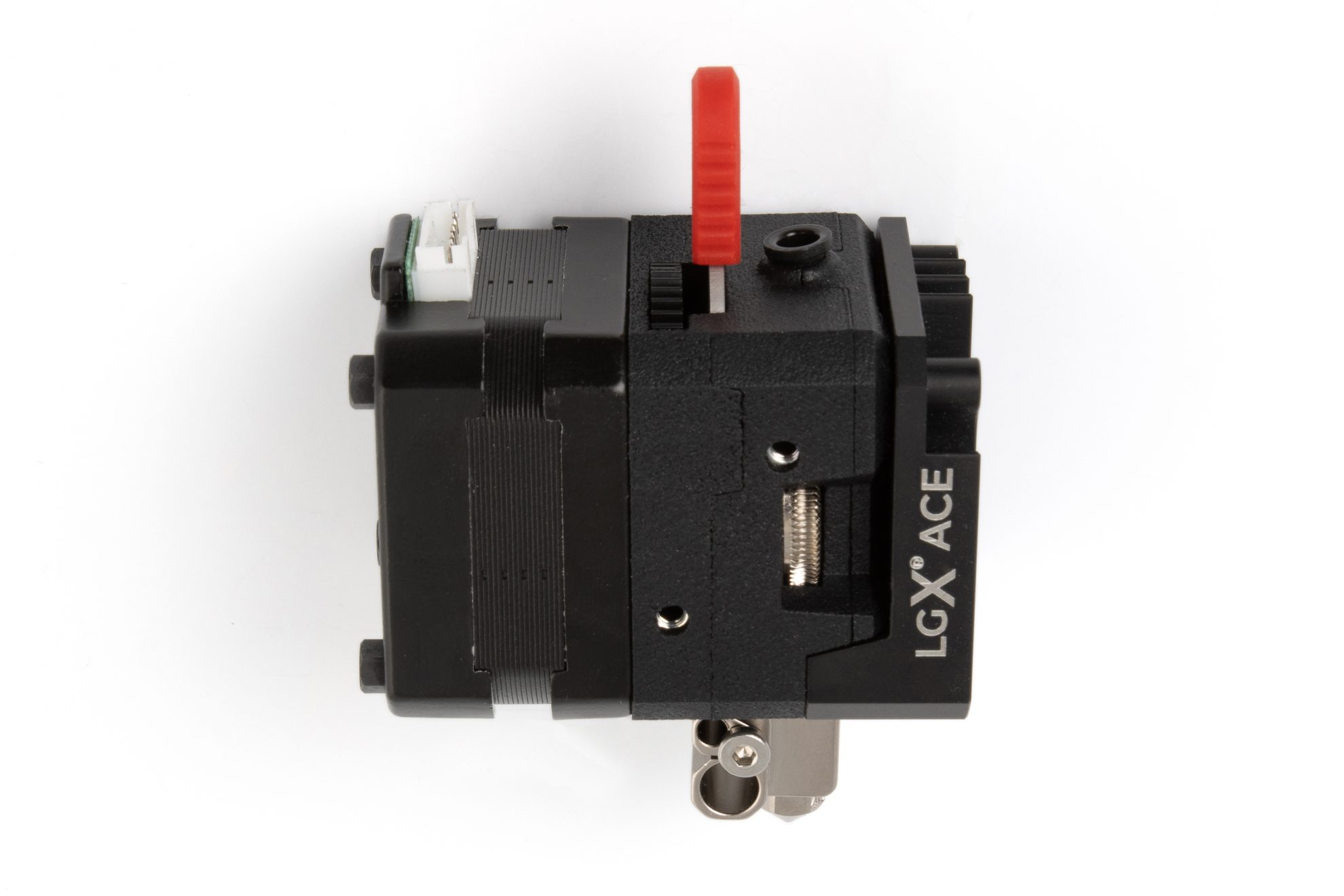

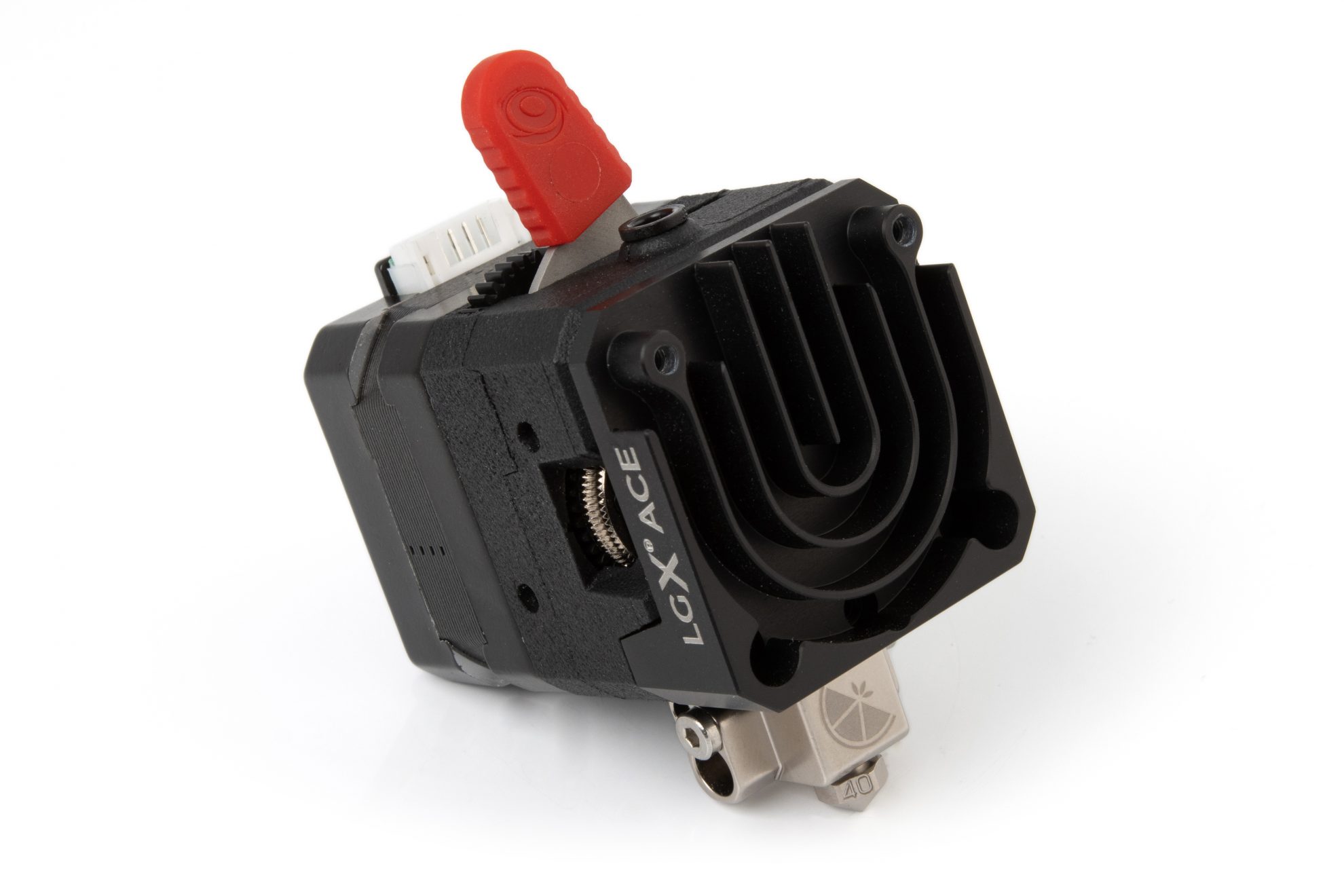

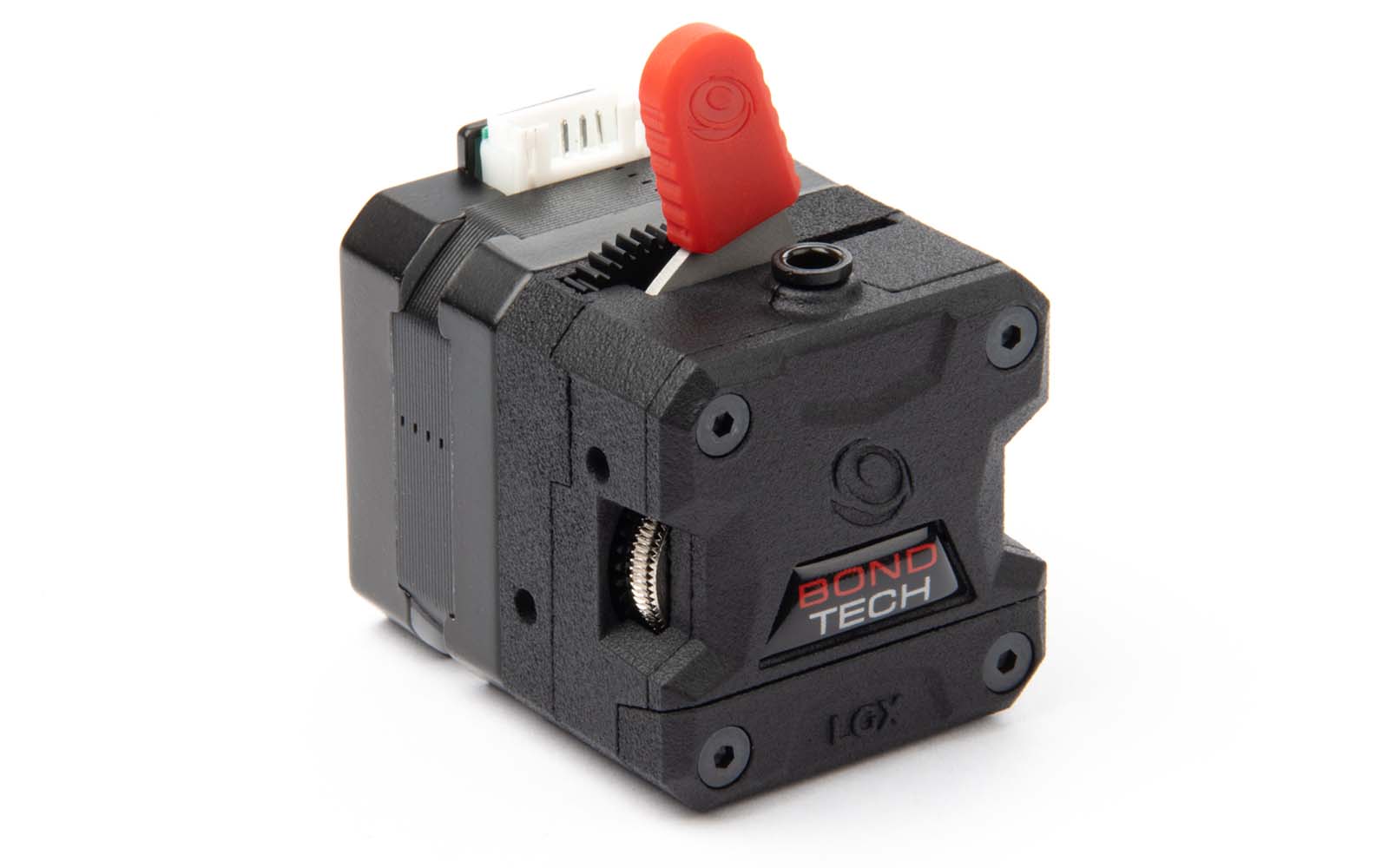

LGX Ace copperhead tulostuspää
Suunniteltu koville ja joustaville materiaaleille…
…ja kehitetylle jäähdytyskapasiteetille.
LGX Ace copperhead tulostuspää tärkeimmät edut:
- On helpompi jäähdyttää ja asentaa
- Hyväksyy korkeamman tilavuusvirtausnopeuden
- Tukee jäykkiä, joustavia sekä pehmeitä materiaaleja
- Tulosta joustavia ja pehmeitä materiaaleja nopeammin
- On pieni ja kevyt
Tämä LGX tulostuspää tukee ainoastaan 1.75mm filamenttia.
Ei lämpöelementtiä tai termistoria mukana.
Jokainen LGX ACE copperhead tulostuspää tulee seuraavien osien kanssa;
-
- LGX Large gears eXtruder
- 1x LGX musta anodisoitu monoliittinen jäähdytyslohko ja lämpösiili
- 1x Copperhead LGX lämpökatko
- 1x Copperhead lämpölohko
- 1x Bondtech M6x1x7.5 pinnoitettu messinkisuutin 0.4mm
- 1x Hopeaperustainen lämpötahna 0.5g
Bondtechiltä ja Slice Engineeringiltä
Tämä LGX ACE Copperhead on erityinen lyhyen filamenttipolun tulostinpää, Bondtechin ja Slice Engineeringin yhteistyössä kehittämä, ja se sisältää LGX eXtruderin.
Sen ominaisuuksiin kuuluu SE:n bimetallinen lämpökatkoteknologia ja kuparinen lämpölohko parenneltuun lämpösuoritukseen.
Tämä LGX-pohjainen tulostuspää on erinomainen tulostamaan KAIKKI yleisimmät materiaalit ja erityisesti pehmeät ja joustavat
Suunniteltu antamaan enemmän virtausta
LGX CHT -suuttimenkärkien lanseerausta edeltäneiden pitkien kuukausien syvätestauksen aikana Bondtech huomasi, että käytön jälkeisen filamenttireitin lyhentäminen lisää tilavuusvirtauskapasiteettia. LGX Shortcut Copperheadin tapaan LGX ACE Copperhead tarjoaa saman lisäyksen verrattuna koko Copperheadin suuttimeen.
Suunniteltu olemaan viileämpi

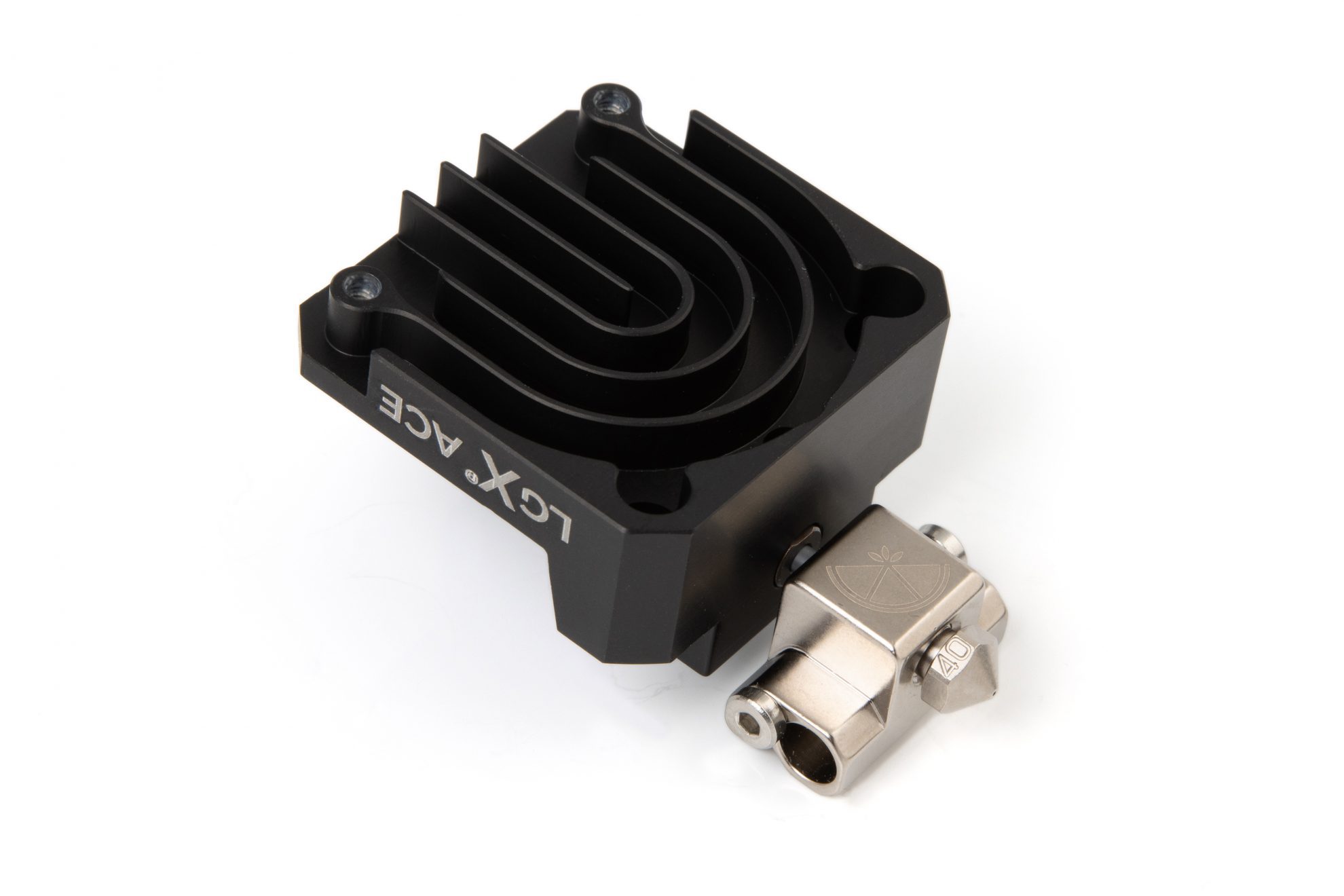

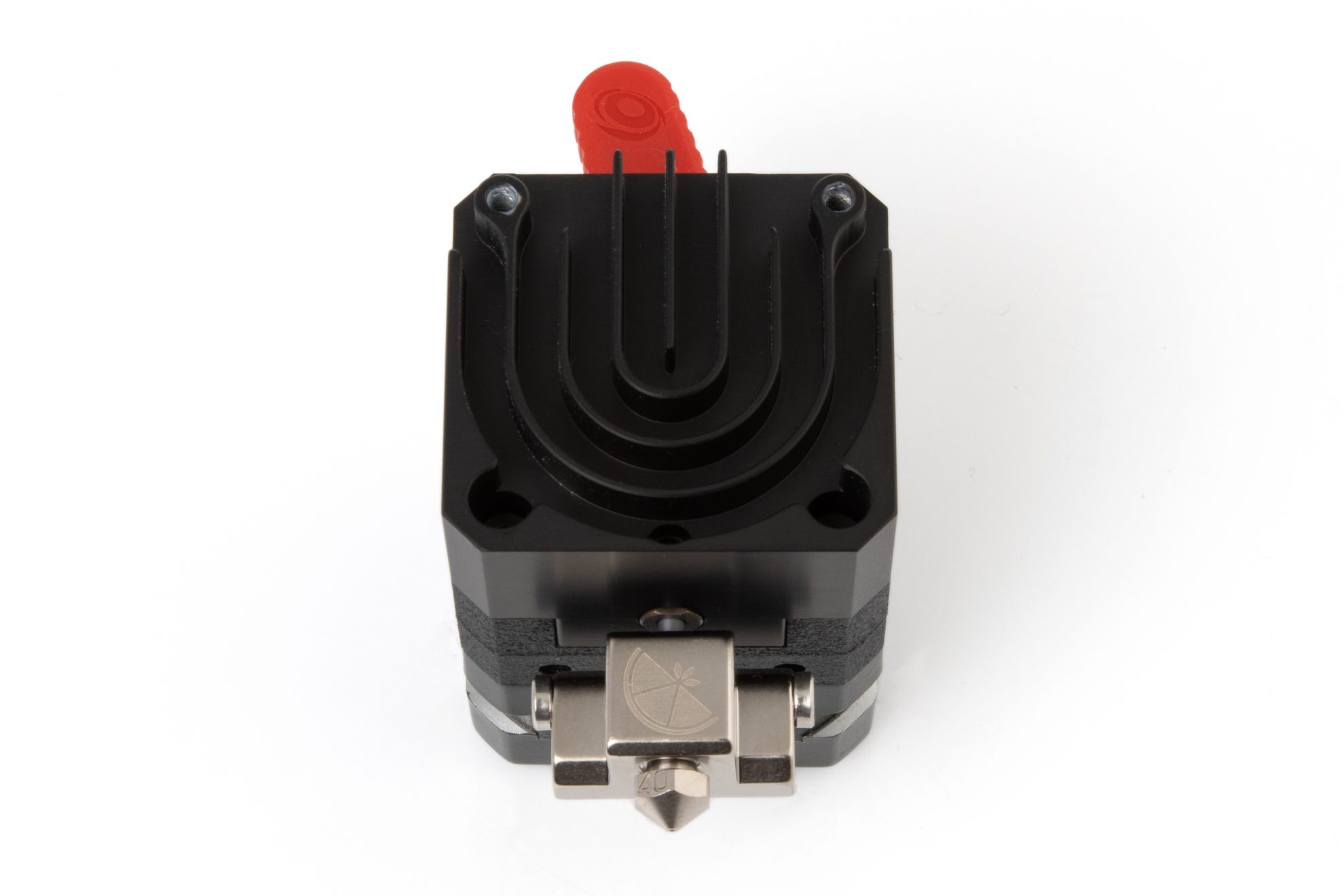

LGX ACE Copperhead tulostinpäässä on monoliittinen ilmajäähdytteinen kylmälohko ja jäähdytyselementti, jonka on suunnitellut ja valmistanut Bondtech, joka kytkeytyy LGX suuttimen kanssa liitäntäpistokkeella ja lepää suuttimen etuosassa. Jäähdytyslevyssä on reikäkuvio 40×40 tuulettimien kiinnitystä varten.
Testimme osoittavat, että 4010-tuuletin riittää jäähdyttämään kylmälohkon ja lämpökatkon kylmävyöhykkeen kylmälohkon ja jäähdytyselementin monoliittisen rakenteen vuoksi, mikä lisää lämmön siirtymistä ja haihtumista.
Yhteensopivuus hälytykset
LGX ACE Copperhead tulostinpää EI ole yhteensopiva seuraavien tuotteiden kanssa;
Yhteensopivat suuttimenkärjet
Lämpölohko joka tulee tämän tuotteen kanssa on yhteensopiva RepRap standardi suuttimenkärkien kanssa, alempana löydät listat yhteensopiville versioille.
- Bondtechiltä
- Slice Engineeringiltä
Tekniset ominaisuudet
LGX ACE COPPERHEAD TULOSTUSPÄÄ
- Jäähdytyslohko/Jäähdytyssiili materiaali: Anodisoitu alumiini;
- Copperhead LGX lämpökatko materiaalit: Teräsputki; Kuparirunko; W2S (Volframidisulfidi) pinnoite.
- Copperhead lämpölohko materiaalit: Kuparirunko, nikkelipinnoite
- Maksimi suuttimenkärjen käyttölämpötila: 450°C
- Suuttimen ruuvien suurin kiristysmomentti on 0.3 Nm
- Jäähdytyssiilin/kylmälohkon ruuvin suurin kiristysmomentti on 0.6 Nm
- LGX ACE Copperhead suuttimen nettopaino: 52g
- Pakkauksen koko: 80 x 103 x 73mm
- Pakkauksen paino: 92.5g
LGX Suutin
- e-steps arvo: 400 käyttäen 16 mikroaskelta; 800 käyttäen 32 mikrosaskelta
- Ajopyörät: kovetettu teräs;
- Materiaalien yhteensopivuus: hankaava; jäykkä; puolijoustava; joustava; ja pehmeä.
- Kiinnitysreiät: M3
- Asennuskuviot: alaosan etuosa (2 pistettä); vasen (2 pistettä), oikea (2 pistettä), edessä (4 pistettä), takana (4 pistettä)
- Reiät LGX:n sivussa: 5mm syvä
- Reiät LGX:n pohjassa: 12mm syvä
- Maksimi suuttimen ruuvien kiinnitysmomentti on 0.3Nm
Käytä levyä suuttimen ja askelmoottorin välissä
- Suurin paksuus: 2.6 mm
- Optimaalinen paksuus: 0.3 – 2.3 mm;
Optimaalinen paksuus mahdollistaa täysien hampaiden kytkeytymisen moottorin ja tuplarattaan välillä.
Klipperin käyttäjille
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 400
rotation_distance = 8
Yllä oleva laskelma käyttää seuraavia parametrejä:
- askelmoottori on 1,8 asteen moottori, joten 200 täydellistä askelta kierrosta kohden;
- mikroaskeleet on asetettu 16;
- LGX:lle suositeltu e-steps-arvo on 400.
- PTFE-putkien pituudet:
- Vanha Mosquito/Mosquito Magnum: 10 mm
- Uusi Mosquito/Mosquito Magnum: 11 mm
- Copperhead ruuvikiinnitys: 30 mm
- PTFE-putki tulee leikata suoraan molemmista päistä.
- Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.
- takaisinvetonopeus: 35 mm/s
- takaisinvetoetäisyys (bowden): ~5 mm (0,4 + putken pituus [mm] x 0,015)
- takaisinvetoetäisyys (suoraveto) jäykille materiaaleille: 0.4 mm
- takaisinvetoetäisyys (suoraveto) pehmeille materiaaleille: 3 mm
- Max ympäristön käyttölämpötila: 70°C
- Askelmoottorin maksimi käyttölämpötila: 85°C
- LGX DD nettopaino: 218.6 g
- LGX B nettopaino: 224 g
- Pakkauksen mitat: 80 x 103 x 73 mm
- Pakkauksen paino: 269 g
- Lataa LGX:n tekniset piirustukset tästä.
Mukautettu askelmoottori Bondtech LGX:lle
- PH-06AWJ liitin
- 2 vaihetta
- DC 5,5 V
- Max 1.0A/vaihe
Käyttääksesi LGX:ää, käytä askelmoottoria virran välillä ~0.45 – ~0.65 A:
Ole valppaana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileässä kosketusta varten. Alenna Vref:iä muuten.
- B-luokan moottori mitoitettu 130°C asti
- Maksimi suositeltu käyttöympäristo: 70°C
- Maksimilämpötila tässä ympäristön lämpötilassa voi nousta jopa 130°C itsekuumenemisen vuoksi.
- Lataa askelmoottorin tekninen tiedote tästä.
Kuinka muutat virran käyttäen Vref:iä
On erittäin vaikea lukea askelmoottoreille syötettyä virtaa. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jänniteohje, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottoriohjaimen nykyisen lähdön.
Erilaiset 3D-tulostimien emolevyt käyttävät erilaisia askelmoottoriohjaimia. Jokaisella askelmoottorin ohjaimilla on oma kaavansa, jolla lasketaan vaadittu Vref tietyn virran saamiseksi. Tässä on joitain esimerkkejä:
- TMC stepper ajurit.
Näiden ohjainten kaava on Vref = ( I * 2.5 ) / Imax
missä I on tavoitevirran arvo mitattuna A; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa.
- Pololu A4998.
Näiden ohjainten kaava on Vref = I * 8 * R
missä I on tavoitevirran arvo mitattuna A; ja R on Sense Resistor -arvo, joka riippuu käyttämästäsi emolevystä. Melzis käyttää 0.1, Creality Silent emolevy käyttää 0.15, …

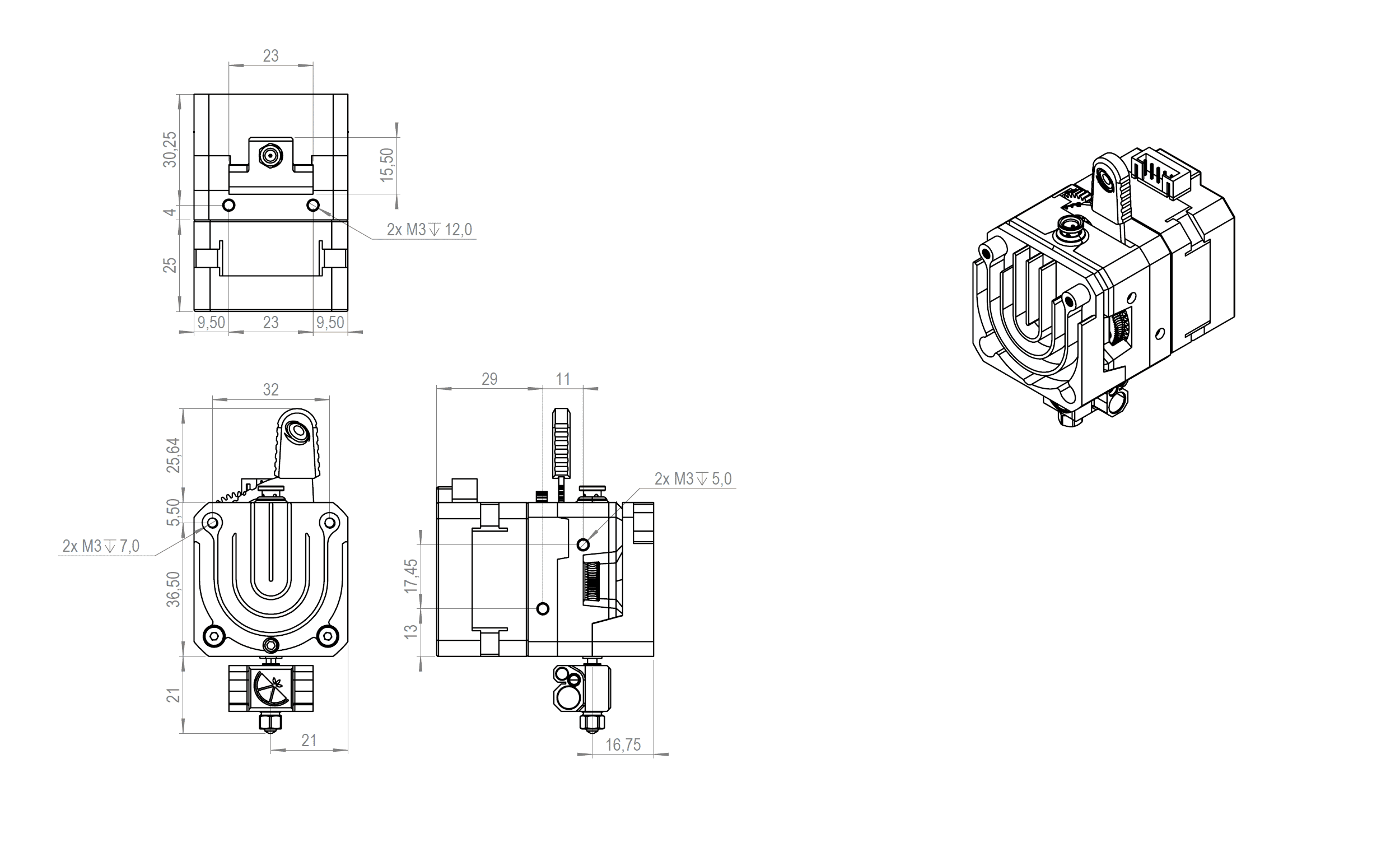

Tekniset piirrustukset
Lataa pakattu tekninen piirustus PDF-tiedosto.
Avaa tekninen piirrustus PDF-tiedosto.
