Kuvaus

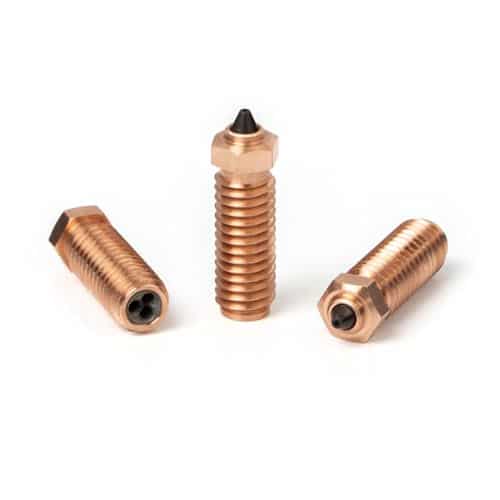

CHT BiMetal Vol pinnoitettu suutinkärki x4
Kupari- ja karkaistusta vanadiiniteräksestä valmistetut suuttimet korkean virtauksen sovelluksiin, joissa käytetään hankaavia materiaaleja.
Suuttimet toimitetaan nikkelipinnoitettuina (harmaa väri).
Lisää Volcano-tyylisen lämpölohkon maksimivirtausta.
Bondtech valmistaa nämä CHT BiMetal Vol pinnoitettu suutinkärki x4 itse, ja ne sopivat seuraaviin tulostimiin/lämpölohkoihin;
- E3D Volcano -lohkot
- Muut Volcano-tyyliset lohkot
- Artillery Sidewinder X1- ja X2-tykit
- Anycubic Vyper
- FLSUN Super Racer
- Artillery Genius Pro
- Anycubic Kobra ja Kobra Max.
- Lulzbot TAZ MOARstruder
- Muut yhteensopivat Volcanon kanssa
HUOM: Vältä Bondtech CHT-suuttimien kylmävaihtoa.
Kupari on pehmeä materiaali eikä kestä suuria mekaanisia ponnistuksia.
Ennen kuin irrotat tai kiristät Bondtech CHT -suuttimen, kuumenna se 280 °C:seen tai vähintään yli 250 °C:seen.
Käytä enintään 1,0 Nm:n vääntömomenttia. Suositeltava vääntömomentti on 0,5Nm
HUOM: Kuitupitoisten filamenttien kokorajoitus.
Hiili- tai lasikuitupitoisten hiomafilamenttien osalta käytä vain 0,6 mm, 0,8 mm ja 1,0 mm suutinkärkikokoa.
HUOM: Hiukkasilla täytettyjen filamenttien osalta
Metallin, puun, glitterin tai muiden hiukkaspitoisten filamenttien kanssa voit käyttää 0,40 mm:n suutinkärkikokoa.
Bondtech CHT BiMetal Vol pinnoitetun 4 suuttimen pakkaus ominaisuudet
- Kuparinen runko
- Karkaistut vanadiiniteräksiset insertit
- Nikkelipinnoite
- 4 kpl per pakkaus
- Koot: 1x 0.40mm, 1x 0.60mm, 1x 0.80mm, 1x 1.0mm.
- Optimoitu 1.75mm filamentille
- Yhteensopiva 2.85mm filamentin kanssa
- Vaatii 6mm jakoavaimen
Bondtech CHT BiMetal Vol -pinnoitetun suuttimenkärjen edut
- Hiilikuitu- ja lasikuitukomposiittimateriaalien kanssa työskentelyyn soveltuva hankauskestävä materiaali
- Suurempi sulatuskapasiteetti lisäämällä lämmitysseinämien pinta-alaa
- Virtausnopeuden kasvu 25-65 %
- Kilpailukykyinen hinta/suorituskyky
- Koneistettu erittäin tarkasti
- Kuparirunko ja karkaistusta vanadiiniteräksestä valmistetut insertit suuttimenkärjessä, jossa on nikkelipinnoitettu pinta
- Noudattaa suutinstandardia:
- Volcano (M6 x 1 x 14,5 x 21).
- Voidaan käyttää 1,75mm tai 2,85mm suuttimenpäiden kanssa.
Virtausnopeuden kasvu voi vaihdella. Tulokset riippuvat käytetystä laitteistosta, materiaaleista ja tulostusasetuksista.
Normaalin 0,6 Volcano-suuttimenkärjen ja 0,6 CHT Volcano-suuttimenkärjen vertailu.
| Huoneen lämpötila | 20 – 25 °C |
| Materiaali | HT-PLA |
| Valmistaja | add:north |
| Vref ( virta ) | ( 500mA ) |
| Suutin | LGX 1.75 |
| Varren sijainti | 0 1 2 3 4 5 |
| Moottori | LDO Nema17 |
| Suuttimenpää | E3D Volcano |
| Suuttimenkärki | 0.6mm CHT |
| Suuttimenkärki( °C ) | Syöttönopeus | Virtausnopeus (mm^3/s) |
| 200 °C | 650 | 26.06 |
| 210 °C | 810 | 32.47 |
| 220 °C | 910 | 36.48 |
| 230 °C | 1090 | 43.70 |
| 240 °C | 1175 | 47.10 |
| 250 | 1250 | 50.11 |
| 260 °C | 1360 | 54.52 |
| 270 °C | 1450 | 58.13 |
| 280 °C | 1580 | 63.34 |
add:north HT-PLA:lle suositeltu lämpötila: 200 – 230 °C
| Huoneen lämpötila | 20 – 25 °C |
| Materiaali | HT-PLA |
| Valmistaja | add:north |
| Vref ( virta ) | ( 500mA ) |
| Suutin | LGX 1.75 |
| Varren sijainti | 0 1 2 3 4 5 |
| Moottori | LDO Nema17 |
| Suutin | E3D Volcano |
| Suuttimenkärki | 0.6mm Standardi |
| Suuttimenkärki( °C ) | Syöttönopeus | Virtausnopeus (mm^3/s) |
| 200 °C | 520 | 20.85 |
| 210 °C | 585 | 23.45 |
| 220 °C | 630 | 25.26 |
| 230 °C | 705 | 28.26 |
| 240 °C | 750 | 30.07 |
| 250 °C | 810 | 32.47 |
| 260 °C | 865 | 34.68 |
| 270 °C | 910 | 36.48 |
| 280 °C | 960 | 38.48 |
add:north HT-PLA:lle suositeltu lämpötila: 200 – 230 °C
Bondtech CHT Volcano Virtausnopeus kasvu
| ( °C ) | ( mm^3/s ) | ( % ) |
| Suuttimenkärjen lämpötila | Absoluuttinen kasvu | Suhteellinen Kasvu |
| @ 200 °C | + 5.21 | + 25% |
| @ 210 °C | + 9.02 | + 38% |
| @ 220 °C | + 11.22 | + 44% |
| @ 230 °C | + 15.43 | + 55% |
| @ 240 °C | + 17.04 | + 57% |
| @ 250 °C | + 17.64 | + 54% |
| @ 260 °C | + 19.84 | + 57% |
| @ 270 °C | + 21.65 | + 59% |
| @ 280 °C | + 24.85 | + 65% |
