Boole PolyBoard
Boole PolyBoard, PolyBoard on interaktiivinen huonekalujen suunnittelu ja valmistusohjelma, se pohjautuu voimakkaaseen metodologiseen käsitteeseen (yksinoikeutetusti Boole & Partners).
PolyBoard tukee puumaisia kaappirakenteita, dynaamisia materiaalityylejä ja valmistusmenetelmien luetteloita ja laskee kaapit uudelleen reaaliajassa.
Muutosten edetessä PolyBoard piirtää kaapin uudelleen 2D- ja 3D-muodossa ja laskee uudelleen leikkauslistansa ja työkalut suhteessa
- Kaapin mitat, mukaan lukien kaltevuus ja irrotukset.
- Jakorakenne (pylväät ja hyllyt), ovet ja laatikot.
- Valmistusmenetelmä: sivuhaarukka, yläpää- tai jiirliitos, levitetty, uurrettu takaosa, syvennykset, päällekkäisyydet, laitteistot, tavalliset porausryhmät (tyyppi 32) jne.
- Jokaisen kaappikomponentin materiaali, reunat ja kehystyyli.
PolyBoard tukee parametrisiä sovituslinkkejä ja muokkaa globaalia laitteistoyhteenvetoa sekä työkalukartta (poraukset ja urat) jokaiselle kaapin komponentille.
PolyBoardin Post_Processing-vientitoiminto on yhteensopiva useimpien CNC-työkalujen kanssa.
PolyBoardin pääominaisuudet

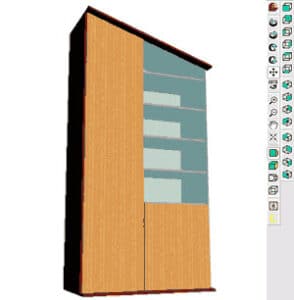

2D & 3D näkymät:
PolyBoard näyttää kolme kaapin 2D-näkymää (edestä, päältä, ja sivulta), ja 3D renderöinnin suhteessa materiaalin väriin ja tekstuureihin.
PolyBoardin sisäänrakennetti 3D-toiminto tarjoaa useita esi-säädettyjä näkymiä, ja useita zoomaus ja kääntö-työkaluja mitkä auttavat asettamaan toivotun 3D-näkymän.
PolyBoard tarjoaa myös DXF 3D_Face -vientitoiminnon, joka on yhteensopiva useimpien CAD-ohjelmistojen kanssa, kuten AutoCad, VectorWorks, KitchenDraw jne.

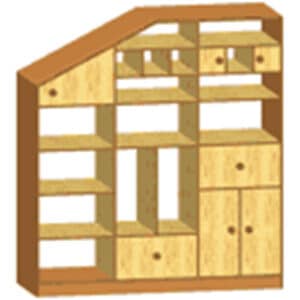

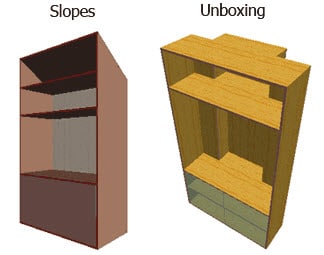

Rinteet ja laatikoiden purkaminen:
PolyBoardilla voit suunnitella:
- Edessä kalteva kaappi, jopa 3 eri näkökulmaa edestä.
- Sivukaltevat kaapit.

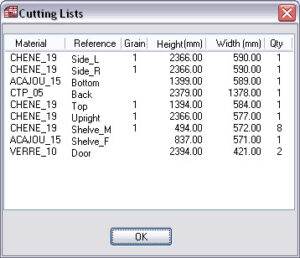

Leikkauslistat:
PolyBoard-kaappien leikkauslistat lasketaan uudelleen reaaliajassa ottaen huomioon määritetyt materiaalit, mahdolliset ylimitoitukset ja pinnoitettujen reunojen paksuus.
Leikkausluettelot viedään OptiCut-muodossa sekä «Teksti»-muodossa, joka on yhteensopiva useimpien laskentataulukoiden ja leikkauksen optimointiohjelmiston kanssa.
Materiaalityylit:
PolyBoard tukee dynaamista materiaalityyliluetteloa: Materiaalityyli yhdistää eri materiaalin jokaiseen kaapin komponenttiin.
Kun listalta on käytetty toista materiaalisyyliä, kaappi rakennetaan välittömästi uudelleen tämän uuden tyylin materiaaleilla.
Sama periaate koskee reunatyylejä.
Valmistusmenetelmät:
PolyBoard tukee dynaamisten valmistusmenetelmien luetteloa: Valmistusmenetelmä määrittelee kaikki geometriset ja mekaaniset kaapin kokoonpanosäännöt.
Valmistusmenetelmä määrittää myös, onko takaosa kiinnitetty vai uurrettu, määrittää syvennykset ja päällekkäisyydet sekä määrittää kunkin sovituslinkin laitteistotyypin.

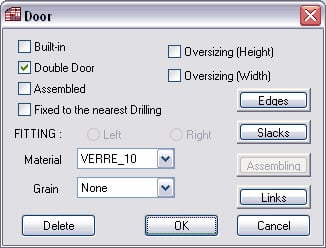

Interaktiiviset muutokset:
Kun kaappi on suunniteltu materiaalityylillä ja valmistusmenetelmällä, tuplaklikkaus kaappikomponentissa mahdollistaa sen sijainnin, materiaalin tai reunojen muuttamisen.
Samalla tavalla tuplaklikkaus sopivassa linkissä sallii sen laitteiston muuttamisen.

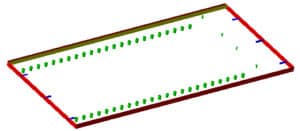

Työkalut ja laitteistot:
PolyBoardin valmistusmenetelmät yhdistävät jokaiseen sovituslinkkiin laitteistotyypin ja paikannussäännön.
Pystyjakotyökalut (sivut, pystytuet ja pystysuorat) noudattavat tavallisia porausryhmien sääntöjä, kuten tyyppiä 32.
PolyBoard muokkaa globaalia kaapin laitteistoyhteenvetoa ja työkalukartan jokaiselle kaapin komponentille.
Post_Processor:
PolyBoardin Post_Processor on yhteensopiva useimpien CNC-työkalujen kanssa.
PolyBoard luo parametrisen DXF-muodon (värit, viivatyylit ja tasojen nimet) sekä WoodWop MPR (Weeke), Xilog Plus XXL (SCM), BiesseWorks CID (Rover) -muodot.
