Kuvaus

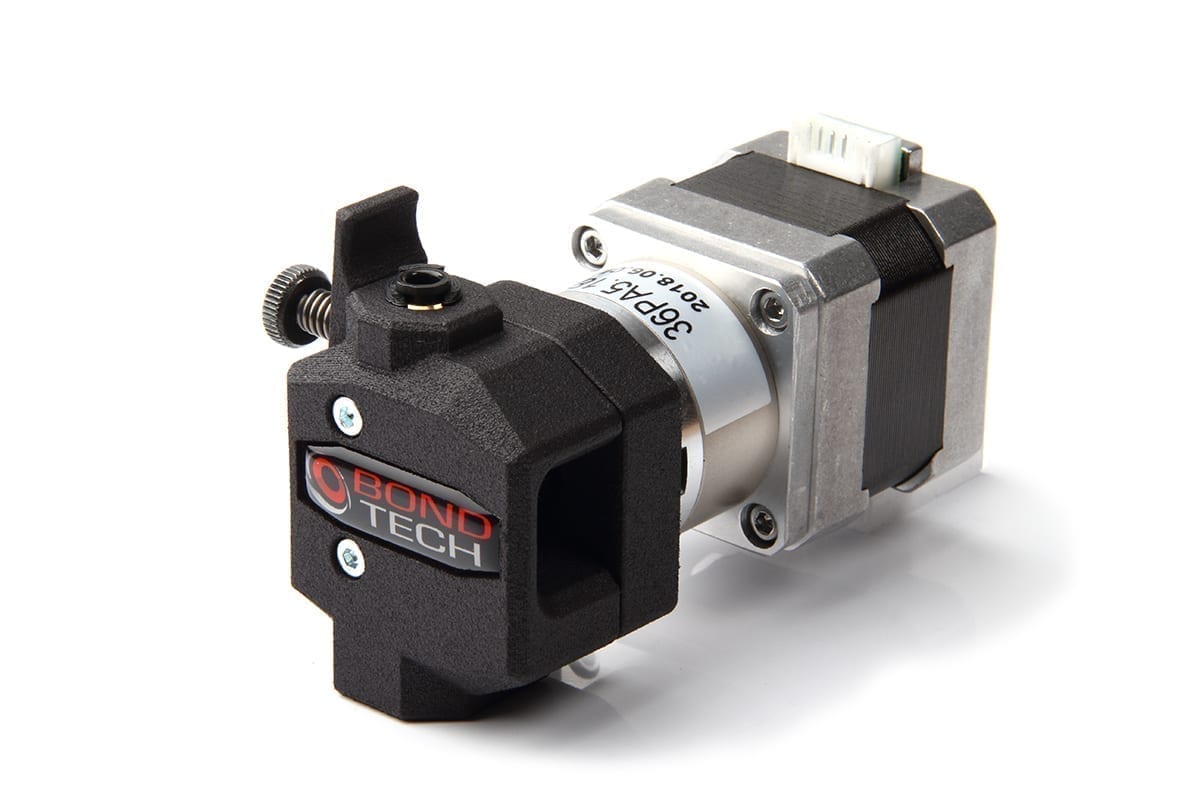

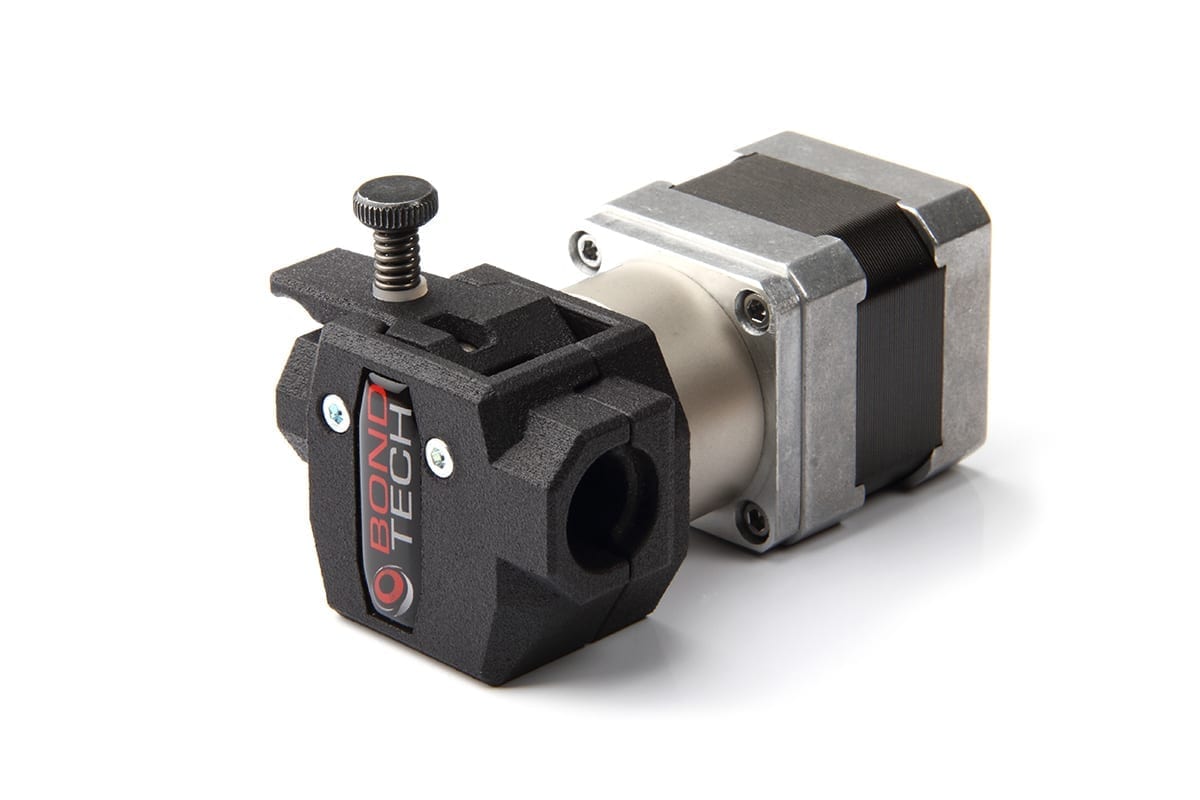

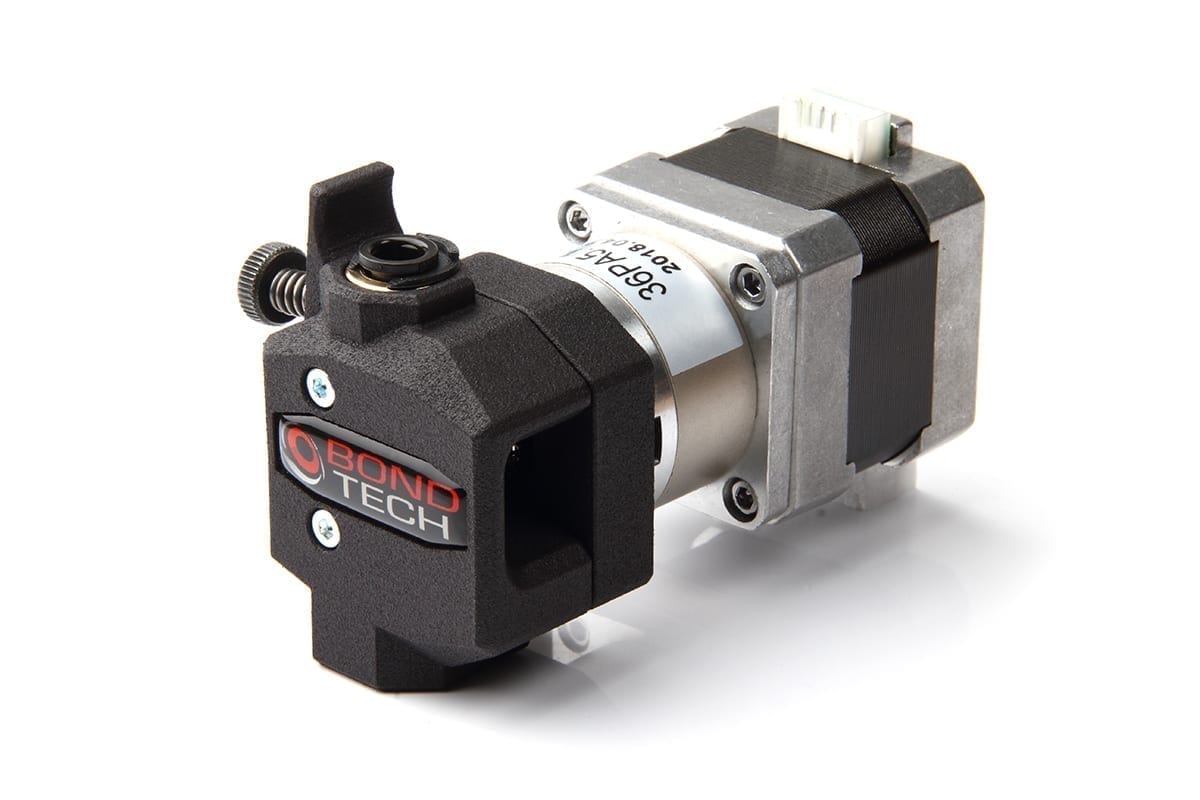

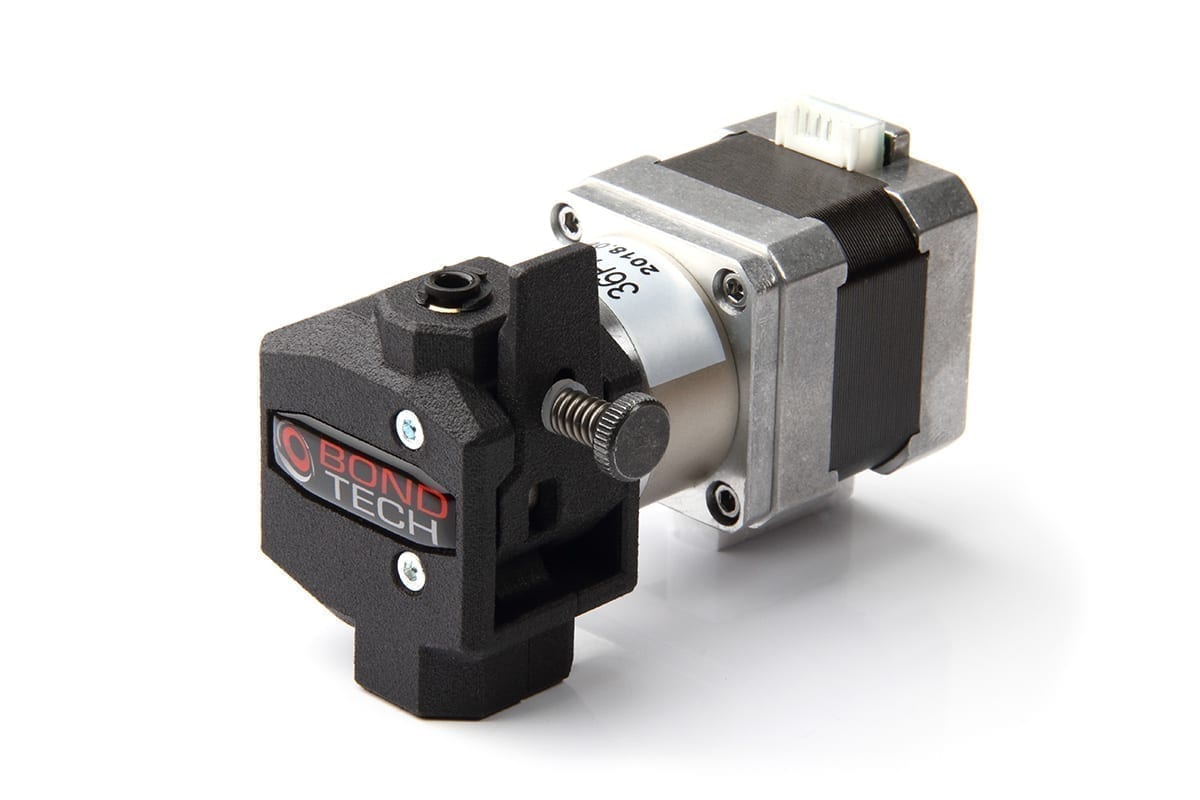

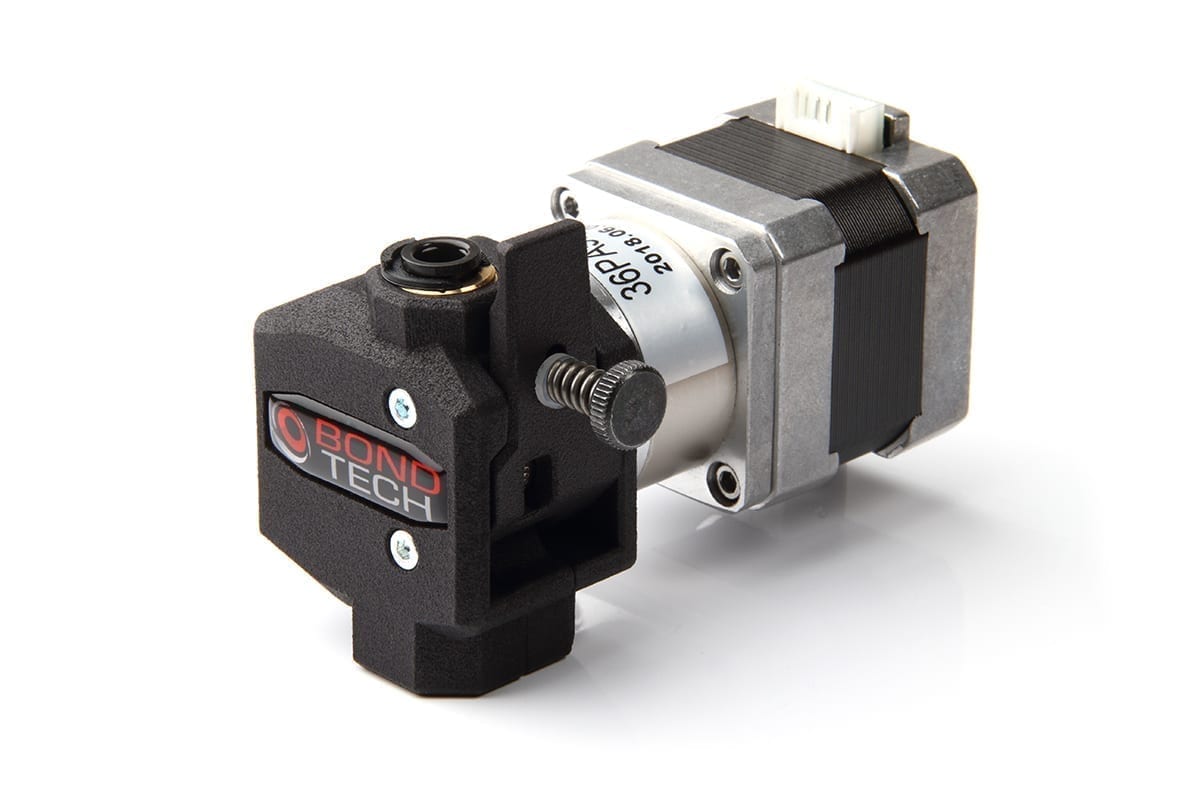

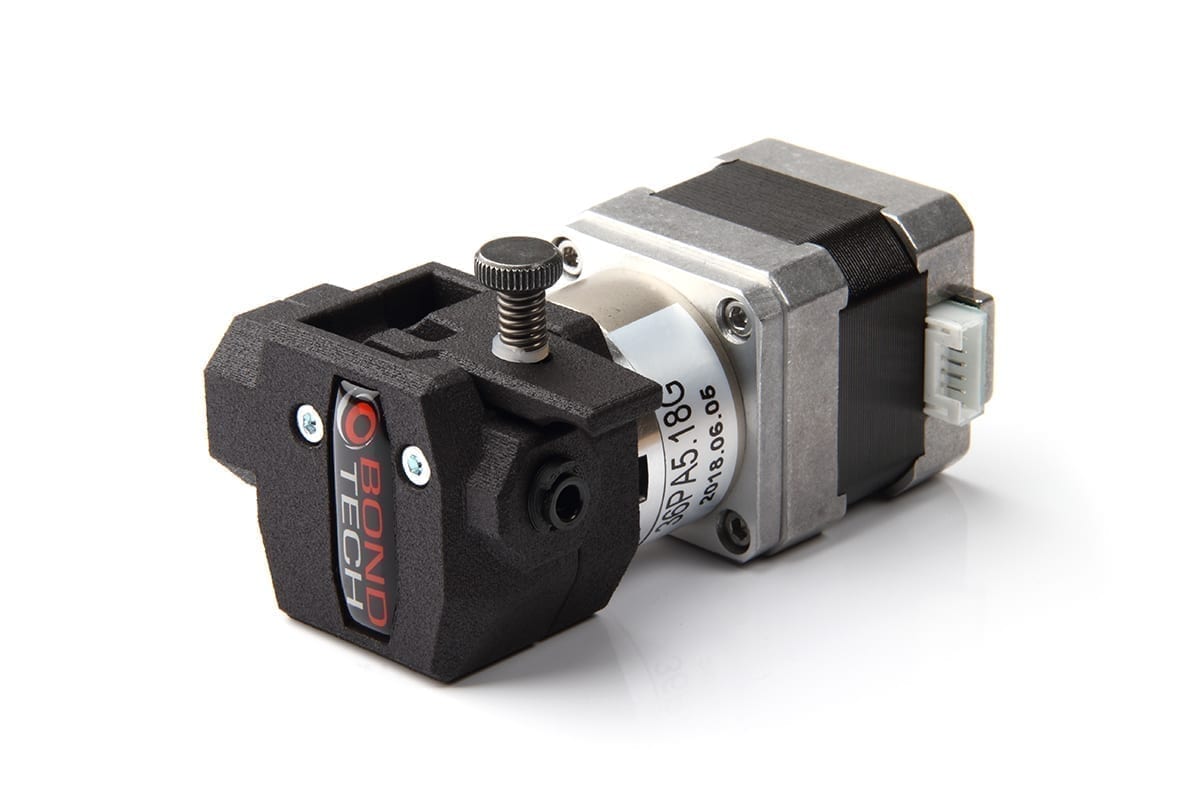

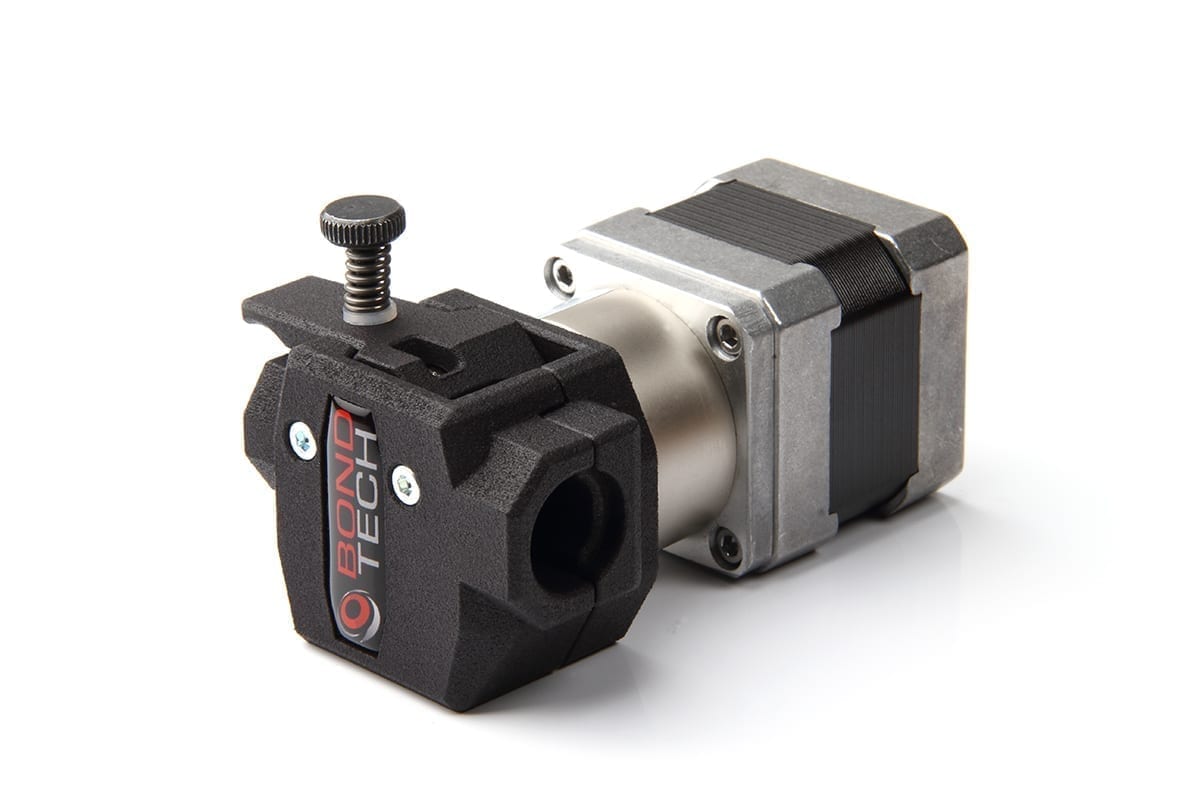

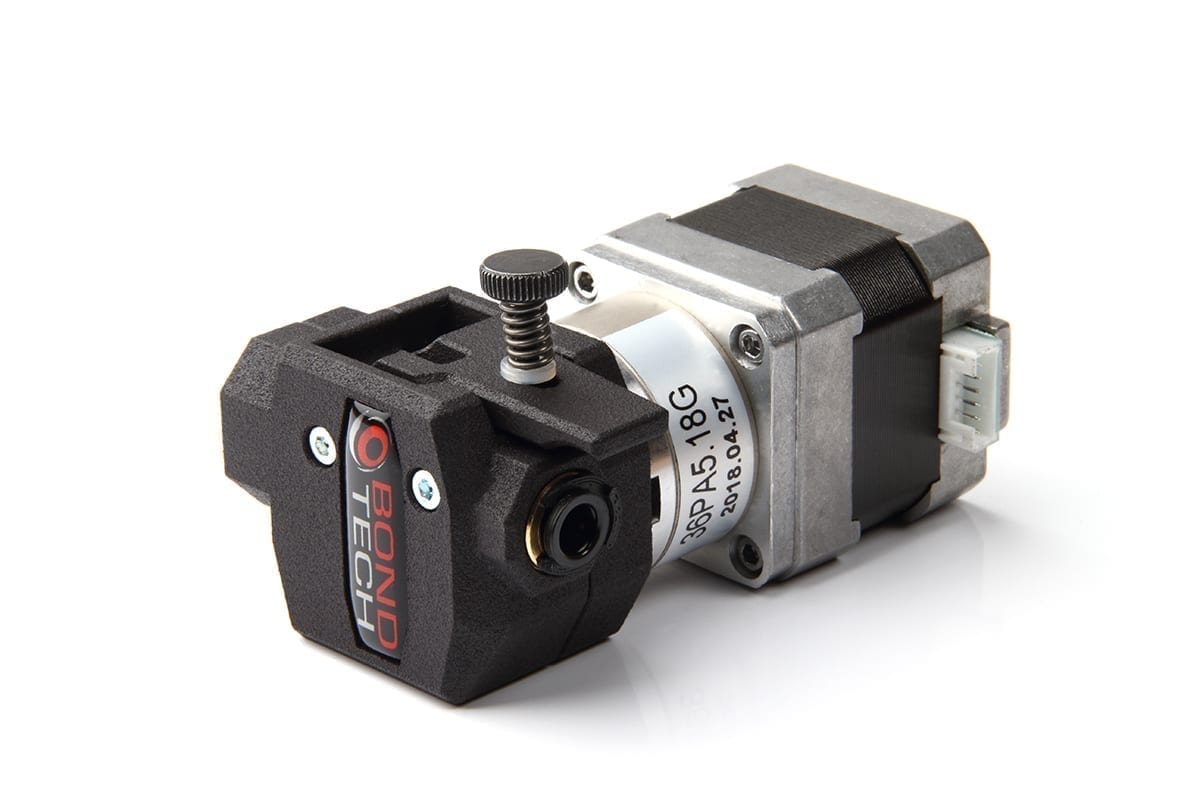

Bondtech QR suutin
Bondtech QR käyttää Nema17-askelmoottoria, jossa on integroitu planeettapyörästön alennusvaihde, jossa on 5:1-suhde, yhdessä tarkkuus CNC-koneistettujen karkaistusta teräksestä valmistettujen käyttöpyörästöjen kanssa, jotta saat pienikokoisen voimanlähteen kaikkiin sovelluksiisi. Tarvitsetpa sitten korkean resoluution tulosteita pienillä suuttimilla tai suuren virtauksen tulosteita suurilla suuttimilla, optimoitu välityssuhde yhdistettynä alan johtaviin käyttöpyörästöihimme tarjoaa vertaansa vailla olevan työntövoiman ja salamannopeat sisäänvedot kevyessä ja kompaktissa paketissa.
Bondtech Dual-Drive
Ainutlaatuinen Dual-Drive-teknologiamme tarjoaa keskeytymättömän materiaalivirran ilman pelkoa hiomisesta tai liukumisesta vaativimmissakin olosuhteissa. Bondtech-käyttäjät ympäri maailmaa todistavat, että jopa tulosteissa, joissa on tuhansia sisäänvetoja, suuttimemme toimivat moitteettomasti, vertaansa vailla olevalla tarkkuudella ja ilman filamentin vaurioitumista tai hajoamista.
Monimateriaaliominaisuudet
QR suutin syöttää kaikkia materiaaleja erittäin luotettavasti, liukkaista nailoneista ja pehmeistä TPU/TPE-filamenteista erittäin jäykkiin ja joskus hauraisiin, hiilitäytteisiin lujuihin materiaaleihin. Suutin on suunniteltu 1.75 tai 2.85/3.00mm:n filamenteille, mutta se on testattu siten, että sen suorituskyky varmistetaan halkaisijaltaan laajalle levinneillä filamenteilla, mikä takaa korkean luotettavuuden käytetyn filamentin toleranssista riippumatta. Filamentin kulkureitti on täysin ohjattu koko suuttimen rungon läpi, ja kotelossa on tiukat toleranssit käyttöpyörästöihin nähden, mikä vähentää filamenttivirheiden mahdollisuutta, kun kuumennuspisteen vastapaine kasvaa tai kun käytetään erittäin joustavia filamentteja.
Säädettävä kireys
Peukaloruuvikiristimen avulla käyttäjä voi hienosäätää käyttöhammaspyörien filamenttiin kohdistamaa painetta. Näin voit säätää haluamallasi tavalla ja optimoida käyttämäsi materiaalityypin.
Pikavapautus
Voit tehdä materiaalinvaihdot hetkessä aktivoimalla Pikavapautusvivun, joka vapauttaa jännityksen ja vetää vaihdettavan materiaalin ulos suuttimesta, pitää sen aktivoituna ja asettaa uuden materiaalin.
Syöttösuunta
QR syöttää materiaalia yhtä suurella voimalla molempiin suuntiin, joten se on joustava, kun sitä on tarkoitus integroida sovellukseesi.
Monisovellussuunnittelu
Tätä suutinta voidaan käyttää Bowden- tai Direct Drive kokoonpanossa, ja voit valita joustavasti, mikä sopii parhaiten sovellukseesi. Lisäksi siinä on integroitu suuttimenpään kiinnitysmenetelmä, joka on yhteensopiva E3D-V6-kuumennuspään tai muiden Groove Mount -standardia käyttävien suuttimenpäiden kanssa. Suuttimenpään kiinnittäminen on yksinkertaista, turvallista ja heilumatonta vain kolmen pultin avulla.
Jokainen yksikkö toimitetaan koottuna, testattuna ja varmennettuna optimaalisen suorituskyvyn varmistamiseksi.
Suositeltu moottorivirta-asetus: 1.2A
E-steps asetus:476.5 (1.75mm) (492,45 2,85 mm) steps/mm.
Toimitetaan ilman kiinnitystä, katso saatavilla olevat kiinnitykset alla. Voit joko ostaa valmiin kiinnikkeen tai ladata stl-tiedoston ja tulostaa sellaisen itse, lisätä tarvittavat kiinnikkeet ja kierreholkit, jotka ovat saatavilla täältä.
Vinkkejä ja niksejä löydät FAQ:sta
Tietolomakkeet
Tietoa E-stepsistä
Tärkeä ilmoitus e-stepsistä
Ylempänä esittelemämme e-stepsin arvo on yleisin skenaario:
1,8°/askelmoottorit ja 16-bittinen mikroaskel.
E-stepsit riippuvat seuraavista:
- Askelmoottorin kulmasta askelta kohti. Yleisin on 1,8°. Joissakin tulostimissa käytetään muunlaisia
- Emolevyn mikroaskelasetus. Yleisin on 16-bittinen. Joillakin piirilevyillä voidaan käyttää muita bittiasetuksia
Mikroaskel bittien kanssa on suoraan verrannollinen suhde:
Jos mikroaskel on kaksinkertainen, esim. 32 bittiä, kaksinkertainen on myös e-stepsin arvo.Ja kääntäen verrannollinen suhde kulmaan askelta kohti:
Jos askelmoottorin kulma askelta kohti on puolet, esim. 0,9, e-stepsin arvo kaksinkertaistuu.
QR™ Extruder
SKU: EXT_UNI_1.75
