Kuvaus

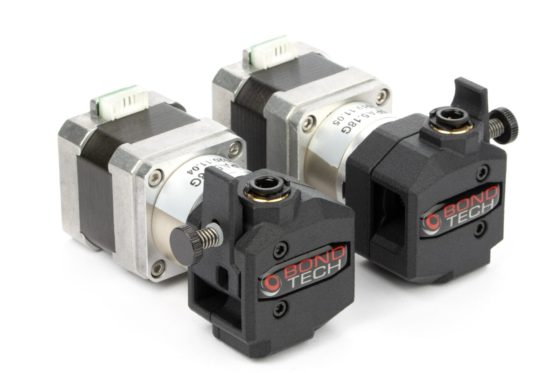

Bondtech QR-M suutin
Toimitetaan ilman kiinnitystä, katso saatavilla olevat kiinnitykset täältä. Voit joko ladata kiinnikkeen STL-tiedoston ja tulostaa sen itse tai ostaa sellaisen. Jos tulostat sen, voit ostaa tarvittavat kiinnikkeet ja kierreholkit täältä.
Monipuolinen ratkaisu
Saatavana 4 eri yksikköä. Standardi (oikeakätinen) ja peilattu (vasenkätinen) suuntaus, sekä 3.00/2.85 että 1.75 mm:n filamentin halkaisijoille.
Rakennuslaatu
Kotelon osat on ammattimaisesti SLS-tulostettu nailonista maksimaalisen lujuuden ja tarkkuuden saavuttamiseksi. Mukana 700mm:n kaapeli pikaliittimillä, oletuksena varustettu JST-PH6-PC2510-liittimellä, saatavana myös XH4- tai Dupont-liitin.
Bondtech QR-M käyttää Nema17-askelmoottoria, jossa on integroitu planeettapyörästön alennusvaihde, jossa on 5:1-suhde, yhdessä tarkkuus CNC-koneistettujen karkaistusta teräksestä valmistettujen käyttöpyörästöjen kanssa, jotta saat pienikokoisen voimanlähteen kaikkiin sovelluksiisi. Tarvitsetpa sitten korkean resoluution tulosteita pienillä suuttimilla tai suuren virtauksen tulosteita suurilla suuttimilla, optimoitu välityssuhde yhdistettynä alan johtaviin käyttöpyörästöihimme tarjoaa vertaansa vailla olevan työntövoiman ja salamannopeat sisäänvedot kevyessä ja kompaktissa paketissa.
Bondtech Dual-Drive
Ainutlaatuinen Dual-Drive-teknologiamme tarjoaa keskeytymättömän materiaalivirran ilman pelkoa hiomisesta tai liukumisesta vaativimmissakin olosuhteissa. Bondtech-käyttäjät ympäri maailmaa todistavat, että jopa tulosteissa, joissa on tuhansia sisäänvetoja, suuttimemme toimivat moitteettomasti, vertaansa vailla olevalla tarkkuudella ja ilman filamentin vaurioitumista tai hajoamista.
Monimateriaaliominaisuudet
QR-M suutin syöttää kaikkia materiaaleja erittäin luotettavasti, liukkaista nailoneista ja pehmeistä TPU/TPE-filamenteista erittäin jäykkiin ja joskus hauraisiin, hiilitäytteisiin lujuihin materiaaleihin. Suutin on suunniteltu 1.75 tai 2.85/3.00mm:n filamenteille, mutta se on testattu siten, että sen suorituskyky varmistetaan halkaisijaltaan laajalle levinneillä filamenteilla, mikä takaa korkean luotettavuuden käytetyn filamentin toleranssista riippumatta. Filamentin kulkureitti on täysin ohjattu koko suuttimen rungon läpi, ja kotelossa on tiukat toleranssit käyttöpyörästöihin nähden, mikä vähentää filamenttivirheiden mahdollisuutta, kun kuumennuspisteen vastapaine kasvaa tai kun käytetään erittäin joustavia filamentteja.
Säädettävä kireys
Peukaloruuvikiristimen avulla käyttäjä voi hienosäätää käyttöhammaspyörien filamenttiin kohdistamaa painetta. Näin voit säätää haluamallasi tavalla ja optimoida käyttämäsi materiaalityypin.
Pikavapautus
Voit tehdä materiaalinvaihdot hetkessä aktivoimalla Pikavapautusvivun, joka vapauttaa jännityksen ja vetää vaihdettavan materiaalin ulos suuttimesta, pitää sen aktivoituna ja asettaa uuden materiaalin.
Syöttösuunta
QR-M syöttää materiaalia yhtä suurella voimalla molempiin suuntiin, joten se on joustava, kun sitä on tarkoitus integroida sovellukseesi.
Jokainen yksikkö toimitetaan koottuna, testattuna ja todennettuna optimaalisen suorituskyvyn varmistamiseksi.
Suositeltu moottorivirran asetus: 1.2A
E-steps asetus: 476.5(1.75mm) (492.45 2.85 mm) steps/mm.
Dokumentaatio löytyy täältä(QR) ja täältä(askelmoottori).
Vinkkejä ja niksejä löydät FAQ:sta
Tietoa E-stepsistä
Tärkeä ilmoitus e-stepsistä
Ylempänä esittelemämme e-stepsin arvo on yleisin skenaario:
1,8°/askelmoottorit ja 16-bittinen mikroaskel.
E-stepsit riippuvat seuraavista:
- Askelmoottorin kulmasta askelta kohti. Yleisin on 1,8°. Joissakin tulostimissa käytetään muunlaisia
- Emolevyn mikroaskelasetus. Yleisin on 16-bittinen. Joillakin piirilevyillä voidaan käyttää muita bittiasetuksia
Mikroaskel bittien kanssa on suoraan verrannollinen suhde:
Jos mikroaskel on kaksinkertainen, esim. 32 bittiä, kaksinkertainen on myös e-stepsin arvo.Ja kääntäen verrannollinen suhde kulmaan askelta kohti:
Jos askelmoottorin kulma askelta kohti on puolet, esim. 0,9, e-stepsin arvo kaksinkertaistuu.
Näe se Toiminnassa
Näe QR-M ja Mosquito Magnum+ toiminnassa tässä YouTube videossa Ivan Mirandalta
QR-M™ Extruder
SKU: EXT_UNI_QR-M
