Kuvaus

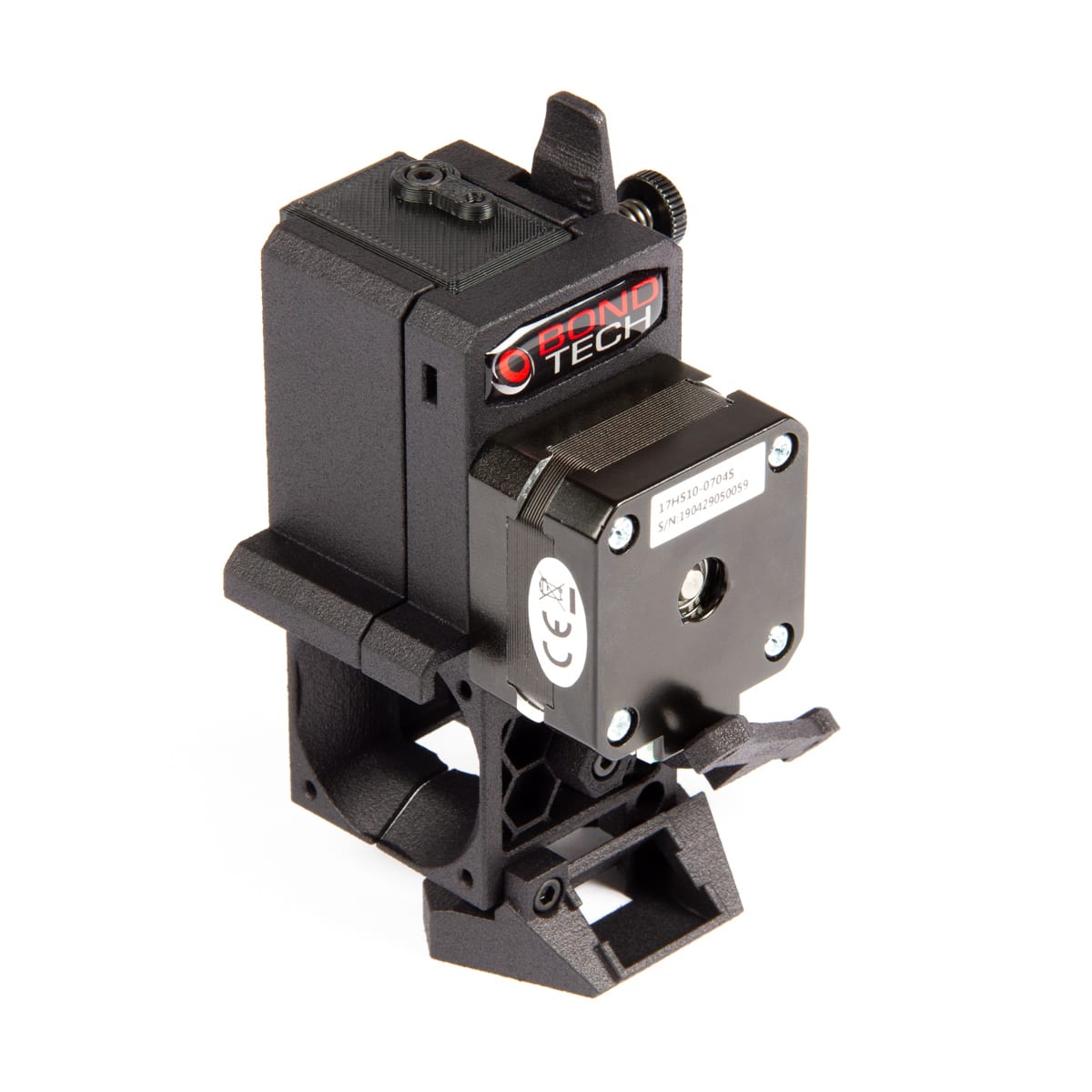

Bondtech Prusa i3 MK3S+/MK3S / MK2.5S Mosquito
Päivityssetti Optimoidulla muotoilulla sopii Mosquito suuttimenpäille
Tämä on Bondtech-päivitys suositulle Prusa I3 MK3S+/MK3S ja MK2.5S -malleille, joka mahdollistaa maailmankuulujen Mosquito suuttimenpäiden käytön.
Bondtechin suutin Prusa i3 MK2.5S & MK3S + MK3S+ -malleihin.
Tämä sarja sisältää vain tarvittavat osat nykyisen suuttimen muuntamiseksi omaan suosittuun suunnitteluumme, joka perustuu BMG (Bondtech Mini Geared) -suuttimeen, jossa on 3:1-vaihteistosuhde parempaa tarkkuutta ja resoluutiota varten yhdessä optimoidun geometrian kanssa jäähdytyslevyn jäähdytyksen ja ammattimaisen SLS 3D-tulostetun kotelon kanssa.
Käyttölämpötilan rajat
Muista, että jos käytät tätä päivityssarjaa suljetussa kammiossa, sillä on seuraavat käyttölämpötilarajat:
- HT PLA:sta valmistettujen anturimuoviosien vuoksi > enintään 60 °C (90-100 °C, kun osat on hehkutettu);
- askelmoottorin vuoksi > enintään 80 °C.
HUOMAUTUS!
Tämä päivityssarja ei sisällä Bondtech-ajovaihteita (Prusa toimittaa ne jo).
Käyttääksesi tätä päivityssarjaa sinun on myös ostettava seuraavat:
- Mosquito Suuttimenpää tai Mosquito Magnum Suuttimenpää suurempaa materiaalivirtausta varten;
- Boorinitriditahna;
- SLS X-vaunusarja korkeampaa lämpötilaa ja mekaanista kestävyyttä varten (voit ladata STL-tiedostot Resurssit-osiosta ja 3D-tulostaa ne);
Valinnaiset tuotteet:
- Mosquito 12V 50W Lämmityselementti (MK2.5S-versiossa) tai Mosquito 24v 50w Lämmityselementti (MK3S-versiossa);
- Yksi tai useampi vanadiinisuuttimenkärki, jos haluat tulostaa hankaavia materiaaleja, kuten hiili- tai lasikuitua ja metallitäytteisiä materiaaleja;
- 1,5 Nm:n momenttiavain suuttimen kunnolliseen kiristämiseen.
Tuotteen pääominaisuudet
Tässä suuttimen päivityksessä on seuraavat pääominaisuudet:
- Sovitettu sopimaan Prusan uuteen filamenttianturiin ja Mosquito suuttimenpäähän;
- Sisältää yhden Bondtech BMG -suuttimen, jossa on 3:1 välityssuhde;
- Optimoitu geometria jäähdytyslevyn jäähdytystä varten;
- Vähemmän liikkuvaa painoa tärinän ja haamujen vähentämiseksi;
- Ammattimainen SLS 3D-tulostettu kotelo ja 3 muuta keskeistä osaa.
MK3S / MK3S Mosquito, mitä eroa niissä on?
Tämä päivityssetti on suurimmaksi osaksi samanlainen kuin edellinen MK3S, sillä pääasiallisella erolla, että se on suunniteltu sopimaan Mosquito- ja Mosquito Magnum -suuttimenpäihin.
Muut erot tulevat suunnittelumuutoksista, joita ovat mm:
- Jäähdytysilmakanavan optimointi ilmavirran keskittämiseksi Mosquiton jäähdytyssiilille. Kanava on kapeampi.
- Tätä kapeampaa tilaa käytetään myös pitämään suuttimenpää paikallaan suuttimen vaihdon aikana, joten käyttäjä voi vaihtaa suuttimen yhdellä kädellä.
- Myös tuulettimen suojus suunniteltiin uudelleen Mosquito-suuttimenpäihin sopivaksi.
- Tähän sarjaan sisältyy uusi osa, Mosquito suuttimenpään sovitin, joka on 3D-tulostettu SLS:llä.
Prusan lämmitin vai Mosquiton lämmitin, mitä minun pitäisi käyttää?
Päivitys on yhteensopiva Prusan (MK3s) mukana jo toimitetun termistorin ja 40w lämmittimen kanssa.
30W lämmitin (useimmat mk2.5s käyttäjät) ei todennäköisesti riitä pitämään Mosquito suutinta vakaassa lämpötilassa.
Sinulla on kuitenkin myös mahdollisuus käyttää Slice Engineering Mosquito termistoria ja 50W lämmitintä.
Suosittelemme tehokkaampaa 50W lämmitintä, jotta Mosquito saavuttaa vakaan käyttölämpötilan nopeammin.
- Jos sinulla on Prusa i3 MK2.5S, osta 12v Mosquito lämmitin.
- Jos sinulla on Prusa i3 MK3S, osta 24v Mosquito lämmitin.
Suosittelemme lämpötahnan käyttöä hyvän lämmönjohtavuuden aikaansaamiseksi lämmittimen ja suuttimenpään välillä.
Slice Engineering suosittelee boorinitriditahnan käyttöä.
Laiteohjelmiston päivittäminen
Tämän päivityksen käyttäminen MK2.5S / MK3S -laitteissa edellyttää E-stepsin ja Z_Maxin päivittämistä. Tutustu uusimpaan versioon laiteohjelmistostamme täällä.
Toimitamme myös laiteohjelmisto-versiot, jotka ovat yhteensopivia Mosquiton termistorin käytön kanssa.
Jos käytät tätä Mosquiton komponenttia, sinun tulee käyttää siihen liittyvää laiteohjelmistoa.
MMU2s
MMU2:n käyttämiseksi yhdessä Bondtechin kanssa tarvitaan ylimääräinen lisäosa. Tämä mahdollistaa anturin laukeamisen, kun filamentti saavuttaa käyttöhammaspyörät.
Voit ladata STL-tiedostoniput MMU2S lisäosat seuraavista linkeistä; MK25S_MK3S, MK25_MK3.
Yhteisön osallistuminen
Tämä on yhteiskehitystyö Prusa-yhteisön mahtavien kavereiden kanssa, kuten Chris Warkocki, Grégorie Saunier (Bear Upgrades), Olof Ogland, Erik Bjorgan, Josh Jones, Kyle Wiehe, Marc Evertz, Matt Harrison, Ocie Ward, Sando Bendig, Vecko Kojchevski (Vecko Extruder), Steven Mölby ja Yuri Delia, jotka ovat antaneet erinomaista palautetta ja ehdotuksia siitä, miten kehittää “täydellinen” suutinasetus Prusa-sarjan tulostinta varten. Tähän projektiin on panostettu paljon työtä, ja yritimme kuunnella kaikkia palautteita, jotta löytäisimme ratkaisun, joka sopii parhaiten Prusa I3 MK3S:ään.
ASKEL ASKELEELTA OPPAITA
Nämä oppaat koskevat Bondtech Prusa i3 MK3S/MK2.5S Mosquito käyttäjäliittymällä oleviin päivityssetteihin.
01. Prusa i3 MK2.5S / MK3S päivityssetti – irroita uudelleenkäytettävät osat
02. Prusa i3 MK2.5S / MK3S – Mosquito päivityssetti – asennus
00. Bondtech Prusa i3 – laiteohjelmiston päivitys.
Tekniset tiedot
Nettopaino : 378g
Bruttopaino : 389g
Pakkauksen koko : 137x94x65mm
Välityssuhde : 3:1
E-steps arvo : 415 @16-bittinen mikroaskel; tai 830 @32-bittinen mikroaskel.
Suuttimen kotelo : SLS-tulostetut osat polyamidia 12;
Askelmoottori
Kevyt 25 mm:n pancake-askelmoottori 18 N/m vääntömomentilla.
Maksimi tulovirta : 0.8A
Max kammion käyttölämpötila : 80 ℃
X-vaunu: Vaatii uuden X-vaunun ostamisen tai 3D-tulostamisen R2 edessä ja takana;
Laiteohjelma: Bondtechin mukautettu versio vaaditaan.
Lisensointi: Tämä projekti on lisensoitu GPL V3.0:n mukaisesti ja STEP-tiedostot ovat ladattavissa.
Resurssit
Bondtech Github. Sisältää muun muassa Stepfile-tiedoston, asennusohjeet ja räjäytyskuvan.
Tarvittavien lisäosien STL-tiedostot ovat ladattavissa ilmaiseksi.
Tämän sarjan 3D-tulostetut osat ovat ladattavissa palvelimelta.
MK2.5S: Klikkaa tästä ladataksesi etupuoli.
MK3S :Klikkaa tästä ladataksesi etupuoli.
MK2.5S / MK3S: Klikkaa tästä ladataksesi takapuoli.
Laiteohjelmisto
Löydät laiteohjelmiston ladattavaksi täältä.
Prusa i3 MK3S+/MK3S / MK2.5S Mosquito®
SKU: EXT-KIT-69
