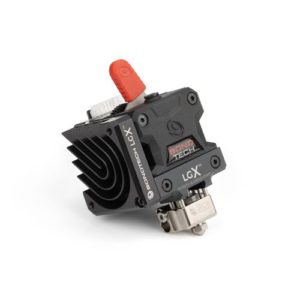

Bondtech LGX Shortcut Mosquito tulostuspää
Hallitse kaikki materiaalit * Menesty joustavilla
LGX Shortcut Mosquito tulostuspää on erikoisyksikkö, joka sisältää LGX Large Gears eXtruderin ja LGX Shortcut lyhyen filamenttipolun suuttimenpään, joka perustuu Copperheadiin, joka hallitsee kaikki materiaalit ja loistaa pehmeällä ja joustavalla.
Sen pääominaisuus on 23 mm lyhyempi filamenttipolku kuin tavallisessa Mosquitossa.
Etsitkö LGX Shortcut Mosquito suuttimenpäätä?
Klikkaa tästä.
Tämä LGX-tulostuspää tukee vain 1,75 mm:n filamenttia.
Tuote sisältää:
LGX Large Gears eXtruder
LGX Shortcut Mosquito suuttimenpää
Suunniteltu joustavaksi
LGX Shortcut Mosquito suuttimenpää sisältää käännettävän jäähdytyselementin, joka voidaan asentaa kylmälohkon vasemmalle tai oikealle puolelle. Jäähdytyssiilissä on myös reikäkuvio 40×40 tuulettimien kiinnitystä varten.
Lämpökatkon jäähdyttäminen
Testimme osoittavat, että 4010 puhallin riittää jäähdyttämään kylmälohkon ja lämpökatkon kylmävyöhykkeen, vaikka jäähdytyselementin kosketuspinta olisi niin pieni.
| Jos sinulla on sovellus, jossa tarvitaan lisäjäähdytystä, kokeile käyttää 4020-tuuletinta tai kahta LGX-jäähdytyselementtiä, yksi kummallakin puolella. |
Bondtech LGX Shortcut Mosquito tulostuspää tärkeimmät edut
- Antaa pääsyn kaikkiin saatavilla oleviin materiaaleihin.
- Mahdollistaa joustavien ja pehmeiden materiaalien nopeamman tulostamisen.
- Se on pieni ja kevyt.
- Mahdollistaa asennuksen monella eri tavalla.
Yhteensopivat suuttimenkärjet
Tämän tuotteen sisältämä lämpölohko on yhteensopiva RepRap-suuttimien standardin kanssa. Alla on luettelo yhteensopivista versioista.
Bondtechiltä
- Vakio messinki
- Vakio pinnoitettu messinki
- CHT-pinnoitettu messinki
Slice Engineeringistä
- BridgeMaster (kupari)
- Vanadiiniteräs (hankaaville filamenteille)
Tekniset ominaisuudet
LGX suutin
- e-askelten arvo: 400 käyttäen 16 mikroaskelta; 800 käyttämällä 32 mikroaskelta.
- Vetopyörät: karkaistu teräs;
- Materiaalien yhteensopivuus : hankaava; jäykkä; puolijoustava; joustava; ja pehmeä.
- Asennusreiät: M3
- Kiinnityskuviot : alempi etuosa (2 pistettä); vasen (2 pistettä), oikea (2 pistettä), edessä (4 pistettä), takana (4 pistettä)
- LGX™:n sivuilla olevat reiät: 5 mm syvyys
- LGX™:n pohjassa olevat reiät: syvyys 12 mm
- Suuttimen ruuvien suurin kiristysmomentti on 0,3 Nm
Levyn käyttö suuttimen ja askelmoottorin välissä
- Suurin paksuus: 2,6 mm
- Optimaalinen paksuus: 0,3 – 2,3 mm;
Optimaalinen paksuus mahdollistaa täysien hampaiden kytkeytymisen moottorin ja kaksoisvaihteen välillä.
Klipperin käyttäjille
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 400
rotation_distance = 8
Yllä oleva laskelma olettaa seuraavat parametrit:
askelmoottori on 1,8 asteen moottori, joten 200 täydellistä askelta kierrosta kohden;
mikroaskeleen on asetettu 16;
LGX:lle suositeltu e-steps-arvo on 400.
Vaikka suosittelemme käyttämään rotation_distance arvoa gear_ratio arvon sijaan, ilmoitamme, että LGX-välityssuhde on 44:14, 37:17.
- Jos haluat käyttää LGX:ää, joka on liitetty suoraan alla lueteltuihin suuttimenpäihin,
- PTFE-putkien pituuksien tulee olla:
- Vanha Mosquito/Mosquito Magnum: 10 mm
- Uusi Mosquito/Mosquito Magnum: 11 mm
- Kuparipääruuvikiinnitys: 30 mm
- PTFE-putki tulee leikata suoraan molemmista päistä.
- Pieni viiste sisäpuolella on suositeltavaa, mutta ei pakollista.
- takaisinvetonopeus: 35 mm/s
- takaisinvetoetäisyys (bowden): ~5 mm (0,4 + putken pituus [mm] x 0,015)
- takaisinvetoetäisyys (suoraveto) jäykille materiaaleille: 0,4 mm
- takaisinvetoetäisyys (suoraveto) pehmeille materiaaleille: 3 mm
- Max ympäristön käyttölämpötila: 70°C
- Askelmoottorin maksimi käyttölämpötila (käyttäen LGX:tä): 80 ℃
- Suositeltu askelmoottorin virta (käyttäen LGX:tä): 0,45 – 0,60 A
- LGX™ DD nettopaino: 218,6 g
- LGX™ B nettopaino: 224 g
- Pakkauksen mitat: 80x103x73 mm
- Pakkauksen paino: 269 g
- Lataa LGX:n tekniset piirustukset tästä.
Mukautettu askelmoottori Bondtech LGX™:lle
- Vaatii kaapelin PHR-6-liittimellä
- 2 vaihetta
- DC 3,1 V
- Max 0,7A / vaihe
Käyttääksesi LGX:ää, käytä askelmoottoria virroilla välillä ~0,45 – ~0,65 A:
Ole valppaana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileässä kosketusta varten. Alenna Vref:iä muuten.
- Luokan H moottori, 180°C asti
- Suurin suositeltu ympäristö: 70°C
- Maksimilämpötila tässä ympäristön lämpötilassa voi nousta jopa 130°C itsekuumenemisen vuoksi.
- Lataa askelmoottorin tekniset tiedot tästä.
Kuinka muuttaa virtaa Vrefillä
On erittäin vaikea lukea askelmoottoreille syötettyä virtaa. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jänniteohje, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottoriohjaimen nykyisen lähdön.
Erilaiset 3D-tulostimien emolevyt käyttävät erilaisia askelmoottoriohjaimia. Jokaisella askelmoottorin ohjaimilla on oma kaavansa, jolla lasketaan vaadittu Vref tietyn virran saamiseksi. Tässä on joitain esimerkkejä:
- TMC stepper ajurit.
Näiden ohjainten kaava on Vref = ( I * 2.5 ) / Imax
missä I on tavoitevirran arvo mitattuna A; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa.
- Pololu A4998.
Näiden ohjainten kaava on Vref = I * 8 * R
missä I on tavoitevirran arvo mitattuna A; ja R on Sense Resistor -arvo, joka riippuu käyttämästäsi levystä. Melzis käyttää 0.1. Creality Silent -levyt käyttävät 0,15, …
LGX Shortcut Mosquito Hotend
- Kylmälohkomateriaali: Anodisoitu alumiini;
- Jäähdytyssiilin materiaali: Anodisoitu alumiini;
- Mosquito lämpölohko materiaalit: teräsputki; kupari runko; nikkelipinnoitus.
- Max käyttölämpötila (suuttimenkärki): 450°C
- Suuttimen ruuvien suurin kiristysmomentti on 0,3 Nm
- Jäähdytyselementin/kylmälohkon ruuvin suurin kiristysmomentti on 0,6 Nm
- LGX Shortcut Mosquito suuttimenpää nettopaino: 61 g
- Pakkauksen mitat: 80x103x73 mm
- Pakkauksen paino: 105 g
