Kuvaus

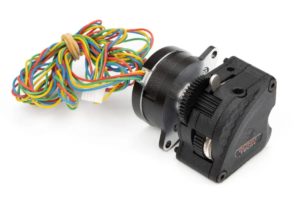

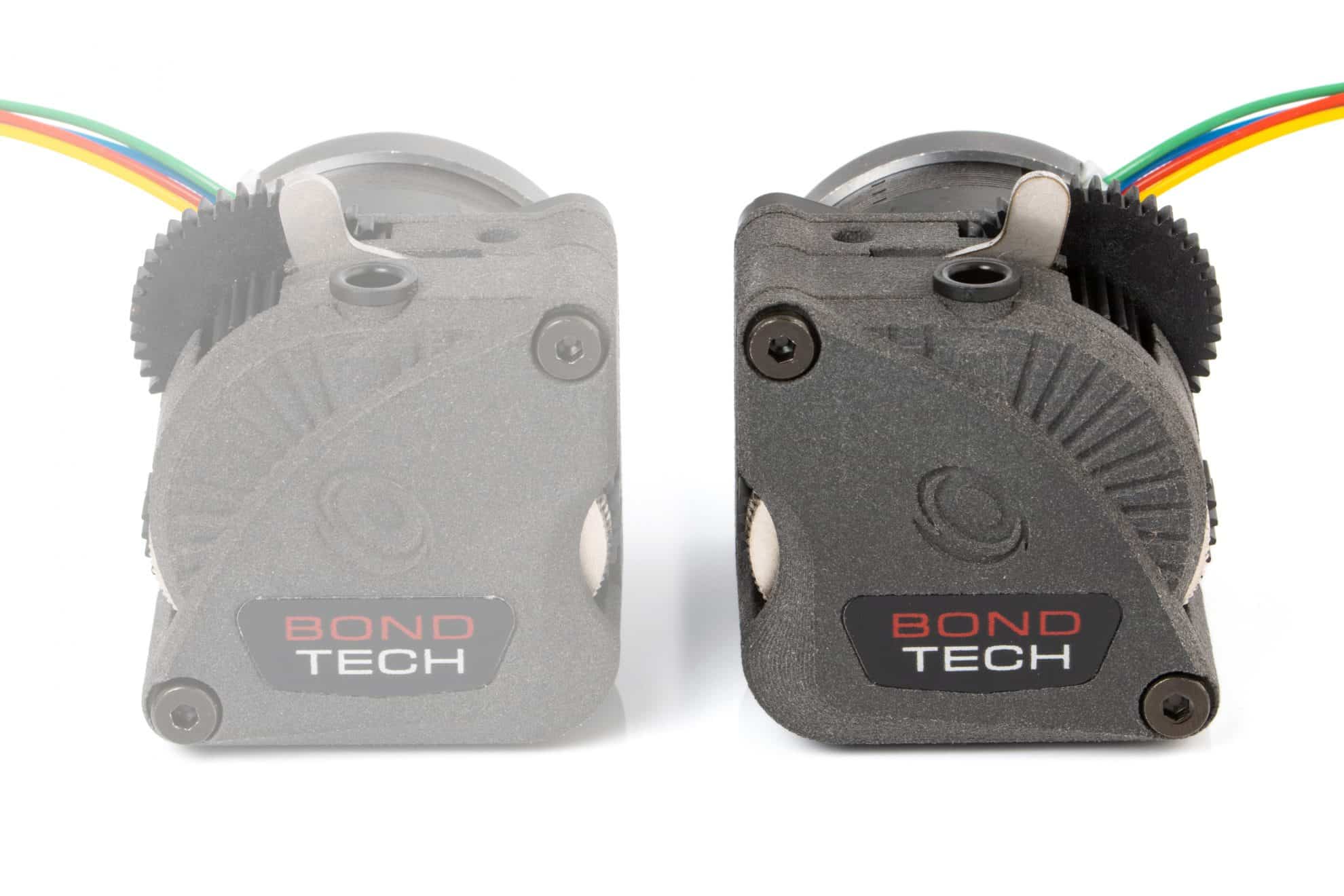

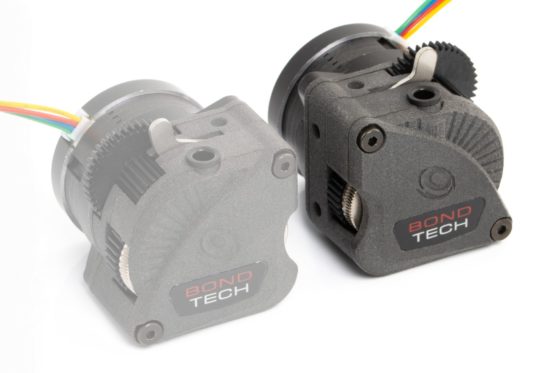

Bondtech LGX Lite peilattu suutin moottorilla
Mikromuototekijä
Höyhenpaino (48g)
Pieni jalanjälki
Parannettu filamenttiote.
Yhdistä se LGX Liten kanssa IDDEX kytkentöihin.
Independent Dual Direct EXtruders
Sisältää täysikokoisen LGX Large Gearsin, huoltoikkunat ja filamentin kiristysvivun, jossa on 3 esiasetusta (avoin; jäykkä; joustava).
Tämä suutin tukee vain 1,75 mm kokoista filamenttia.
Suutin toimitetaan moottorin mukana.
Bondtech LGX® Lite on LGX® Large Gears eXtruderiin perustuva filamentin syöttölaite, joka käyttää Bondtechin uutta Dual Drive -tekniikkaa, joka perustuu suurempiin vetovaihteisiin.
Jokaisen LGX Lite -suuttimen kanssa toimitetaan:
- 1x LGX® Lite -syöttölaite;
- 1x 2mm kuusioavain (suositeltu työkalu);
- 1x Powered By Bondtech -tarra.
Toimitetaan myös lisätarvikkeiden kanssa:
- 1x Push-fit kaulus
- 1 x 30 mm PTFE-putki käytettäväksi PTFE-putkisovittimessa.
- 8x M3 neliömutterit kiinnitysreikien vahvistamiseen.

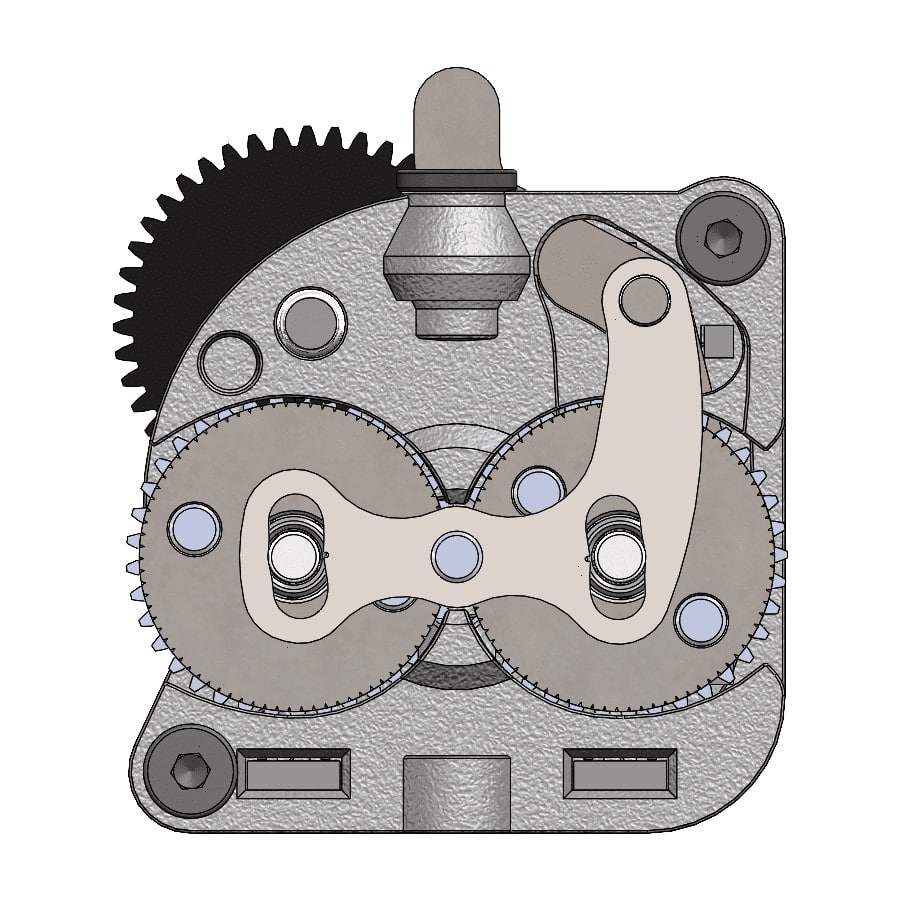

Tämän Bondtech eXtruderin 8 ominaisuutta:
- Suuremmat vetopyörät parantavat filamentin pitoa;
- Filamentin esikiristysvipu toistuviin tuloksiin;
- Vetopyörien huoltoikkunat, helppo puhdistaa;
- Kompakti, kevyt ja keskitetty filamenttipolku parantaa suorituskykyä ja yhteensopivuutta;
- Useita kiinnitysreikäkuvioita helppoa ja joustavaa asennusta varten;
- Yhteensopiva Nema14 pyöreiden askelmoottoreiden kanssa;
- Käsityölaatikot ilman valkaisua ja pinnoitetta.
- Nailonkotelo ilman värjäystä tai muuta kemiallista jälkikäsittelyä.
3D-tulostettu kotelo PA12:lla
Kotelon osat on tulostettu ammattimaisesti polyamidi 12:lla maksimaalisen lujuuden, tarkkuuden ja korkeamman lämpötilan kestävyyden saavuttamiseksi.
Vähentääksemme ekologista vaikutusta vähennämme kemiallisten väriaineiden käyttöä. Tämä osa on varustettu vahasuojapinnoitteella, joka vähentää herkkyyttä kosteudelle ja rasvalle, mutta pysyy täysin toimivana.
Tekniset ominaisuudet
LGX Lite suutin
- e-askelten arvo: 562 käyttäen 16 mikroaskelta; 1124 käyttäen 32 mikroaskelta.
- Vetopyörät: karkaistu teräs;
- Materiaalien yhteensopivuus : hankaava; jäykkä; puolijoustava; joustava; ja pehmeä.
- Asennusreiät: M3
- Kiinnityskuviot: pohja (4 pistettä); oikea (2 pistettä), edestä moottoriin (2 pistettä), ylhäältä (1 piste)
- LGX® Liten yläosassa oleva reikä: 5 mm syvyys
- LGX® Liten sivussa olevat reiät: 5 mm syvyys
- LGX® Liten pohjassa olevat reiät: 5 mm syvyys
- Suuttimen ruuvien suurin kiristysmomentti on 0,3 Nm
Klipperin käyttäjille
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 562
rotation_distance = 5.7
Yllä oleva laskelma olettaa seuraavat parametrit:
- Askelmoottori on 1,8 asteen moottori, joten 200 täydellistä askelta kierrosta kohden;
- Mikroaskeleen on asetettu 16;
- LGX Litelle suositeltu e-steps-arvo on 562.
- Takaisinvetonopeus: 35 mm/s
- Takaisinvetoetäisyys (bowden): ~5 mm (0,4 + putken pituus [mm] x 0,015)
- Takaisinvetoetäisyys (suora käyttö) jäykille materiaaleille: 0,4 mm
- Takaisinvetoetäisyys (suora käyttö) pehmeille materiaaleille: 3 mm
- Max ympäristön käyttölämpötila: 70°C
- Askelmoottorin maksimi käyttölämpötila (käyttäen LGX Litea): 80 ℃
- Suositeltu askelmoottorin virta (käyttäen LGX Litea): 0,45 – 0,60 A
- LGX® Lite nettopaino: 48 g
- LGX® Lite moottorin nettopaino: 141 g
- Pakkauksen mitat: 80x103x73 mm
- Pakkauksen paino: 85 tai 185 g
Mukautettu askelmoottori Bondtech LGX Litelle
- Liitin: JST-XH 4-nastainen liitin
- Moottorin vaihde: 10 hammasta
- Moottorin pituus: 20 mm
- Moottorin halkaisija: 36 mm
- Paino: 93g
- Maksimivirta: 1,0 A / vaihe
Käyttääksesi LGX Litea, käytä askelmoottoria virroilla välillä ~0,45 – ~0,60 A:
Ole valppaana askelmoottorin pintalämpötilan suhteen.
Pidä se riittävän viileässä kosketusta varten. Alenna Vref:iä muuten.
- Johtojen pituus: 1m
- Askelkulma: 1,8 astetta
- Suurin vääntömomentti: 1800 PPS
- Mahdollinen virtausnopeus @ Max vääntömomentti: 120mm^3/s
- Luokka: H, nimellinen huippulämpötila 180℃
- Maksimi käyttölämpötila/virta:
- 120 ℃ / 750 mA
- Valmistaja: LDO
- Valmistajan tuotenumero: LDO-36STH20-1004AHG(XH)
Kuinka muuttaa virtaa Vrefillä
On erittäin vaikea lukea askelmoottoreille syötettyä virtaa. Tämän virran määrittämiseksi luotamme Vref-arvoon. Vref-arvo on VDC:nä mitattu jänniteohje, joka voidaan lukea yleismittarilla. Se auttaa meitä asettamaan askelmoottoriohjaimen nykyisen lähdön.
Erilaiset 3D-tulostimien emolevyt käyttävät erilaisia askelmoottoriohjaimia. Jokaisella askelmoottorin ohjaimilla on oma kaavansa, jolla lasketaan vaadittu Vref tietyn virran saamiseksi. Tässä on joitain esimerkkejä:
TMC stepper ajurit.
Näiden ohjainten kaava on Vref = ( I * 2.5 ) / Imax
missä I on tavoitevirran arvo mitattuna A; ja Imax on 1,77 tavallisessa tilassa ja 1,2 SilentStepSticks-tilassa.
Pololu A4998.
Näiden ohjainten kaava on Vref = I * 8 * R
missä I on tavoitevirran arvo mitattuna A; ja R on Sense Resistor -arvo, joka riippuu käyttämästäsi levystä. Melzis käyttää 0.1, Creality Silent emolevyt 0.15, …

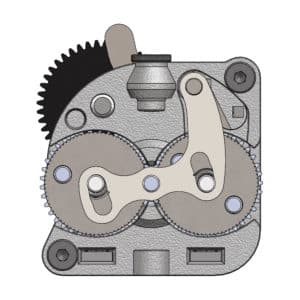

Esikiristysvivun asennot
LGX-vivun asennot
LGX Lite eXtruder on toinen Bondtech suutin, jossa on esikiristysmekanismi, joka sisältää helppokäyttöisen vivun, jolla käyttäjät voivat vapauttaa jännityksen tai määrittää sen yhdeksi kahdesta eri asetuksesta.
Alta löydät kuvat ja kuvaukset, jotka näyttävät käytettävissä olevat vaihtoehdot.
Asento 0
Kun katsot LGX eXtruderia päin, paina vipu kokonaan vasemmalle.
Käytä sitä filamentin lataamiseen tai purkamiseen ilman vetopyörien aiheuttamaa painetta.
Asento 1
Kun katsot LGX eXtruderia päin, työnnä vipu kokonaan vasemmalle ja sitten 1 asento oikealle.
Käytä sitä jäykkien materiaalien kanssa työskentelyyn.
Asento 2
Kun katsot LGX eXtruderia päin, työnnä vipu kokonaan vasemmalle ja sitten 2 asentoa oikealle.
Käytä sitä puolijoustavien ja joustavien materiaalien kanssa työskentelemiseen.
Asennuskuviot
Suutin ja askelmoottori toimivat yhdessä
Käytä mieluiten aina askelmoottoriin kiinnitettyä suutinta, kun asennat sen tulostimeen.
Jos sinun on asetettava levy askelmoottorin ja suuttimen väliin, huomaa, että absoluuttinen suurin tuettu paksuus on 2,6 mm.
Jos haluat käyttää levyä askelmoottorin ja suuttimen välissä, sinun on vaihdettava suuttimen takalevy tulostimen levyyn (paksuudet 2–2,6 mm, optimaalinen arvo 2,5 mm). Älä käytä levyä välissä irrottamatta takalevyä.
Useita kiinnitysmalleja
LGX® Lite sisältää 4 kiinnitysmallia:
- 4 reikää pohjassa;
- 2 reikää oikealla puolella;
- 1 reikä yläosassa sekä hehkulangan sisääntulo, jota voidaan käyttää ankkurina.
- 2 reikää poikki, askelmoottorin pitämiseksi

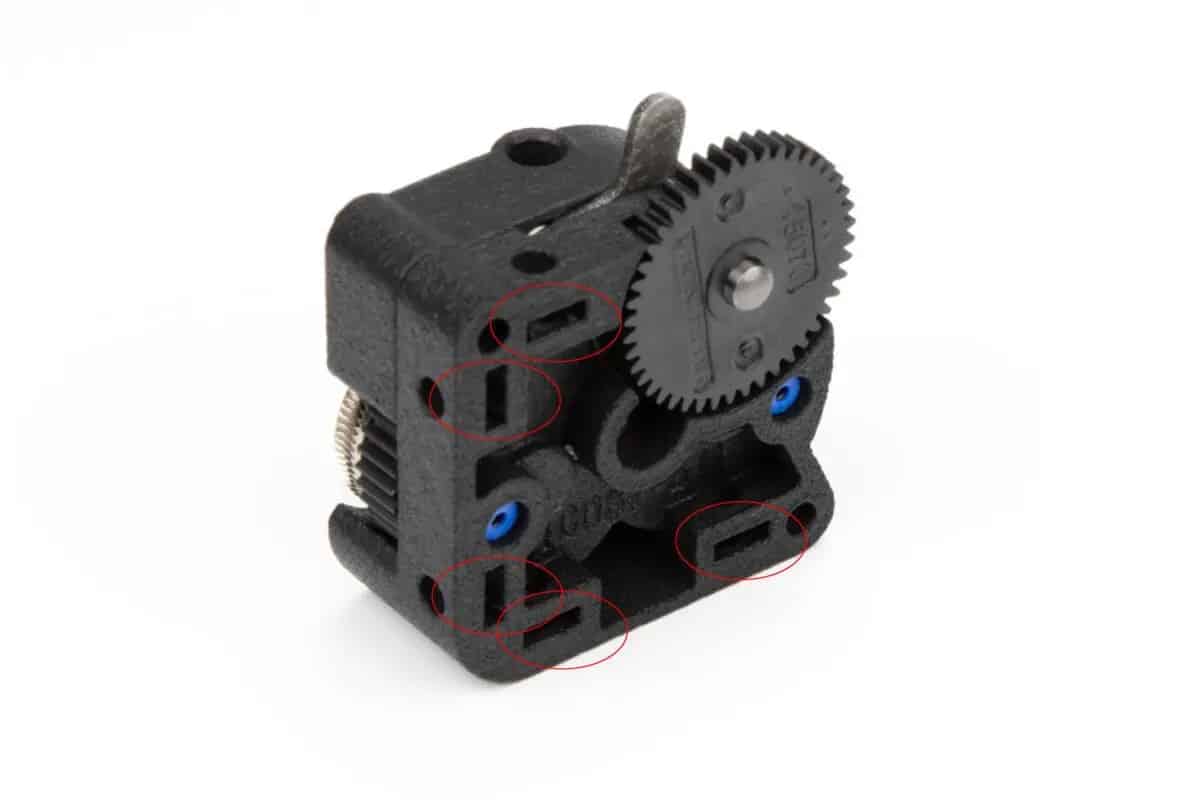

Kaikki paitsi LGX® Liten etukiinnitysreiät vaativat M3-neliömutterin asettamisen kotelon sisään, jotta se toimii vahvistuksena. Neliömäreillä varustetut reiät ovat M3-kierteitä ja 5 mm syviä (neliömutterin pohjaan asti).
Bondtech LGX Lite peilattu suutin moottorilla asennusvideo
LGX Lite CR-10 Smartissa / CR-6 SE:ssä
Embrace Makingilta
Tuotevideoita
Ladattavat STEP-tiedostot
Lataa STEP-tiedosto napsauttamalla alla olevaa painiketta
