Kuvaus
Bondtech LGX ace copperhead suutinpää
Bondtech LGX ace copperhead suutinpää on suunniteltu jäykille ja joustaville materiaaleille…
… ja parannetulla jäähdytyskapasiteetilla.
Pääominaisuudet
- On helpompi jäähdyttää ja asentaa;
- Mahdollistaa suuremman tilavuusvirtausnopeuden;
- Tukee jäykkiä joustavia ja pehmeitä materiaaleja;
- Tulostaa joustavia ja pehmeitä materiaaleja nopeammin;
- Muodostaa pienen ja kevyen tulostuspään.
Tämä LGX lisäosa tukee ainoastaan 1.75mm koon filamentteja.
Ei suutinta, lämpöelementtiä tai termistoria mukana.
Jokaisen LGX ACE Copperhead suutinpään mukana toimitetaan:
- 1 x LGX musta anodisoitu alumiininen monoliittinen kylmälohko ja jäähdytyssiili
- 1x Copperhead LGX lämpökatko
- 1x Copperhead lämpölohko
- 1x Bondtech M6x1x7,5 päällystetty messinkisuutin 0,4 mm
- 1 x hopeapohjainen lämpötahnapussi 0,5 g
Bondtechiltä ja Slice Engineeringiltä
Tämä LGX ACE Copperhead on erityinen lyhyen filamenttipolun suutinpää, jonka Bondtech ja Slice Engineering ovat yhdessä kehittäneet käytettäväksi LGX eXtruderin kanssa.
Siinä on Slicen Copperhead bimetallinen lämpökatkaisutekniikka ja kuparinen lämpölohko parantamaan lämpötehokkuutta.

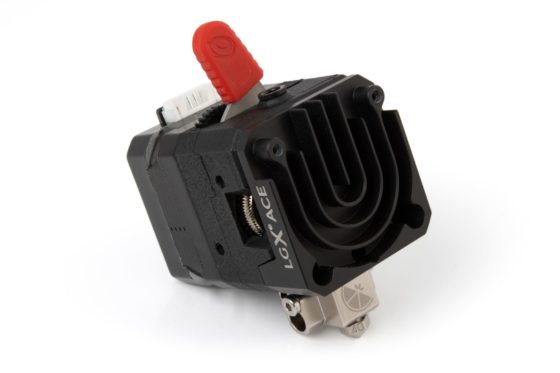

Sen yhdistäminen LGX:n kanssa muodostaa tulostuspään, joka on erinomainen tulostamaan KAIKKI yleisimmät materiaalit ja erityisesti pehmeät ja joustavat.
Suunniteltu antamaan enemmän virtausta
LGX CHT suuttimenkärkien lanseerausta edeltäneiden pitkien kuukausien syvätestauksen aikana Bondtech huomasi, että käytön jälkeisen filamenttireitin lyhentäminen lisää tilavuusvirtauskapasiteettia. LGX Shortcut Copperheadin tapaan LGX ACE Copperhead tarjoaa saman lisäyksen verrattuna koko Copperheadin suuttimenpäähän.
Suunniteltu viileämmäksi

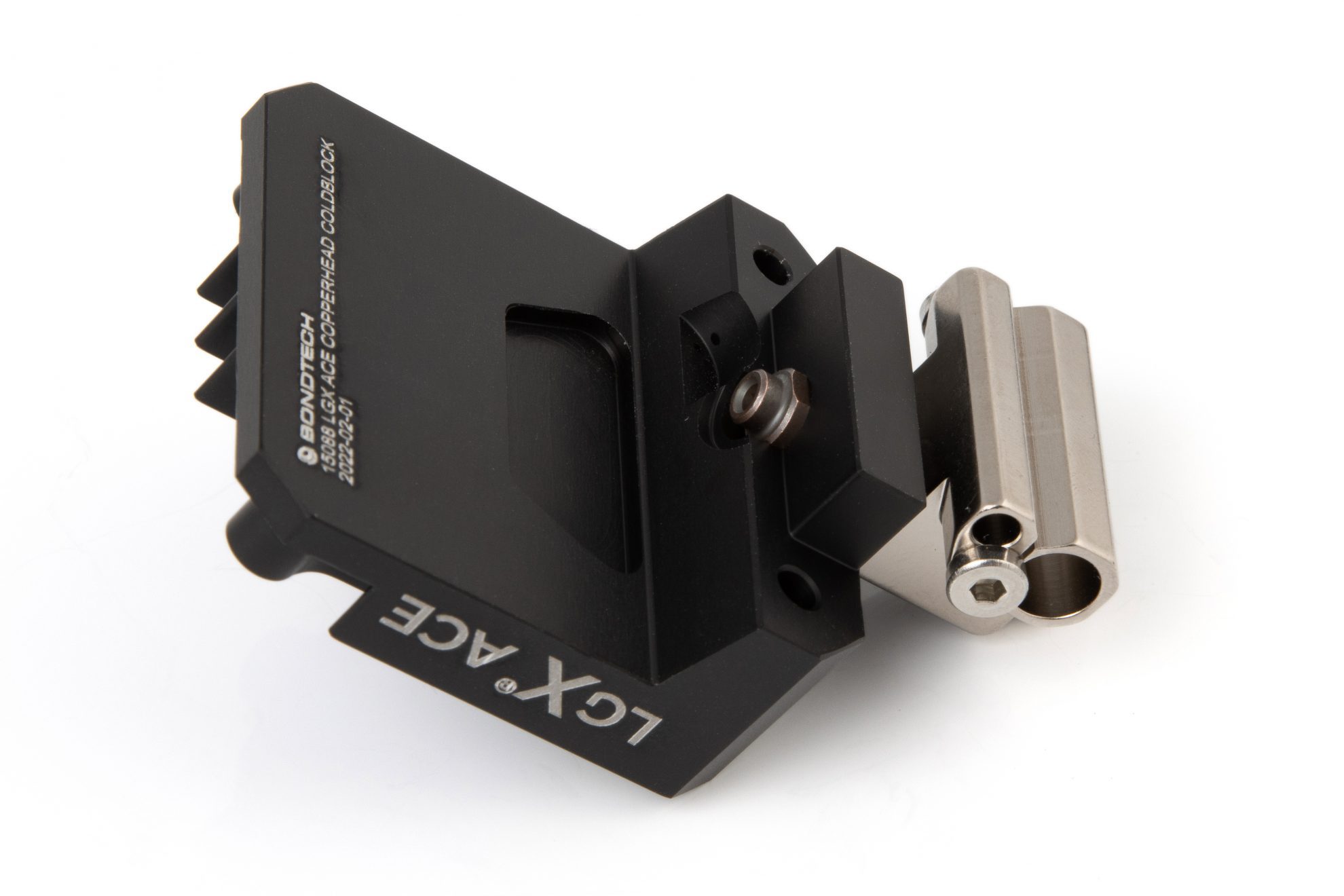

LGX ACE Copperhead suuttimenpäässä on monoliittinen ilmajäähdytteinen kylmälohko ja jäähdytyssiili, jonka on suunnitellut ja valmistanut Bondtech, joka kytkeytyy LGX suuttimen kanssa liitäntäpistokkeella ja lepää suuttimen etuosassa. Jäähdytyslevyssä on reikäkuvio 40×40 tuulettimien kiinnitystä varten.
Testimme osoittavat, että 4010 tuuletin riittää jäähdyttämään kylmälohkon ja lämpökatkon kylmävyöhykkeen kylmälohkon ja jäähdytyselementin monoliittisen rakenteen vuoksi, mikä lisää lämmön siirtymistä ja haihtumista.
Yhteensopivuusvaroitukset
LGX ACE Copperhead suutinpää ei ole yhteensopiva seuraavien tuotteiden kanssa:
Yhteensopivat suuttimet
Tämän tuotteen sisältämä lämpölohko on yhteensopiva RepRap suuttimien standardin kanssa. Alla on luettelo yhteensopivista versioista.
- Bondtechiltä
- Slice Engineeringiltä
Tekniset ominaisuudet
LGX ACE Copperhead suutinpää
- Kylmälohko/Jäähdytyssiili: Anodisoitu alumiini;
- Copperhead LGX lämpökatkon materiaalit; teräsputki, kupari runko, W2S (Volframisulfidi) pinnoite
- Copperhead lämpölohkon materiaalit; Kuparirunko, nikkelipinnoite
- Maksimi suuttimenkärjen lämpötila: 450°C
- Suuttimen ruuvien suurin kiristysmomentti on 0,3 Nm
- Jäähdytyssiilin/kylmälohkon ruuvin suurin kiristysmomentti on 0,6 Nm
- LGX ACE Copperhead suutinpään nettopaino: 52 g
- Pakkauksen koko 80 x 703 x 73mm
- Pakkauksen paino: 92.5 g

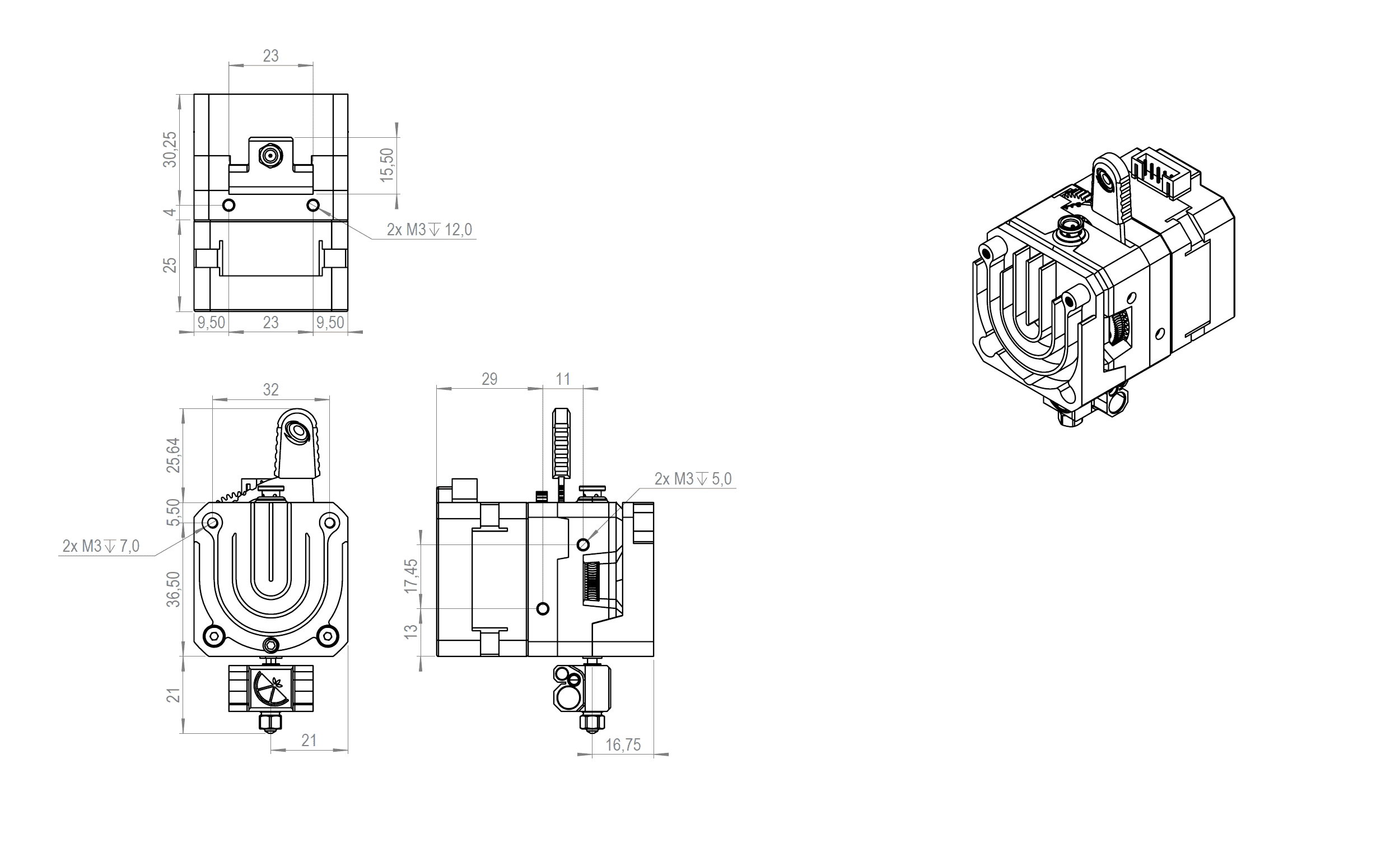

Tekniset piirrustukset
Lataa täältä pakattu teknisten piirrustuksien PDF-tiedosto
Lataa täältä teknisten piirrustuksien PDF-tiedosto
STEP-tiedostojen lataus
Lataa täältä valegeometrian STEP-tiedosto
LGX ACE Copperhead Hotend
SKU: EXT-LGX-ACE-C
