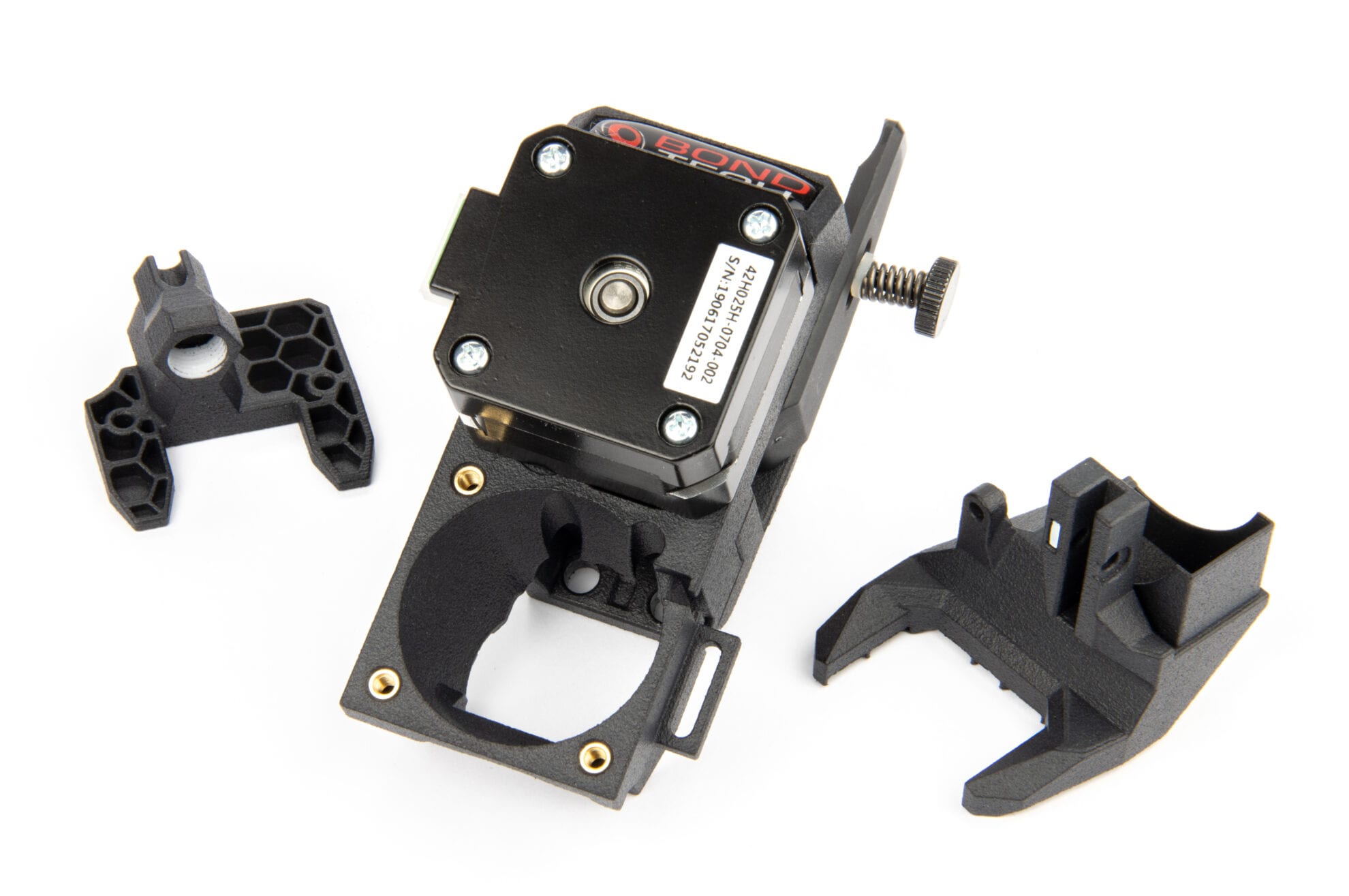

Bondtech DDX V3 Creality CR-10(S) Pro/Max
Bondtech DDX Direct Drive eXtruder Creality 3D-tulostimille on päivityssarja, joka korvaa alkuperäisen bowdenin suorakäyttö asennuksella. Se on tehokas Dual Drive -suutin, joka perustuu BMG Bondtech Mini Geared -malliin.
Yhteensopivuus useiden suuttimenpäiden kanssa
Tämä malli on luotu yhteensopivaksi kunkin Creality-mallin alkuperäisen suuttimenpään kanssa. Käyttäjät voivat myös päivittää suuttimenpään Copperhead- tai Mosquito-malliin.
DDX v3 on paljon helpompi asentaa.
Tämän integroidun tuulettimen suojuksen ja kiinnikkeen ansiosta DDX v3 on entistäkin helpompi asentaa.
Napsauta tuuletin kiinni suojukseen ilman ruuveja.
Säädä suojakotelon korkeutta yhdellä etuosan käyttöruuvilla.
Pedin anturin käyttö DDX v3:n kanssa
DDX on suunniteltu siten, että X-vaunuun voidaan kiinnittää pedin mittausanturi. Malleissa, joissa ei ole käytettävissä tilaa pedin anturin, kuten BL Touchin, kiinnittämiseen X-vaunuun – esimerkiksi CR-10 Max – voidaan tulostaa kiinnike, joka kiinnitetään DDX:n oikealle puolelle.
Bondtech DDX v3 Direct Drive eXtruder
Tämä Bondtechin Direct Drive eXtruder on erittäin suorituskykyinen ja luotettava 1,75 mm:n Dual Drive suutin Creality 3D-tulostimille, joka perustuu erittäin suosittuun BMG:hen. Bondtechin ainutlaatuinen Dual-Drive-teknologia yhdistettynä joko tehtaan suuttimenpäähän tai vielä parempaa suorituskykyä varten alan johtaviin suuttimenpäihin Copperhead tai Mosquito Slice Engineeringiltä, antaa sinulle suoravetoisen suutimen, jossa on ongelmaton materiaalinsyöttö ja joka mahdollistaa laajemman materiaalivalikoiman käytön. Kotelon osat tulostetaan PA12:sta (polyamidi) maksimaalisen lujuuden ja tarkkuuden saavuttamiseksi käyttäen teollista SLS-tekniikkaa.
Tee 3D-tulostimestasi entistäkin parempi
Bondtech DDX v3 Direct Drive extruder Crealitylle on suunniteltu antamaan käyttäjälle enemmän vaihtoehtoja – eri materiaaleja; suurempi virtaus ja/tai leveämmät suuttimet; ohuemmat kerrokset – ja saavuttamaan parempi tulostuslaatu. DDX v3 perustuu BMG Bondtech Mini Geared -suuttimeen, jossa on ainutlaatuinen Dual-Drive-teknologiamme. DDX v3:n kotelorakenne tarjoaa tehokkaan suuttimenpää-jäähdytyksen. Vaihteistosuhteen 3:1 ansiosta voidaan saavuttaa korkearesoluutioisia tulosteita pienillä suuttimilla tai suuren virtauksen tulosteita suuremmilla suuttimilla.
Helppo asentaa
Asentamisen helpottamiseksi sarja kiinnitetään vaunuun vain kahdella ruuvilla.
Tuote sisältää:
- 1x DDX v3 suutin
- 1x Nema17 Pancake askelmoottori
- 1x peukaloruuvikokoonpano
- 1x 70cm askelmoottorin jatkojohto
- 1x 60cm PTFE-putki
- 1x 7cm Capricorn-putki
- 4x vetoketjusiteet
- 3x M3x12mm ruuvi
- 2x M3x20mm ruuvi
- 1x M3x10mm napinpääruuvi
- 1x M3 nelikulmainen mutteri
- 1x 10079-4 PA12 tuulettimen suojus
- 1x 10079-44 SLS Bowden-sovitin (toimitetaan kapenevalla kierteellä, jotta se sopii paremmin varastossa olevaan metallikierteiseen työntöliitäntään).
- 1x M3x18 ruuvi
- 1x M3x20 ruuvi
- 2x M3x8 ruuvi
- 2x M3 5mm nelikulmainen mutteri
Kun päivität Crealityn DDX v3:lla.
Lue lisää eri tavoista päivittää Creality DDX v3:lla täältä:
Crealityn Bondtech DDX:n 4 vaihetta
ASKEL ASKELEELTA OPPAITA
Nämä oppaat koskevat DDX Direct Drive eXtruder Crealitylle
DDX Crealitylle – vaiheittaiset oppaat.
00. Koneen asetusten muuttaminen
Oppaat CR-10S Pro:lle ja vastaaville
01. Creality CR-10S Pro -laitteen purkaminen
02. DDX:n asentaminen Creality CR-10S Pro -laitteeseen
Yhteensopivuustaulukko
Yhteensopiva seuraavien mallien kanssa:
CR-10S Pro;
CR-10S Pro v2;
CR-10 Max*1;
*1 DDX v3:n käyttäminen CR-10 Max:ssa
Cr-10 Max -mallissa Z-korkeus on rajoitettu 430 mm:n ja 455 mm:n välille alkuperäisen 470 mm:n sijasta.
Tämä johtuu suuttimen työntöaisan korkeammasta asennosta, joka pakottaa bowdenin taipumaan alemmalla tasolla yläpalkin alla. Käytä Z(korkeus) -parametria koneasetuksissa viipalointilaitteessa tämän alemman rajan huomioon ottamiseksi. Valitse alempi arvo ja hienosäädä maksimi Z testaamalla.
DDXn 4 Vaihetta
Setissä Mukana; Bondtech DDX V3 Crealitylle – Bondtech DDX V3 Adapterisetti Creality CR-10(S) Pro/Maxille
Bondtech® DDX v3 For Creality CR-10(S)Pro/Max
SKU: EXT-KIT-77-02-V3
