Mitä on shore kovuus TPU filamenteissa
Mitä on shore kovuus TPU filamenteissa, lue asiasta tästä blogi julkaista (lähde: Recrecus).
Recreus TPU filamentit verkkokaupassa
Kaikki joustavat filamentit tai TPU eivät ole samoja. Tiesitkö, että tämäntyyppistä materiaalia valittaessa on monia vaihtoehtoja? Tiedätkö kuinka valita sopivin joustava filamentti projektiisi?
Lisäksi törmäämme usein termeihin, kuten kovuus, Shore-kovuus, Shore- tai Shore-kovuus sekä kaksinumeroinen luku, kuten 85, 90, 82 jne., ja kirjain kuten A. On ymmärrettävää, että ihmettelet, mitä nämä sanat tarkoittavat ja miten ne liittyvät joustavaan filamenttiin.
Voit ratkaista kaikki nämä epäilykset ja ymmärtää tämän käsitteen tärkeyden, joten et voi jättää väliin tätä käytännöllistä postausta, jossa opit ymmärtämään paremmin Shore Hardness -parametria ja sen merkitystä joustavan filamentin tai TPU:n joustavuuden määrittämisessä. Aloitetaan…
TPU joustava filamentti?
Joustava TPU-filamentti on elastomeerimateriaali, eräänlainen muovi, johon on lisätty sarja lisäaineita ja jolla voidaan luoda joustavia osia. Ominaisuuksiensa ansiosta sitä käytetään usein monilla teollisuudenaloilla, koska se on erittäin suosittu materiaali muoti-/tekstiilialalla.
Kuten edellä mainittiin, kaikki joustavat filamentit eivät ole samanlaisia, mutta sen valikoimassa on laaja valikoima ja voimme valita haluamamme joustavuuden tai elastisuuden tyypin tai tason. Jos aiomme luoda erittäin joustavan kappaleen, tarvitsemme joustavan filamentin, mutta se on erittäin joustava, tai päinvastoin, joustavan filamentin alueella, saatamme haluta palan, jossa on jonkin verran joustavuutta, mutta ei liikaa .
Mikä on shore-kovuusasteikko?
Siksi, jotta voimme mitata tai puhua elastisuuden tai joustavuuden intensiteetistä, jota vaadimme tai tarvitsemme joustavalta filamentilta osan luomiseksi, turvaudumme mittaukseen ja skaalaan, jota kutsumme “shore-kovuudeksi”.
Termoplastiset elastomeerit mitataan tällä asteikolla Shore A:ssa ja Shore D:ssä ISO 868:n mukaan. Shore-kovuus on mitta materiaalin kestävyydestä neulan tunkeutumista vastaan tietyllä jousivoimalla. Se määritetään numerona 0-100 A- tai D-asteikolla. Mitä suurempi luku, sitä suurempi kovuus. Kirjainta A käytetään joustaville tyypeille ja kirjainta D jäykille tyypeille. Alueet ovat kuitenkin päällekkäisiä.
Kuinka monta skaalaa siellä on?
Shore-kovuuden mittaamiseen käytetään useita materiaalien eri ominaisuuksien mukaan määriteltyjä shore-asteikkoja. ASTM D2240-00:n mukaan kaikkiaan on 12 asteikkoa (A, B, C, D, DO, E, M, O, OO, OOO, OOO-S ja R), joiden arvot vaihtelevat 0 – 100, mikä osoittaa materiaalin kovuuden.
Shore ‘A’ ja Shore ‘D’ asteikot
Kätevin asteikko termoplastisten elastomeerimateriaalien (tai pehmeämpien muovien) mittaamiseen on Shore A -asteikko. D-asteikkoa käytetään vaikeimpien mittaamiseen. Kuvagalleriassa näet yksityiskohtaisesti Shore-kovuusasteikot “00”, “A” ja “D” sekä niiden vastineet. Siten materiaali, jonka Shore 82 -kovuus on A-asteikolla (kuten joustava Filaflex 82A ‘Original’ -filamenttimme), vastaa suunnilleen Shore 33 -kovuutta D-asteikolla. Kokeillaan toista esimerkkiä. Filaflex 70A Shore 70 -kovuudella A-asteikolla vastaisi D-asteikolla Shore 23:a.
Asteikkojen A ja D vastaavuustaulukko
Seuraavaksi näemme vastaavuustaulukon A- ja D-asteikkojen välillä koskien kaikkia Filaflex-perheen joustavien filamenttemme Shore-kovuutta.
Lisäksi tässä kaaviossa näemme myös Shore A- ja D-kovuusasteikkojen vertailun.

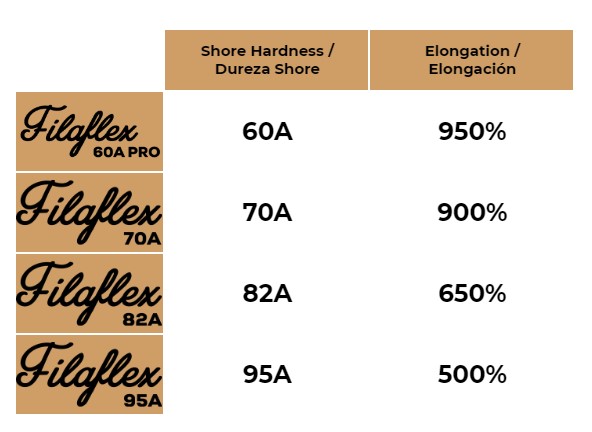

Kaikkien Filaflex-perheen joustavien filamenttien Shore-kovuusarvot
Recreus luokittelee Filaflex-sarjan joustavat filamentit Shore A -kovuusasteikolla, jonka avulla voimme määrittää niiden elastisuustason ja tietää, missä sovelluksissa ja/tai osissa niitä voidaan käyttää.
Erityisesti Filaflex-perheestä joustavien filamenttien löydät seuraavan tyyppisiä materiaaleja Shore-kovuuden perusteella:
Reciflex. Se on 100 % kierrätetty joustava filamentti, jonka Shore-kovuus vaihtelee välillä 96A – 98A.
Filaflex 95A, ‘Medium-Flex’, puolijoustava, Shore-kovuus 95A, on erittäin helposti tulostettava joustava filamentti, joka on yhteensopiva 100 % 3D-tulostimien kanssa. Siinä on 500 % *venymä.
Filaflex Conductive, jonka Shore-kovuus on 92A, on johtava TPU-filamentti, joka on ihanteellinen sähköä johtavien osien tai komponenttien ja puettavien laitteiden valmistukseen.
Filaflex SEBS, TPE-kumipohjalla, on joustava, Shore-kovuus 90A, vahva ja kestävä filamentti, joka voidaan taivuttaa ja taivuttaa takaisin alkuperäiseen muotoonsa ja kestää iskuja ja väsymistä. Se on ihanteellinen tekninen materiaali kaikkiin teollisuuden sovelluksiin, ja siinä yhdistyvät Filaflex-sarjan joustavuus ja kestävyys.
Filaflex 82A, ‘Original’, on Filaflex-sarjan tähtilanka, jonka Shore-kovuus on 82A ja jonka venymä on 650 %. Sillä on erittäin hyvä elastisuus ja se on myydyin joustava filamentti.
Filaflex puhdistusaine. Joustava ja joustava TPU-filamentti, jonka Shore-kovuus on 82A, joka innovatiivisten lisäaineidensa ansiosta auttaa vähentämään saastumista ja puhdistamaan ympäristöä. Se imee hiilidioksidia, NOx:a ja VOC-yhdisteitä ja muuntaa ne vaarattomaksi mineraalijätteeksi kaasumineralisoinnin kautta.
Filaflex FOAMY:n Shore-kovuus on 78A, mutta dynaamisen vaahdotusteknologian ansiosta se voi saavuttaa Shore-kovuuden 51A. Se on ihanteellinen filamentti joustavien ja kevyiden osien painamiseen, mikä vähentää niiden painoa ja tiheyttä.
Filaflex 70A, ‘Ultra-Soft’, jonka Shore-kovuus on 70A, on erittäin elastinen filamentti, jonka *venymä on 900 %.
Filaflex 60A, ‘Pro’, Shore-kovuus 60A, on joustavin ja silein tulostettava filamentti koko Filaflex-sarjassa ja jopa 3D-tulostuksen elastisten filamenttien markkinoilla. Sen *venymä on 950 %.
*Pidentymä: Se on venymisen prosenttiosuus, kunnes materiaali katkeaa, kunhan sen kimmorajaa ei ylitetä.
